| Извлечение системной платы
5
Выверните винты, которые крепят системную плату к корпусу компьютера.
6
Приподнимите системную плату под углом и извлеките ее порты из слотов на
корпусе компьютера.
7
Приподнимите системную плату в сборе и снимите ее с корпуса компьютера.
8
Извлеките плату интерпозера жесткого диска. См. раздел «Извлечение платы
интерпозера жесткого диска» на стр. 51.
9
Переверните системную плату.
10
Снимите вентилятор. См. раздел «Снятие вентилятора» на стр. 45.
11
Снимите блок радиатора. См. раздел «Снятие блока радиатора» на стр. 48.

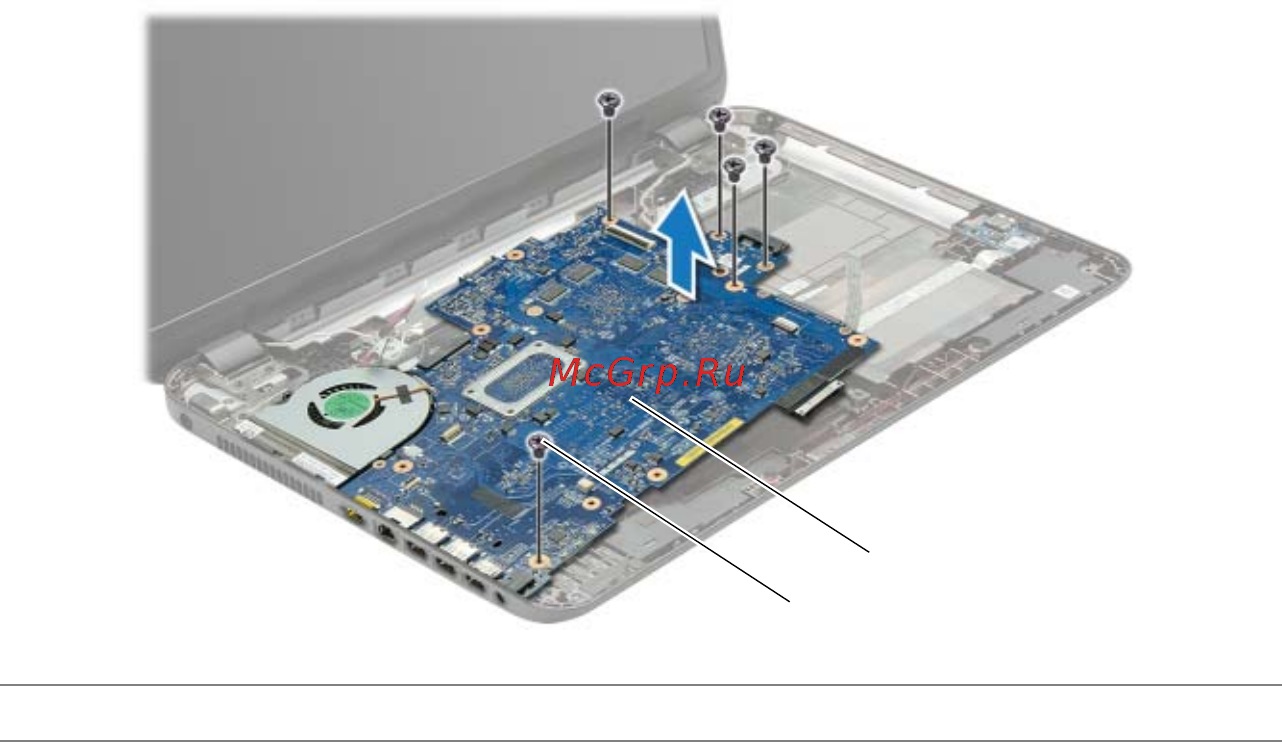

1
винты (5)
2
системная плата
1
2
