90

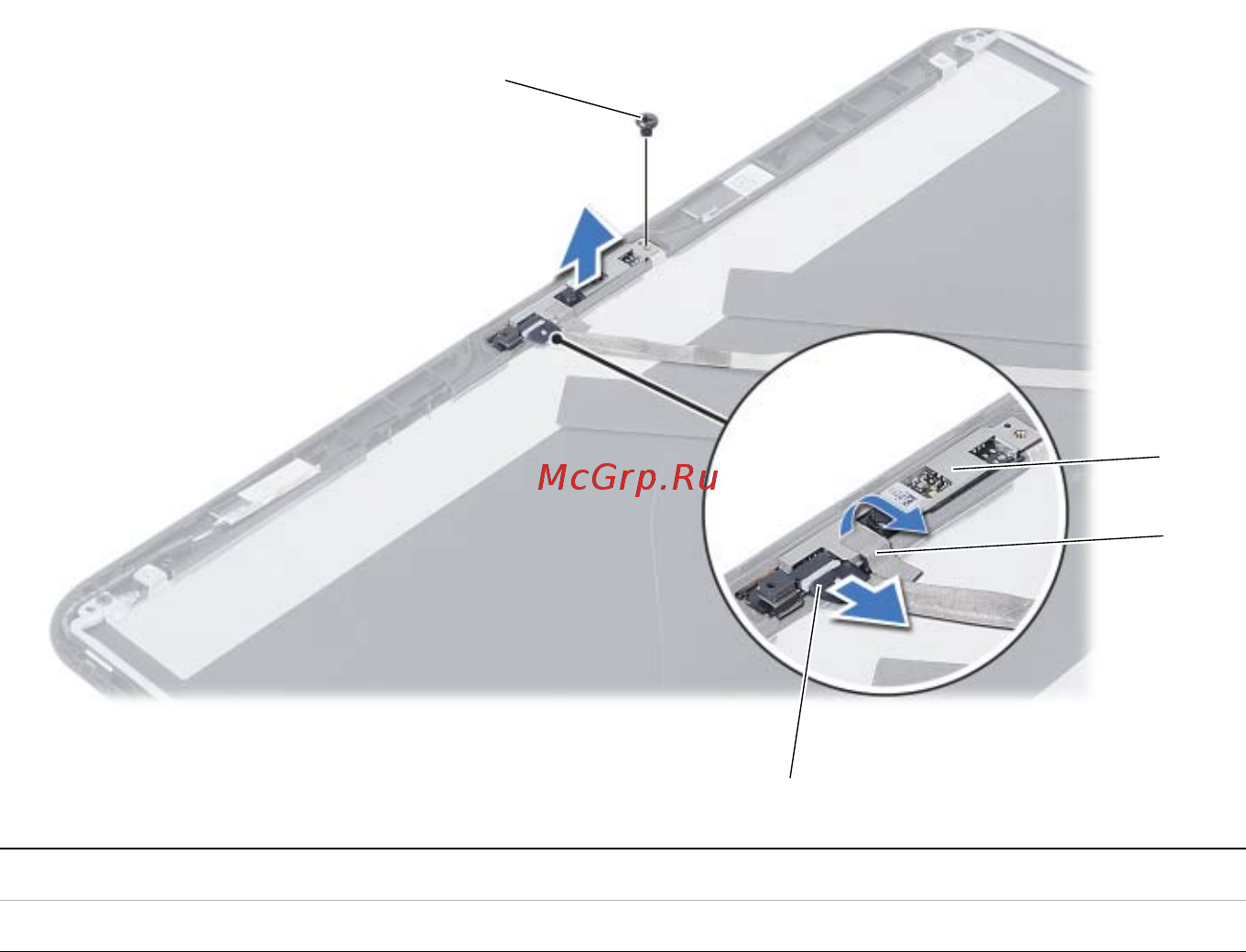

| Снятие модуля камеры
Последовательность действий
1
Выверните винт, которым модуль камеры крепится к задней крышке дисплея.
2
Отсоедините кабель камеры от разъема на модуле камеры.
3
Отклейте ленту, которой модуль камеры крепится к задней крышке дисплея.
4
Снимите модуль камеры с задней крышки дисплея.
1
винт
2
модуль камеры
3
лента
4
кабель камеры
1
4
3
2
