14 О мониторе
Данный монитор соответствует стандарту ENERGY STAR.
ПРИМЕЧАНИЕ.Нулевое потребление энергии в выключенном режиме возможно
только при отсоединении кабеля питания от монитора.
Экранное меню доступно только в обычном рабочем режиме. При нажатии любой
кнопки в режиме-активного выключения отобразится следующее сообщение:

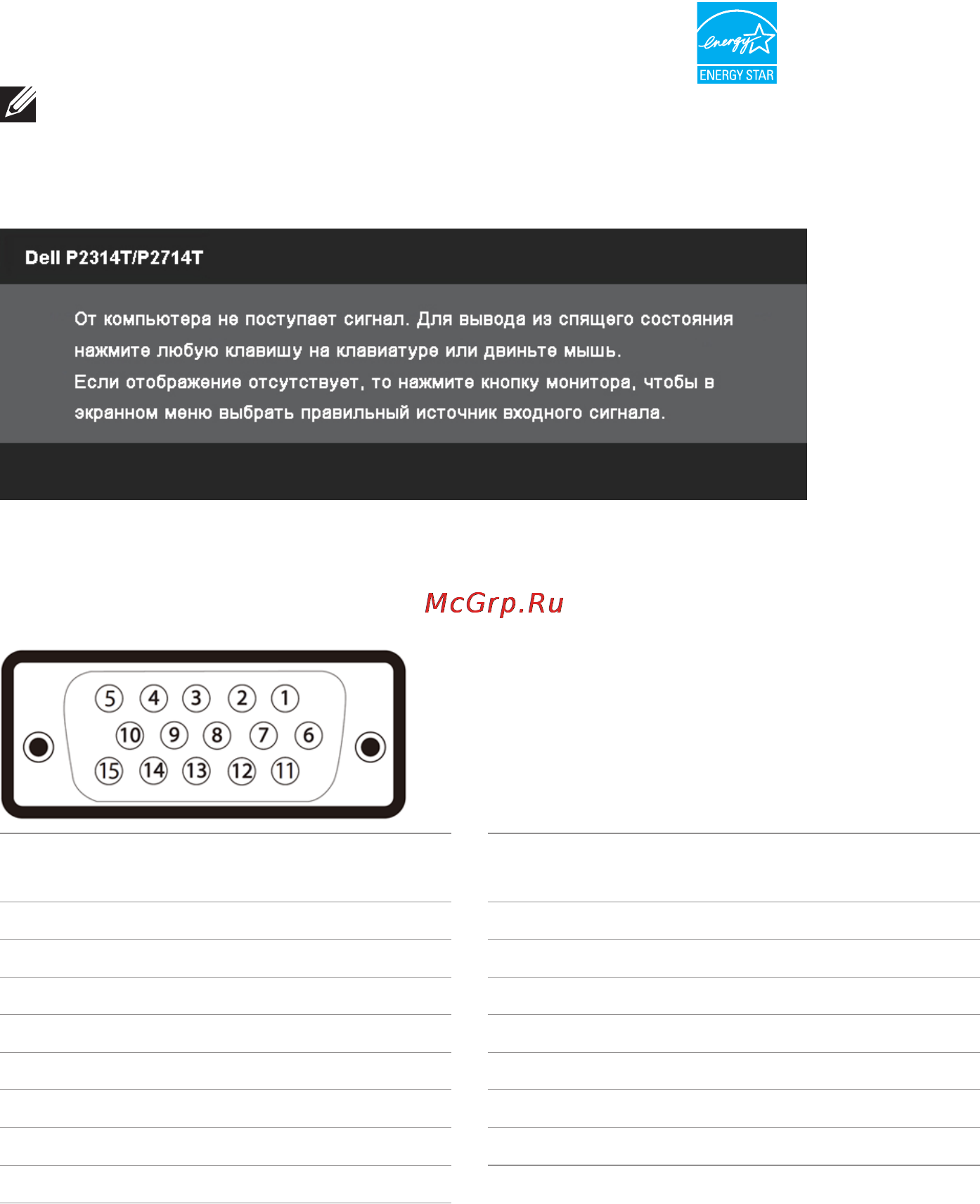

Назначение контактов
VGA
Номер
контакта
15-контактный
разъем
Номер
контакта
15-контактный
разъем
1 Видео – красный 9 От компьютера, 5 В/3,3 В
2 Видео – зеленый 10 GND-sync
3 Видео – синий 11 GND (земля)
4 GND (земля) 12 Данные DDC
5 Самотестирование 13 H-sync
6 GND-R 14 V-sync
7 GND-G 15 Синхронизация DDC
8 GND-B
