Dell p2314t [15/56] Displayport dp

О мониторе 15

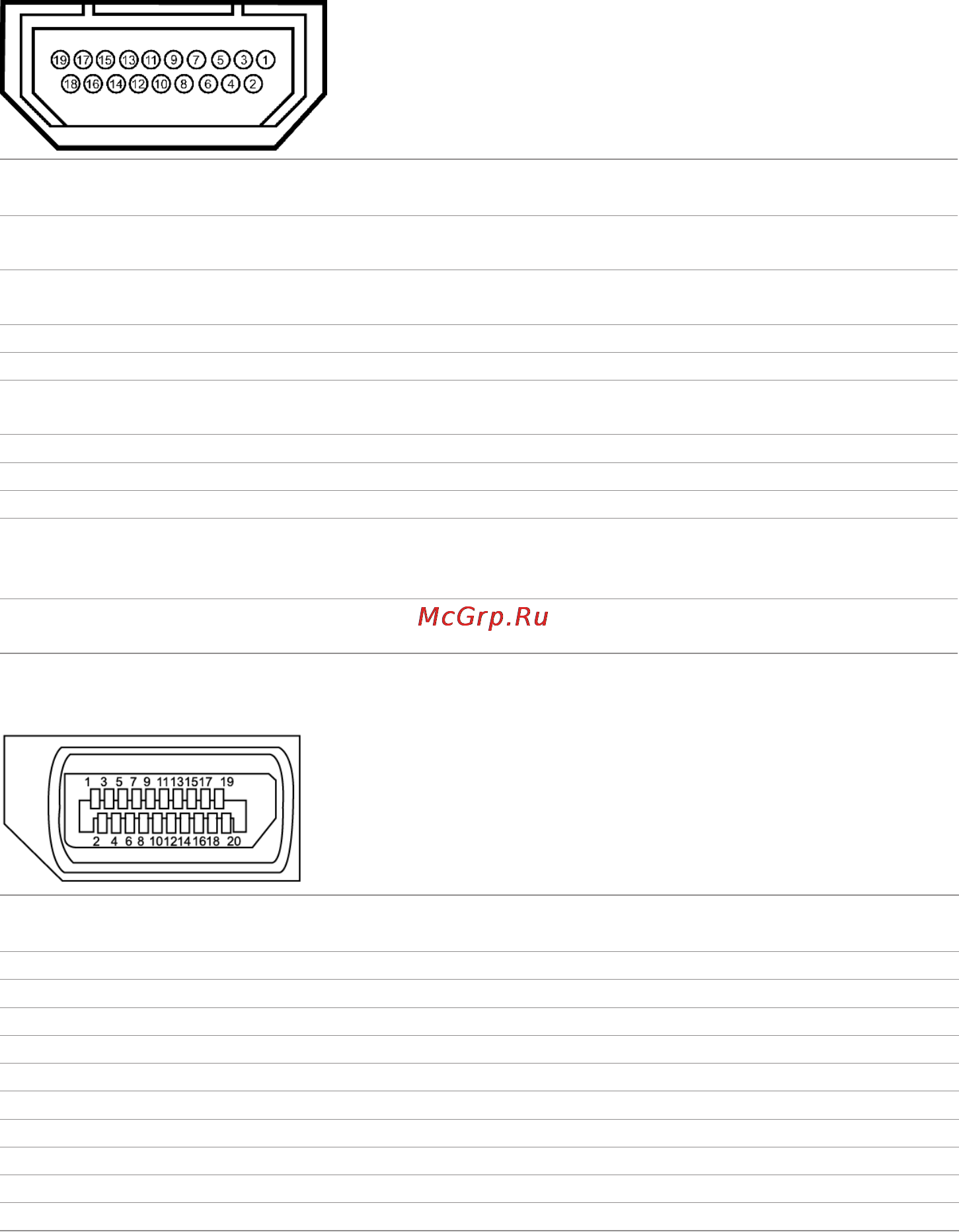

HDMI

Номер

контакта

19-контактный разъем Номер

контакта

19-контактный

разъем

1 ДАННЫЕ TMDS 2+ 11 ЭКРАН ТАКТОВОГО

СИГНАЛА TMDS

2 ЭКРАН ДАННЫХ TDMS 2 12 ТАКТОВЫЙ СИГНАЛ

TMDS–

3 ДАННЫЕ TMDS 2– 13 Плавающий

4 ДАННЫЕ TMDS 1+ 14 Плавающий

5 ЭКРАН ДАННЫХ TDMS 1 15 ТАКТОВЫЙ СИГНАЛ DDC

(SDA)

6 ДАННЫЕ TMDS 1– 16 ДАННЫЕ DDC (SDA)

7 ДАННЫЕ TMDS 0+ 17 ЗЕМЛЯ

8 ЭКРАН ДАННЫХ TDMS 0 18 ПИТАНИЕ +5 В

9 ДАННЫЕ TMDS 0– 19 ОБНАРУЖЕНИЕ

ГОРЯЧЕГО

ПОДКЛЮЧЕНИЯ

10 ТАКТОВЫЙ СИГНАЛ

TMDS

DisplayPort (DP)

Номер

контакта

20-контактный разъем Номер

контакта

20-контактный

разъем

1 ML0(p) 11 GND (земля)

2 GND (земля) 12 ML3(n)

3 ML0(n) 13 GND (земля)

4 ML1(p) 14 GND (земля)

5 GND (земля) 15 AUX(p)

6 ML1(n) 16 GND (земля)

7 ML2(p) 17 AUX(n)

8 GND (земля) 18 HPD

9 ML2(n) 19 Питание DP, обратн.

10 ML3(p) 20 +3,3 В, питание DP
