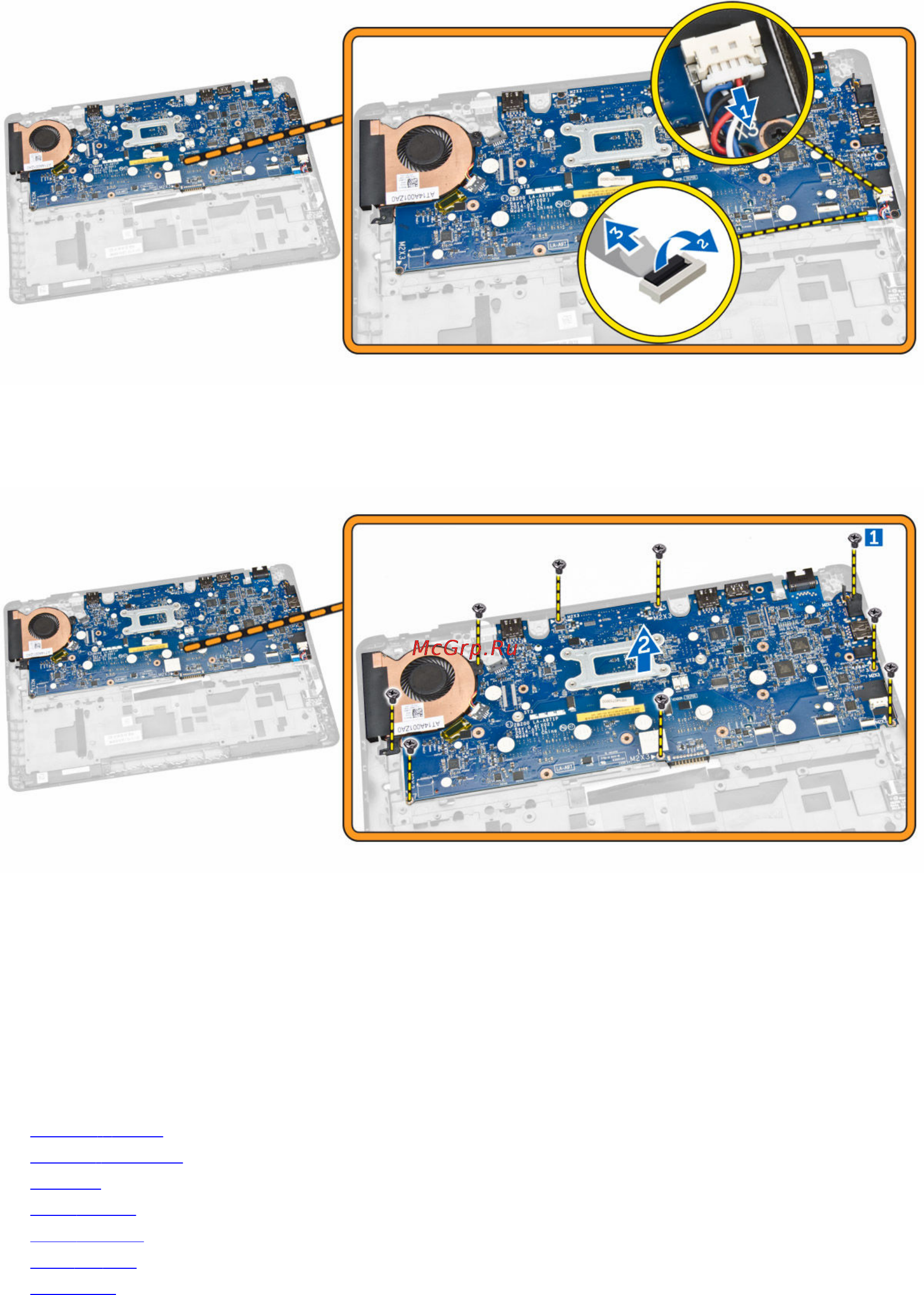

5. Выполните следующие действия, как показано на рисунке:
a. Открутите винты, которые крепят системную плату к корпусу компьютера [1].
b. Снимите системную плату с компьютера [2].
Установка системной платы
1. Установите системную плату на предназначенное для нее место на корпусе компьютера.
2. Заверните винты, которыми системная плата крепится к корпусу компьютера.
3. Подсоедините кабели динамика и платы SIM к соответствующим разъемам на системной плате.
4. Подключите кабель разъема питания к соответствующему разъему на системной плате.
5. Установите:
a. дисплей в сборе
b. крышку шарниров
c. динамик
d. плату WLAN
e. плату WWAN
f. упор для рук
g. карту SSD
28
