Dell latitude e7250, 7250-7928 [29/56] Извлечение радиатора в сборе

h. окантовку клавиатуры

i. клавиатура

j. нижнюю крышку

k. батарея

6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.

Извлечение радиатора в сборе

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. батарея

b. нижнюю крышку

c. окантовку клавиатуры

d. клавиатура

e. карту SSD

f. упор для рук

g. плату WWAN

h. плату WLAN

i. крышку шарниров

j. Плата SIM

k. дисплей в сборе

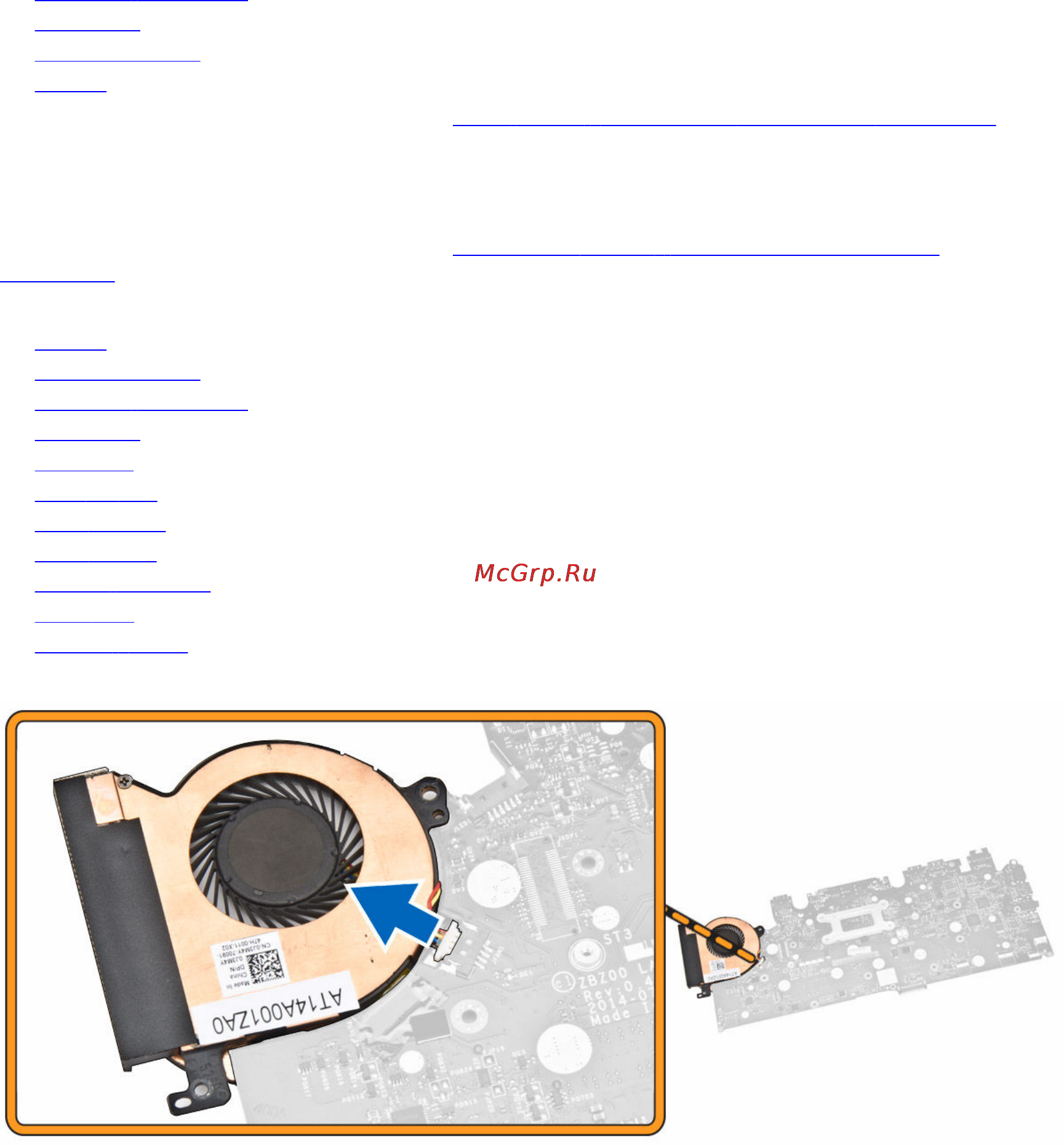

3. Отсоедините кабель системного вентилятора от соответствующего разъема на системной плате.

4. Выполните следующие действия, как показано на рисунке:

a. Выверните винты, которыми радиатор в сборе крепится к системной плате [1].

b. Отсоедините радиатор в сборе от системной платы [2].
