5 Выкрутите винты, которыми скоба жесткого диска крепится к жесткому
диску и снимите скобу с жесткого диска.

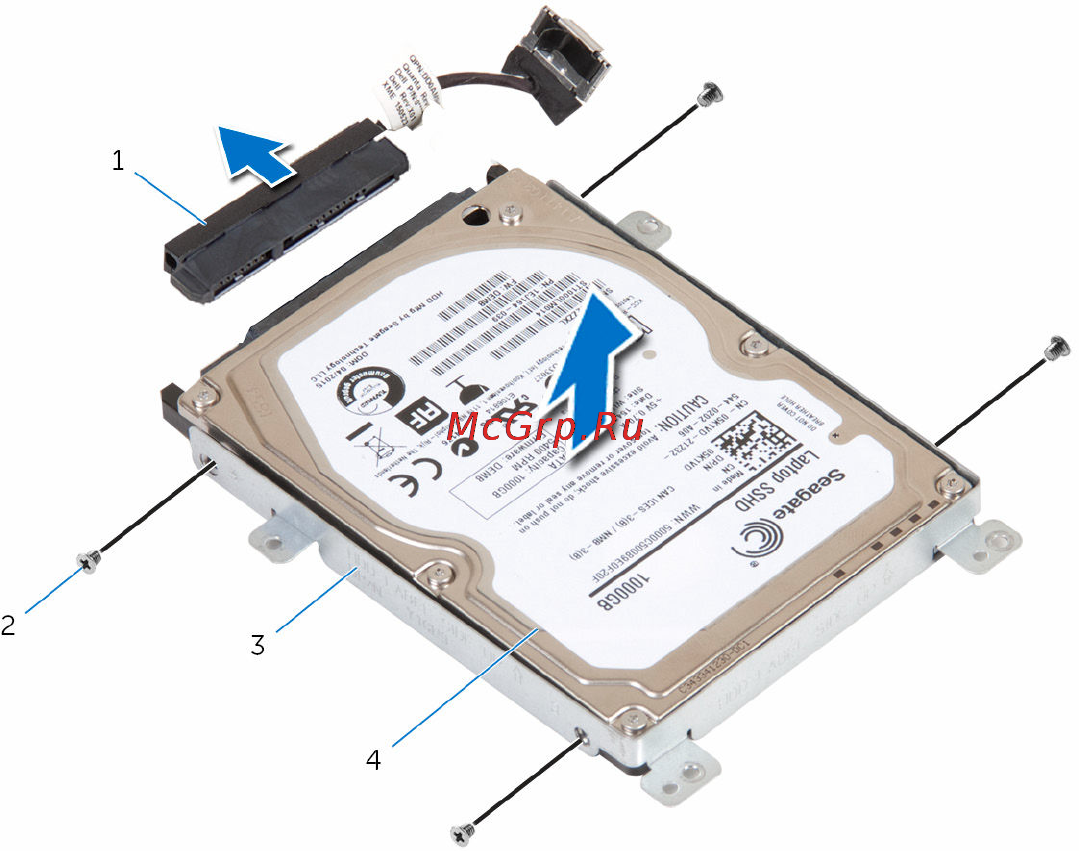

1 соединительная планка 2 винты (4)
3 скоба жесткого диска 4 жесткий диск
