Последовательность действий
1 Потянув за язычок, отсоедините кабель дисплея от системной платы.
2 Отсоедините кабель разъема адаптера питания от системной платы.

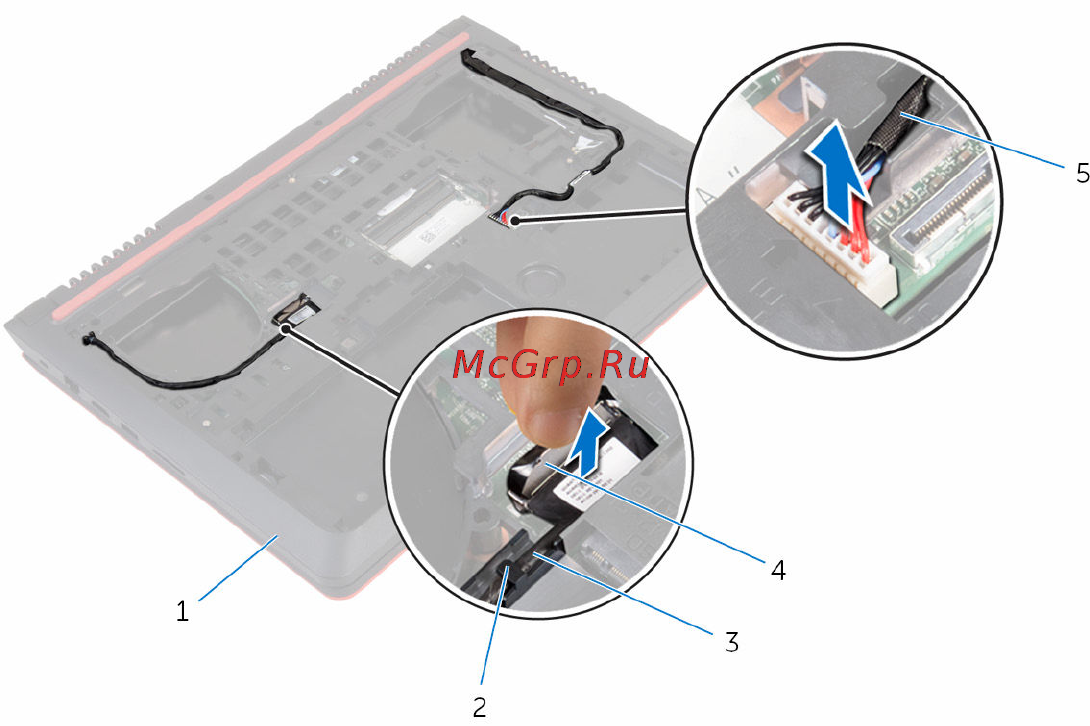

1 основание компьютера 2 направляющие
3 кабель дисплея 4 язычок
5 кабель порта адаптера
питания
3 Переверните компьютер и откройте крышку дисплея.
4 Отсоедините кабель динамика, кабель питания платы ввода-вывода и кабель
батарейки типа «таблетка» от системной платы.
5 Приклейте ленту, с помощью которой кабель платы ввода-вывода крепится к
системной плате.
60
