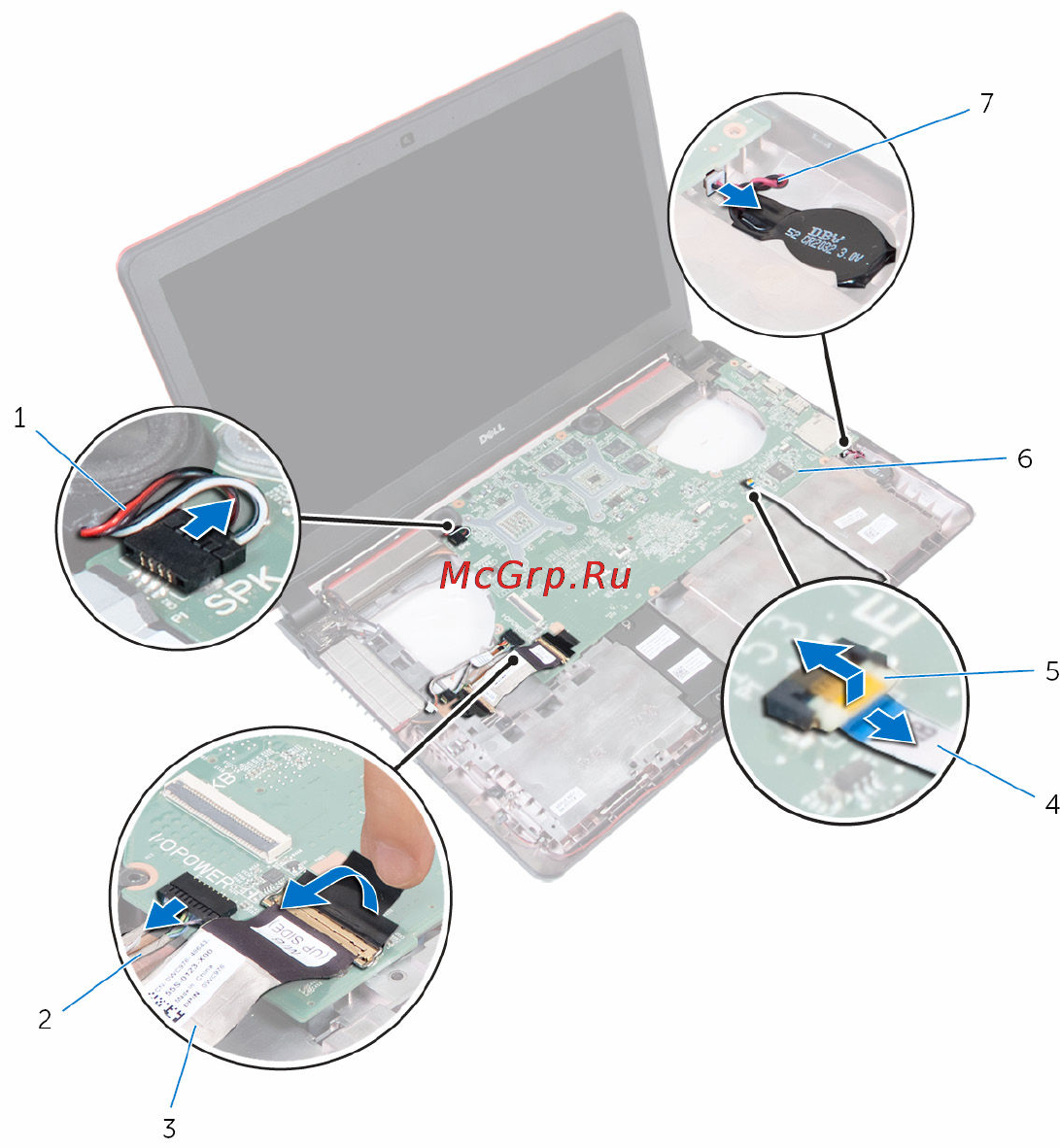

6 Откройте защелки и отсоедините кабель платы ввода-вывода и кабель платы
индикаторов состояния от системной платы.
1 кабель динамика 2 кабель питания платы
ввода-вывода
3 кабель платы ввода-вывода 4 кабель платы индикаторов
состояния
5 защелка 6 системная плата
7 кабель батарейки типа
«таблетка»
61
