Последовательность действий
1 Выверните винты, которыми панель дисплея крепится к задней крышке
дисплея.

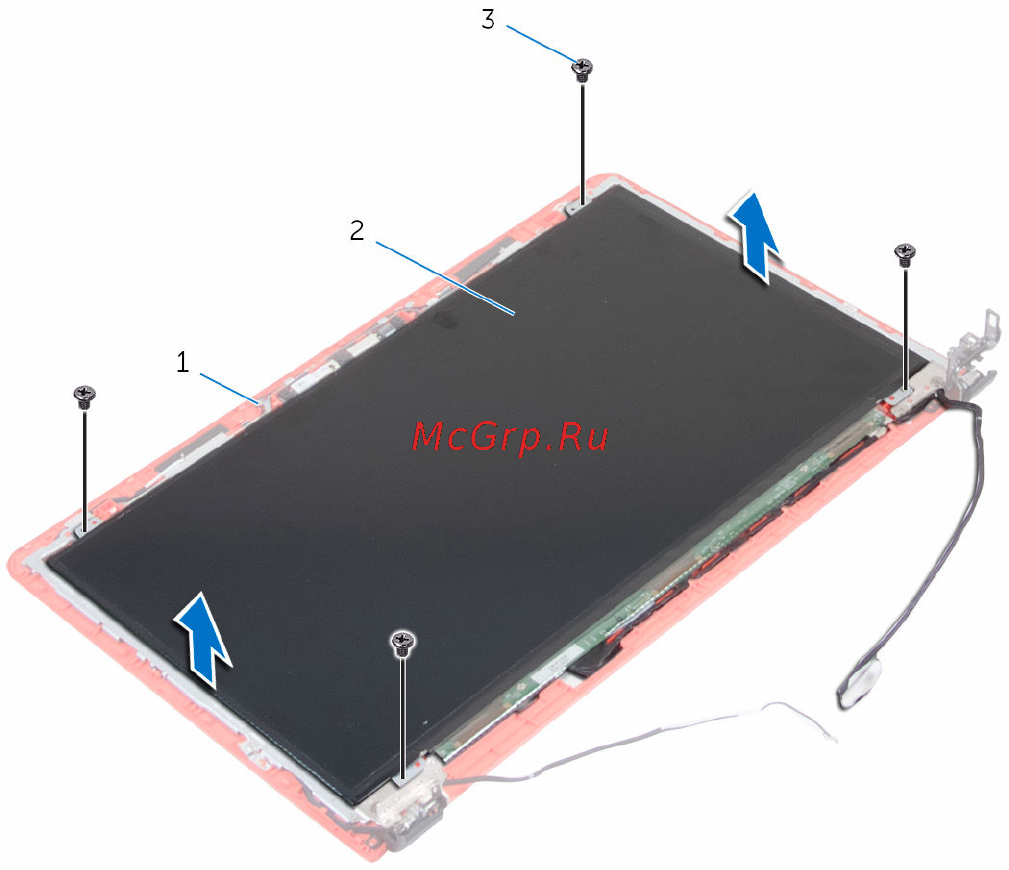

1 задняя крышка дисплея 2 панель дисплея
3 винты (4)
2 Переверните панель дисплея.
3 Снимите ленту, с помощью которой кабель дисплея крепится к панели
дисплея.
4 Откройте защелку и отсоедините кабель дисплея от задней крышки дисплея.
