Dell inspiron 7559, 7559-1240 Инструкция по эксплуатации онлайн [89/99] 152431
![Dell inspiron 7559, 7559-1240 Инструкция по эксплуатации онлайн [89/99] 152431](/views2/1166652/page89/bg59.png)

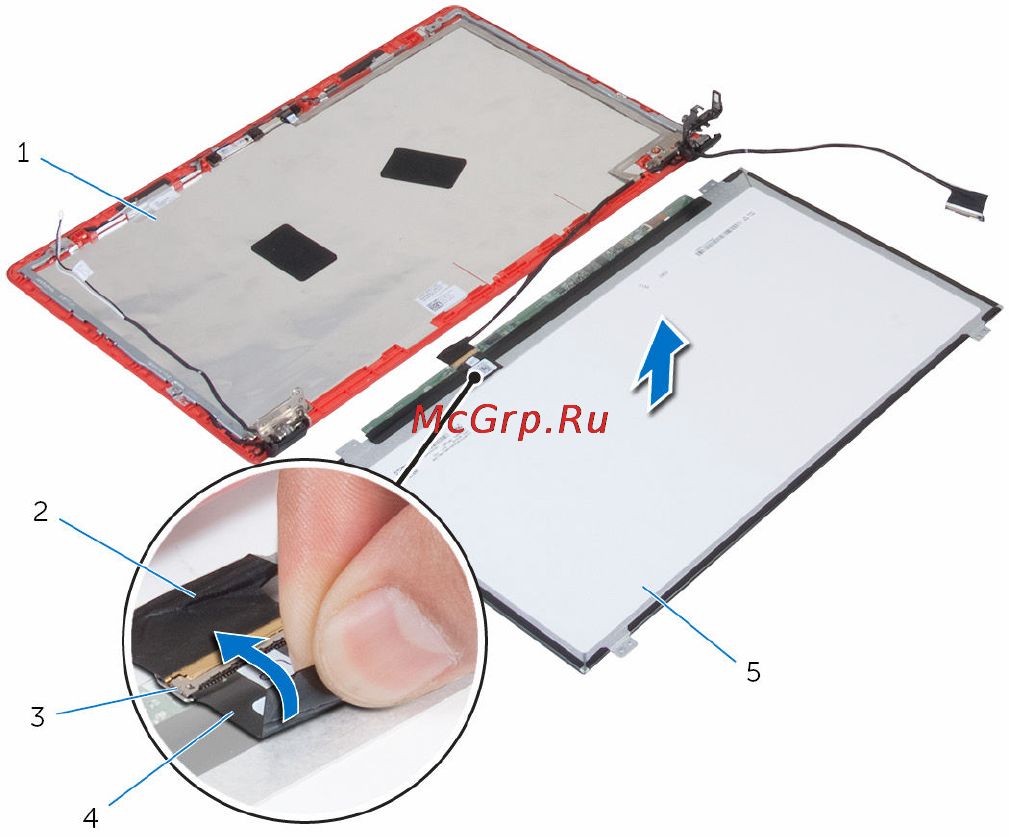

5 Снимите панель дисплея с задней крышки дисплея.
1 задняя крышка дисплея 2 кабель дисплея
3 защелка 4 лента
5 панель дисплея
89
