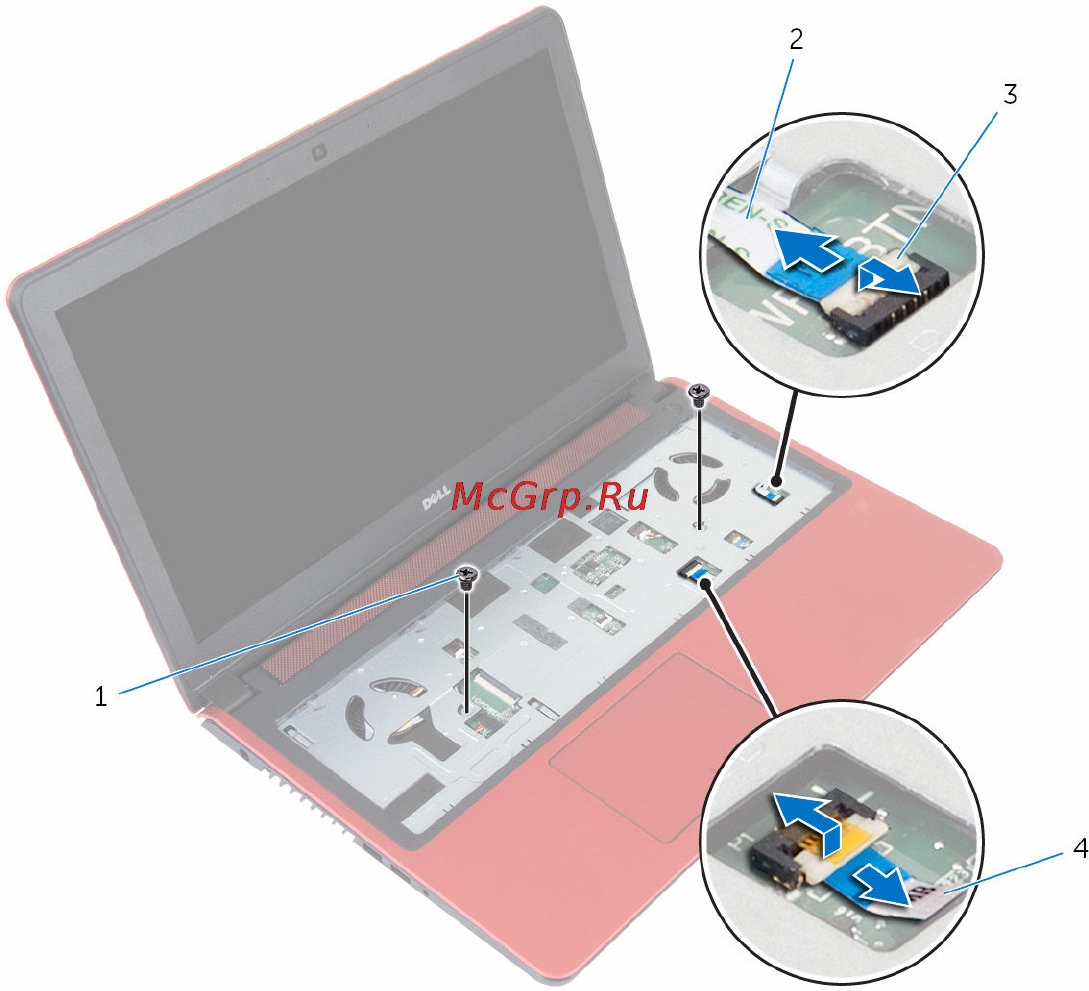

2 Выкрутите винты, которыми упор для рук крепится к основанию
компьютера.
1 винты (2 шт.) 2 кабель кнопки питания
3 защелки (2) 4 кабель сенсорной панели
3 Закройте дисплей и переверните компьютер.
38
