Dell inspiron 7559, 7559-1240 Инструкция по эксплуатации онлайн [44/99] 152431
![Dell inspiron 7559, 7559-1240 Инструкция по эксплуатации онлайн [44/99] 152431](/views2/1166652/page44/bg2c.png)

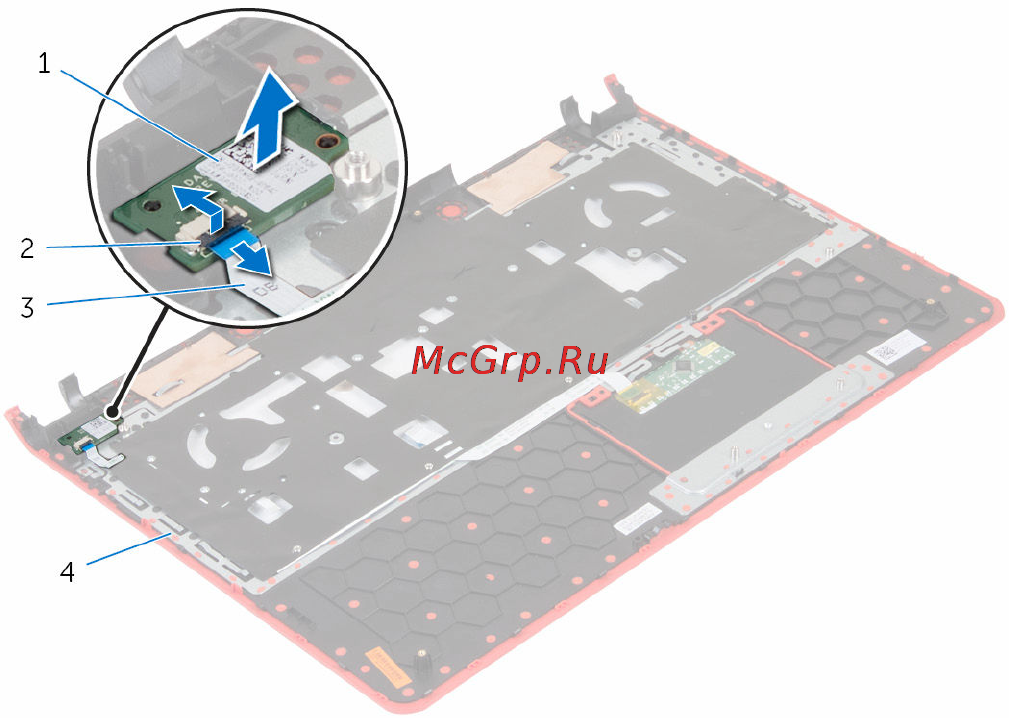

2 Снимите плату кнопки питания с упора для рук.
1 плату кнопки питания 2 защелка
3 кабель кнопки питания 4 упор для рук
44
