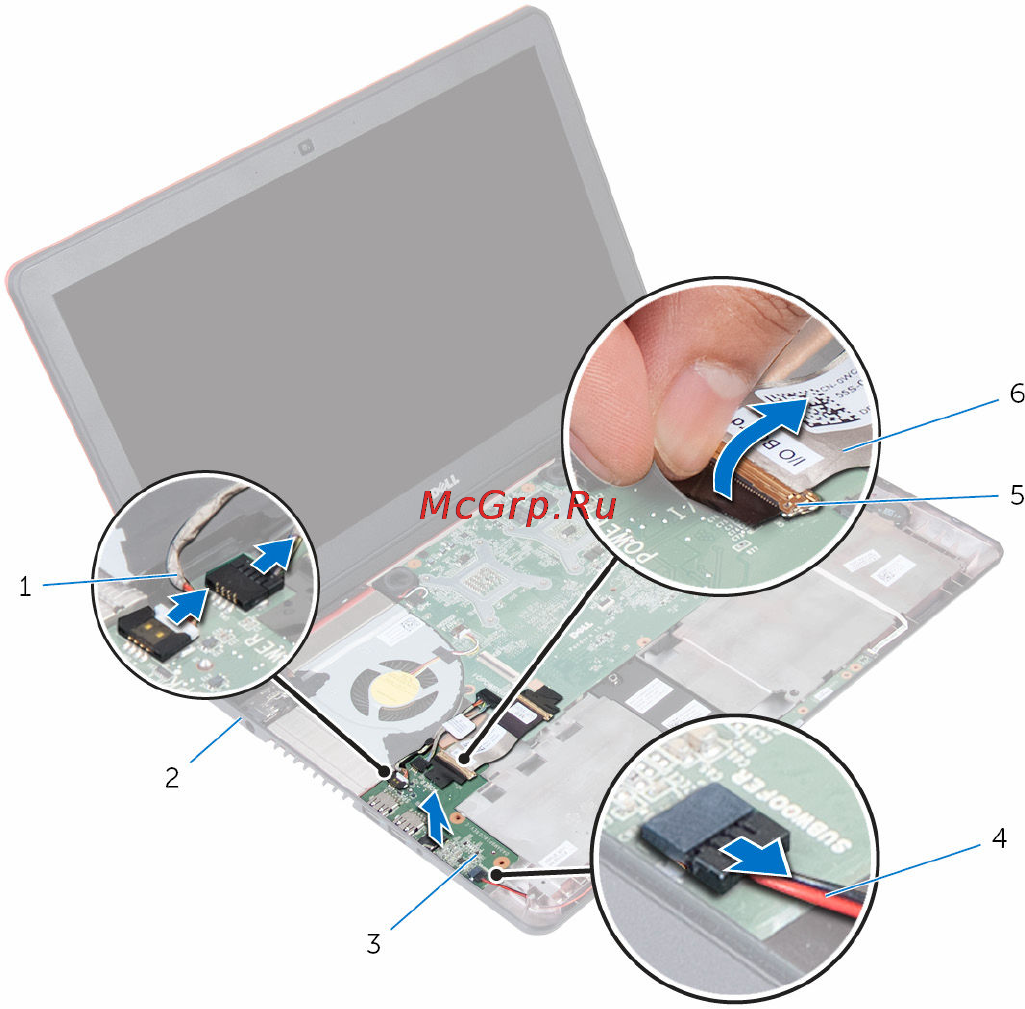

4 Снимите плату ввода-вывода с основания компьютера.
1 кабели питания платы ввода-
вывода (2)
2 основание компьютера
3 плата ввода-вывода 4 кабель сабвуфера
5 защелка 6 кабель платы ввода-вывода
57
