8

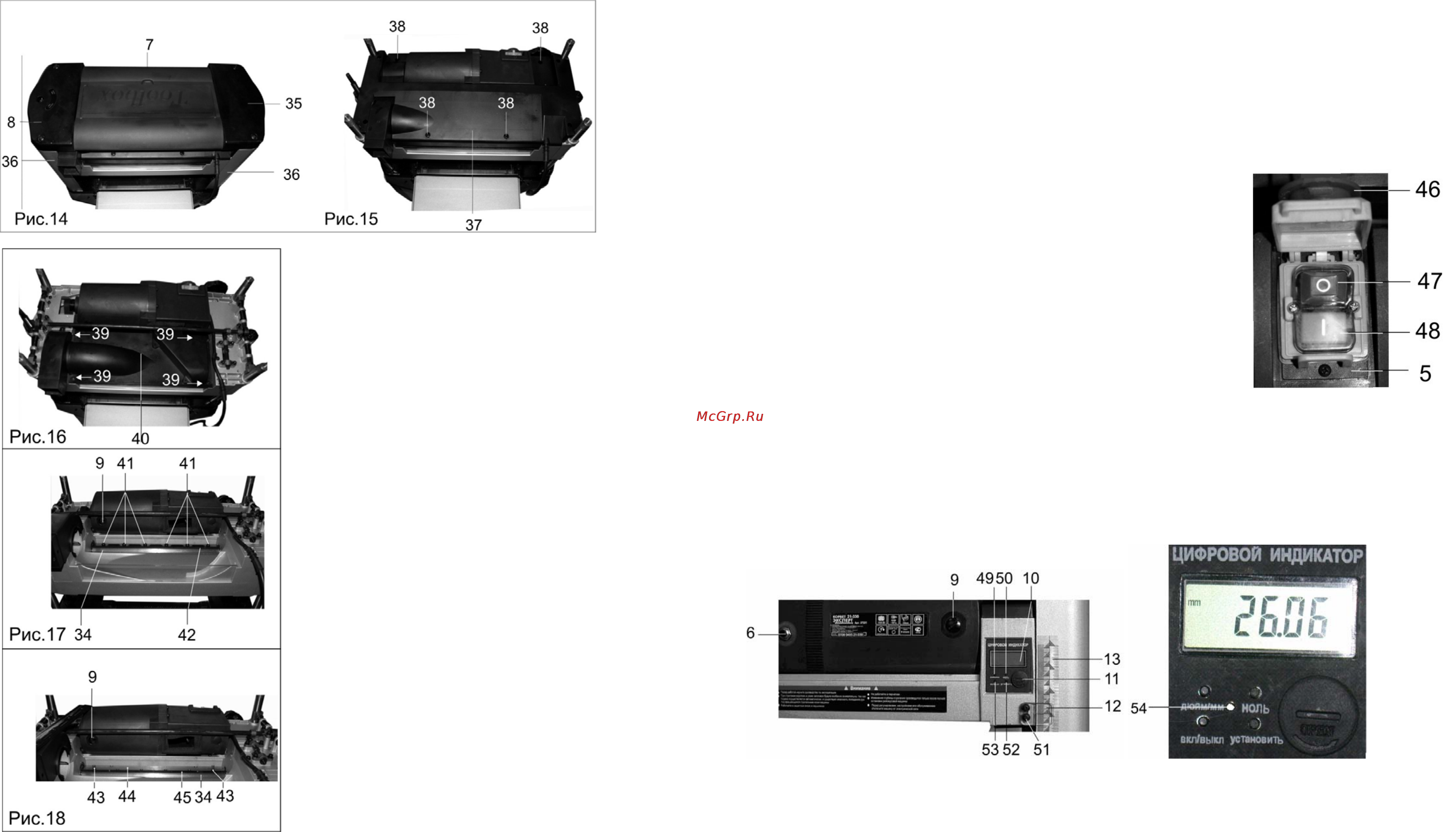

9.3. Замена строгального ножа (Рис. 14-18)
9.3.1. На вашей машине установлены два
строгальных ножа (45) с двусторонней заточкой.
По мере износа режущей кромки строгального
ножа (45) необходимо перевернуть его на 180
0
.
При износе режущих кромок с обеих сторон
необходимо заменить два строгальных ножа (45)
на новые.
9.3.2. Демонтируйте ручку (19) (Рис.4, пункт 8.4).
9.3.3. Снимите бокс-крышку (7), демонтируйте
верхние боковые крышки (8, 35) и боковые кожухи
(36).
9.3.4. Выкрутите четыре установочных винта (38),
снимите крышку (37).
9.3.5. Выкрутите четыре установочных винта (39),
аккуратно, не прилагая значительных усилий,
снимите крышку (40).
9.3.6. Выкрутите шесть
винтов крепления (41),
снимите прижимную планку (42). Снимите и
очистите от древесины и смолы строгальный
нож (45). Переверните строгальный нож (45) в
горизонтальной плоскости на 180
0
. Установите
строгальный нож (45) в посадочное место
строгального вала (34). Сверху на площадке (44)
установите прижимную планку (42) и, удерживая
сопротивление двух пружин (43) винтами
крепления (41), закрепите положение
строгального ножа (45).
9.3.7. Аккуратно проверните строгальный вал (34)
на 180
0
. В таком же порядке (п.п. 9.3.6.),
переустановите второй строгальный нож (45).
ВНИМАНИЕ: Чтобы избежать несчастных
случаев во время строгания, необходимо
произвести правильное и надежное
крепление строгальных ножей.
9.3.8. Соберите машины в обратном порядке
(п.п. 9.3.2.- 9.3.5).
9.3.9. Произведите пробное строгание
максимально широкой заготовки; при
необходимости произведите регулировку (см. п.
9.2.).
10. ИНСТРУКЦИИ ПО
ЭКСПЛУАТАЦИИ
10.1. Подготовка к работе
10.1.1. К работе с машиной допускаются подготовленные и имеющие опыт работы с
деревообрабатывающими машинами операторы. Приступая к выполнению намеченной операции,
необходимо изучить руководство по эксплуатации и устройство машины, назначение каждого органа
управления и технику безопасности.
10.1.2. Перед выполнением намеченной операции рекомендуется изучить методы и режимы
предполагаемой обработки,
получить информацию в соответствующих учебных и справочных пособиях
или у квалифицированного специалиста. Навык строгания состоит, главным образом, в правильной оценке
9
глубины строгания в различных ситуациях. Вы должны учитывать не только ширину заготовки, но и твердость
древесины, ее влажность, прямолинейность, направление слоев и их структуру.
Степень влияния этих факторов на качество
законченной работы можно узнать только опытным путем. Во всех
случаях, при работе с новым видом древесины (или имеющим необычные свойства) рекомендуется сделать
пробную обработку с использованием отходов этого материала.
10.1.3. При обработке заготовки не превышайте максимальные возможности машины. В качестве заготовок
используйте древесину влажностью не более 12%.
10.1.4. Перед началом выполнения работ на
машине:
- при обработке заготовок длинной более 1000 мм используйте роликовые опоры (см. раздел 10);
- убедитесь в правильности настроек и установок предполагаемой обработки заготовки.
10.2. Включение (Рис. 19)
Машина оснащена магнитным пускателем, предотвращающим
самопроизвольное включение двигателя после несанкционированного
отключения источника питания.
10.2.1. Подключите электрическую вилку шнура питания машины в
розетку с напряжением 220 вольт.
10.2.2.
Как показано ни Рис. 19, для включения машины откройте
крышку (46), нажмите на кнопку включения (48).
ВНИМАНИЕ! Перед включением убедитесь, что машина полностью
собрана и ничто не мешает вращению двигателя и строгальный
вал и строгальные ножи не касаются заготовки и других частей
машины.
10.2.3. Для выключения нажмите на кнопку выключения (47) или на
крышку (46) магнитного
пускателя (5).
10.2.4. Перед началом строгания машина должна поработать 2-3
минуты. За это время убедитесь, что все элементы машины надежно
закреплены и работают равномерно и без посторонних звуков.
Рис. 19
10.2.5. Для защиты от перегрузок машина оборудована прерывателем питания. При возникновении перегрузки
срабатывает тепловое реле, кнопка термозащиты (6) поднимается над панелью, и электропитание машины
прерывается. В этой ситуации подождите несколько минут, после чего нажмите кнопку термозащиты (6), опустив
ее в исходное положение. Последующее включение машины производится, как описано выше.
10.2.5. Для защиты от
перегрузок машина оборудована прерывателем питания. При возникновении перегрузки
срабатывает тепловое реле, кнопка термозащиты (6) поднимается над панелью, и электропитание машины
прерывается. В этой ситуации подождите несколько минут, после чего нажмите кнопку термозащиты (6), опустив
ее в исходное положение. Последующее включение машины производится, как описано выше.
Рис 20
10.3. Регулировка уровня строгания и установка указателя шкалы (Рис. 20)
10.3.1. Толщина обработанной заготовки должна соответствовать показаниям указателя (12) по шкале (13).
10.3.2. Произведите пробное строгание заготовки. Сравните измеренную толщину обработанной заготовки с
показаниями на шкале (13) по указателю (12).
10.3.3. Если показания на шкале (13) не соответствуют истинному значению, ослабьте установочные винты (51)
указателя (12) и соответственно значению
отрегулируйте и зафиксируйте положение указателя (12).
10.3.4. Один полный оборот ручки (19) изменяет ранее установленное положение высоты на 2мм.
10.3.5. Для более точных работ на машине установлен цифровой индикатор (10).
10.3.6. Включение и выключение цифрового индикатора (10) производится нажатием кнопки (53). Свечение
цифровых значений указывает на включение цифрового индикатора. Перевод цифровых значений (мм – дюйм)
производится нажатием кнопки (49);
при этом, с левой стороны дисплея соответственно высвечивается надпись
(mm - in).
10.3.7. Вращением ручки (19) регулировки глубины строгания опустите блок строгального вала (34) в крайнее
нижнее положение, Рис. 3. Проверьте показание дисплея и при необходимости установите значение 5,3 мм.
