Примечание: Значение 5,3мм устанавливается предварительно для последующей корректировки.

Корректировка предусмотрена только на увеличение цифрового значения.

Если значение более 5,3 мм, нажатием на кнопку (54) обнулите дисплей, после чего установите цифровое

значение 5,3мм. Если значение менее 5,3 мм, произведите корректировку значения.

10.3.8. Для корректировки значений цифрового индикатора нажмите на кнопку (50), при этом, в правом

верхнем углу

дисплея высветится надпись (set). Удерживая кнопку (50), нажмите на кнопку (52). Через 2-3

сек отпустите обе кнопки, надпись (set) продолжает светится. При последующем нажатии и удержании

кнопки (52) цифровые значения изменяются в порядке возрастания. Если значения изменяются слишком

быстро, отпустите и снова нажмите кнопку (52). По завершению корректировки нажмите на кнопку (50);

надпись (set) исчезнет.

10.3.9. Произведите пробное строгание обрезка

заготовки, выполните инструментальное измерение

толщины обработанной заготовки. Результаты измерения сравните с показаниями цифрового индикатора,

запомните разницу. Вращением ручки (19) регулировки глубины строгания опустите блок строгального

вала (34) в крайнее нижнее положение, произведите корректировку значения 5,3мм на разницу показаний

пробного строгания (см. п. 10.3.8.). Запомните или запишите установленное вами значение.

10.3.10. Произведите пробное строгание заготовки

, выполните инструментальное измерение толщины

обработанной заготовки и сравните с показанием цифрового измерения, Рис. 21.

Примечание

: Рекомендуем каждый раз перед началом работы проверять правильность показаний

цифрового индикатора. Для этого блок строгального вала переведите в нижнее положение,

сравните показание цифрового индикатора. Если значение отличается от ранее установленного,

нажмите на кнопку (50). На дисплее высветится ранее установленное, откорректированное значение

толщины обработанной заготовки в крайнем нижнем положении строгального вала.

При

замене строгальных ножей производите корректировку цифрового индикатора.

Примечание

: Если значение на дисплее мигает или вообще отсутствует, необходимо заменить

батарейки и произвести настройку цифрового индикатора.

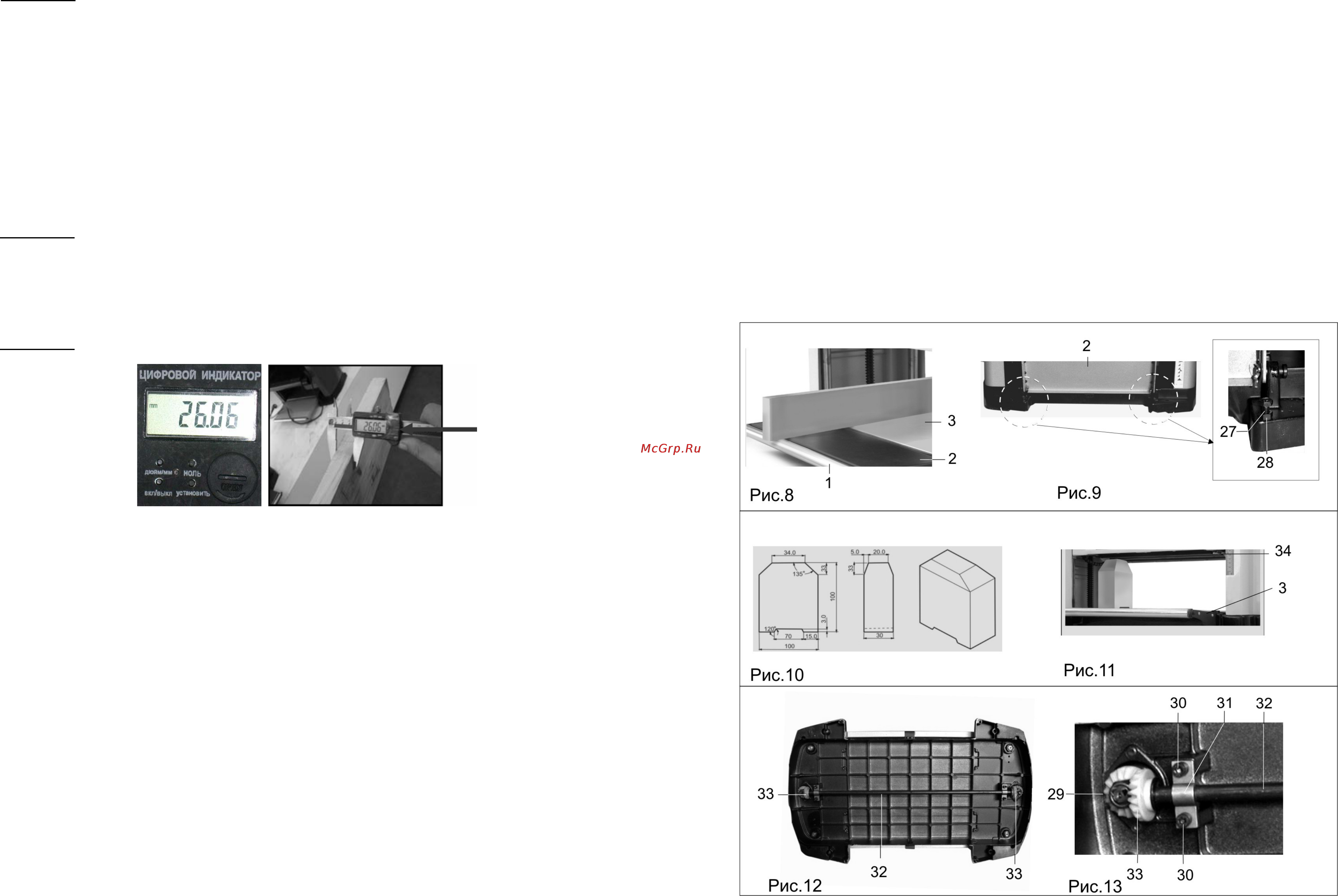

Рис. 21

10.4. Строгание

10.4.1. Для строгания в размер по высоте (рейсмусование) на заготовке необходимо произвести строгание

на строгальной машине (фуговальном станке) для создания прямой базовой пласти.

10.4.2. Перед строганием промерьте толщину заготовки по всей длине. По шкале (13) или цифровому

индикатору (10) установите максимальную толщину заготовки.

10.4.3. Заготовка подаётся толстой стороной. Заготовка перемещается базовой

пластью по поверхности

рабочего стола (3) со стороны переднего удлинителя рабочего стола (2) до момента захвата заготовки

протяжными роликами автоматической подачи. По необходимости поддерживайте заготовку, не форсируя

и не замедляя скорость прохождения заготовки. Автоматическая подача обеспечивает равномерность и

скорость подачи заготовки.

10.4.4. Установка глубины строгания производится в зависимости от степени влажности, ширины и

плотности материала заготовки, но не более рекомендованной таблицей 2.

ВНИМАНИЕ: Помните, что неглубокое строгание создает более гладкую поверхность, чем глубокое.

9.2. Регулировка оси строгального вала относительно плоскости стола.

9.2.1. Прострогать заготовку (по возможности предельной ширины) и произвести инструментальное измерение

ее толщины с левой и правой стороны

. Если толщина обеих сторон заготовки отличается на «Х» мм, выполните

регулировку параллельности оси строгального вала (34) к рабочему столу (3).

9.2.2. Из твердой породы дерева изготовьте опорный брусок в соответствии с эскизом (Рис. 10).

9.2.3. Со стороны, где толщина заготовки «завышена», установите брусок между рабочим столом (3) и блоком

строгального вала (34). Вращая ручку (19)

регулировки глубины строгания, опустите блок строгального вала (34)

до положения, когда установленный брусок является только опорой (без давления) блока строгального вала (34).

При опускании не прилагайте излишних усилий на ручку (19), не допускайте деформацию узлов и деталей,

оберегайте строгальные ножи и прижимные ролики.

9.2.4. Как показано на Рис. 12, осторожно наклоните и обеспечьте надёжное и

устойчивое положение машины. При

этом, не допускайте деформации узлов и деталей.

9.2.5. Со стороны, где толщина заготовки «занижена», выкрутите два установочных винта (30), аккуратно

выведите из зацепления шестерню (33) с шестерней (29), при этом, предотвратите вращение шестерни (33), вала

(32).

9.2.6. Поворот шестерни (29) на один зуб относительно зуба шестерни (33) изменяет высоту установки

строгального вала (34) на 0,125 мм.

Требуемый угол поворота (в целых числах количества зубьев) шестерни

(29) для устранения перекоса строгального вала (34) относительно рабочего стола (3) составит = Х (мм).

Разделите полученную величину на 0,125 (мм).

9.2.7. После регулировки введите в зацепление шестерни (29 и 30), зафиксируйте положение креплением скобы

(31) двумя установочными винтами (30).

9.2.8. Установите и закрепите машину в рабочее положение. Извлеките брусок.

9.2.9.

Повторите строгание заготовки, произведите инструментальное измерение ее толщины с левой и правой

стороны. При необходимости повторите регулировку.

ВНИМАНИЕ: Режущая кромка ножей очень острая и хрупкая. Во избежание порезов и сколов кромки,

будьте особенно внимательны.
