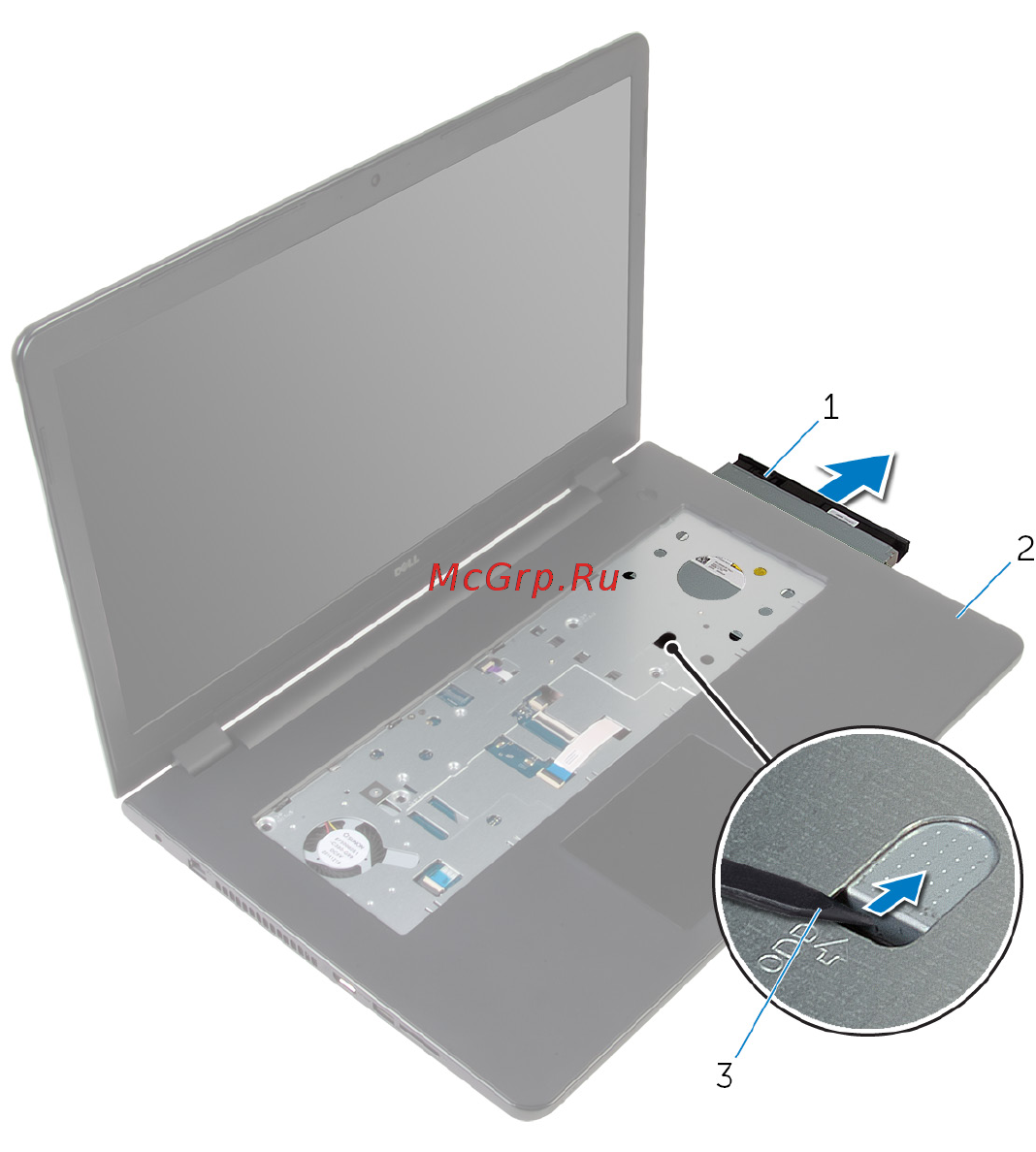

4 Выдвиньте оптический дисковод в сборе из отсека для оптического
дисковода.
1 оптический дисковод в сборе 2 упор для рук
3 пластмассовая палочка
5 Аккуратно подденьте и снимите лицевую панель с оптического дисковода.
41
