6 Выверните винты, которыми скоба оптического дисковода крепится к
оптическому дисководу.
ПРИМЕЧАНИЕ: Обратите внимание на ориентацию скобы
оптического дисковода, чтобы можно было правильно установить ее.

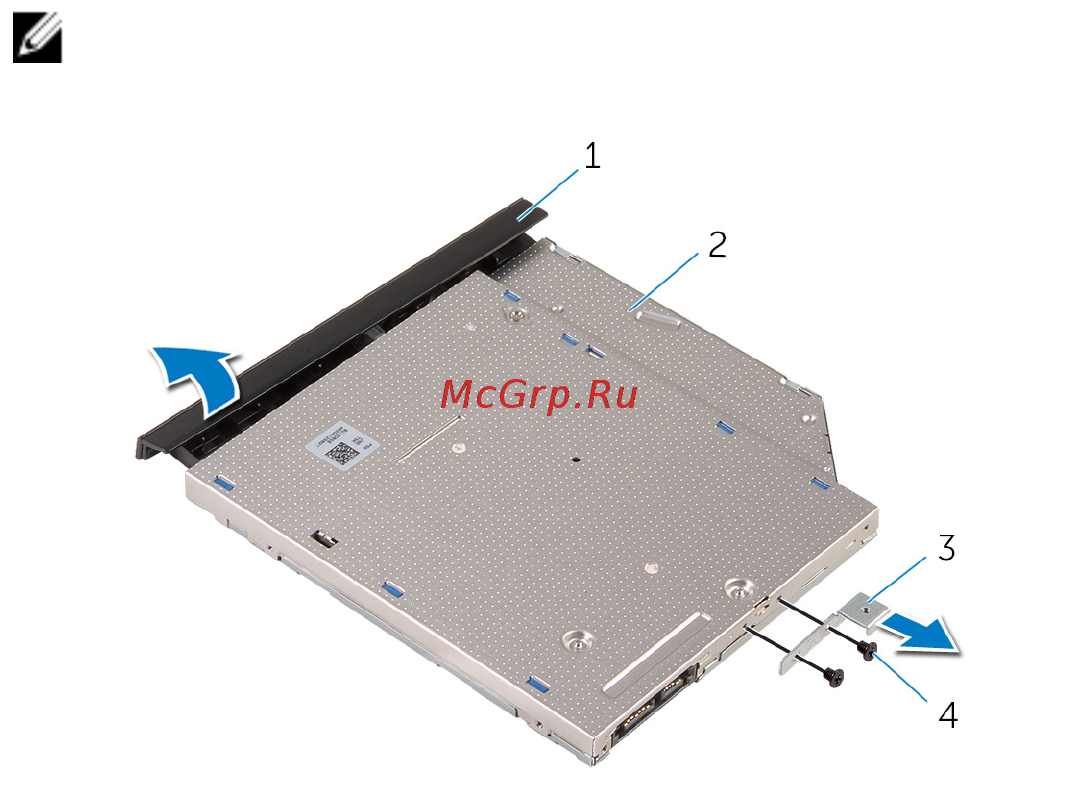

1 лицевая панель оптического
дисковода
2 оптический дисковод
3 скоба оптического дисковода 4 винты (2 шт.)
