22
hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te
voeren.
Note. Als de wasemkap reeds is voorzien van koolstoffilter
dan moet u dit verwijderen.
Verbind de wasemkap aan wandafvoerpijpen en
afvoeropeningen met dezelfde diameter als de luchtuitgang
(verbindingsflens).Het gebruik van wandafvoerpijpen of
afvoeropeningen met een kleinere diameter zal leiden tot een
vermogensverlies en een sterke toename van het
bedrijfsgeluid.
Iedere aansprakelijkheid hiervoor wordt afgewezen.
! De lengte van het afvoerkanaal moet zo kort mogelijk
zijn.
! Gebruik zo min mogelijk bochten (maximaal toegestane
hoek: 90°).
! Vermijd grote verschillen in doorsnede.
! Gebruik een buis met een zo glad mogelijke binnenkant.
! Het gebruikte materiaal moet volgens norm zijn.
Filtrerende versie
Hiervoor is het voldoende een, bij uw leverancier verkrijgbare,
koolstoffilter te gebruiken.
De afgezogen lucht wordt ontvet en gefilterd voordat zij weer
teruggeblazen wordt in het vertrek via het bovenste rooster
De modellen zonder afzuigmotor werken alleen als apparaten
met afvoer van de lucht naar buiten, en moeten worden
verbonden met een perifere afzuigunit (niet meegeleverd).
De instructies voor de aansluiting worden met de perifere
afzuigunit geleverd.
Het installeren
De minimum afstand tussen het kookvlak van het fornuis en
het laagste deel van de afzuigkap mag niet onder de 30cm
liggen, in geval van een elektrisch fornuis en 35cm, in geval
van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een
grotere afstand wordt aangegeven moet hiermee rekening
worden gehouden.
Elektrische aansluiting
De netspanning moet corresponderen met de spanning die
vermeld wordt op het etiket met eigenschappen, aan de
binnenkant van de wasemkap. Als de wasemkap een stekker
heeft, moet deze in een stopcontact worden gestoken dat
voldoet aan de geldende voorschriften op een, ook na de
installatie, goed bereikbare plaats. Heeft de kap geen stekker
(rechtstreekse verbinding met het net) of is deze, ook na de
installatie, niet goed te bereiken, dan moet er een tweepolige
schakelaar worden geplaatst die de volledige ontkoppeling
van het net garandeert in het geval van een overspanning van
klasse III, in overeenstemming met de installatie normen.
Attentie! Alvorens de wasemkap weer aan het voedingsnet
aan te sluiten controleer of deze goed functioneert, controleer
altijd of de voedingskabel goed gemonteerd is.
Montage
De wasemkap is voorzien van bevestigingspluggen die
geschikt zijn voor de meeste muurs/plafonds. Er moet echter
contact opgenomen worden met een gekwalificeerd technicus
om u ervan te vergewissen dat de materialen geschikt zijn
voor het type muur/plafond. Het muur/plafond moet stevig
genoeg zijn om het gewicht van de kap te houden.
Indien panelen en/of wanden en/of zijkastjes aanwezig zijn,
controleer of er voldoende ruimte is om de afzuigkap te
monteren en controleer of het bedieningspaneel gemakkelijk
bereikt kan worden.
Alleen voor enkele modellen
Als optioneel toebehoren is het mogelijk een esthetische
schouw aan te schaffen, controleer bij een erkende dealer of
voor Uw model deze mogelijkheid is voorzien.
Er wordt aangeraden de wasemkap na de aanschaf van de
schouw te installeren om de meest geschikte installatie toe te
passen.

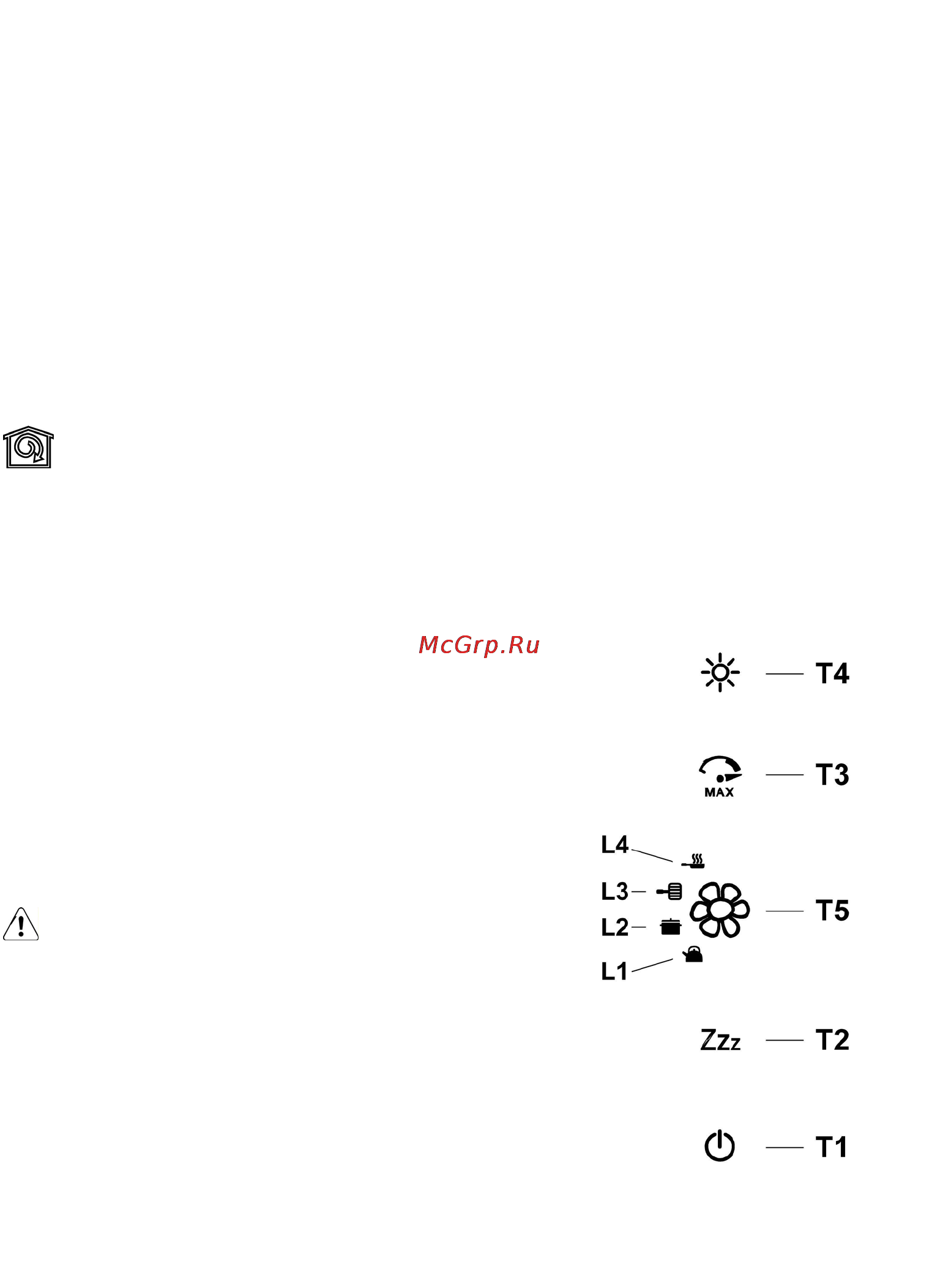

Werking
In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.
