Передача изделия эксплуатирующей стороне 9
0020210391_01 Panther Руководство по установке и техническому обслуживанию 25
9 Передача изделия эксплуатирующей
стороне
▶ После завершения установки наклейте прилагаемую
наклейку на языке эксплуатирующей стороны на пе-
реднюю сторону изделия.
▶ Объясните эксплуатирующей стороне расположение
и принцип работы защитных устройств.
▶ Объясните эксплуатирующей стороне порядок обра-
щения с изделием.
▶ В особенности обратите внимание эксплуатирующей
стороны на указания по технике безопасности, кото-
рые она должна соблюдать.
▶ Объясните эксплуатирующей стороне о необходимо-
сти технического обслуживания изделия с указанной
периодичностью.
▶ Передайте эксплуатирующей стороне на хранение
все руководства и документацию на изделие.
▶ Объясните эксплуатирующей стороне предпринятые
меры по обеспечению подачи воздуха на горение и
отвода отходящих газов и укажите, что ей запрещено
вносить в конструкцию какие-либо изменения.
10 Осмотр и техобслуживание
10.1 Соблюдение периодичности осмотра и
техобслуживания
▶ Соблюдайте минимальные интервалы для проведе-
ния осмотра и технического обслуживания. В зависи-
мости от результатов осмотра может стать необходи-
мым более раннее проведение технического обслу-
живания.
10.2 Приобретение запасных частей
Оригинальные компоненты изделия также были серти-
фицированы в рамках проверки соответствия стандар-
там. Если при выполнении технического обслуживания
или ремонта вы не используете совместно сертифициро-
ванные оригинальные запасные части фирмы Protherm,
сертификация изделия считается недействительной. По-
этому мы настоятельно рекомендуем монтаж оригиналь-
ных запасных частей фирмы Protherm. Информацию о
доступных оригинальных запасных частях Protherm вы
можете получить по указанному с обратной стороны кон-
тактному адресу.
▶ Если при техническом обслуживании или ремонте
вам требуются запасные части, тогда используйте
исключительно оригинальные запасные части фирмы
Protherm.
10.3 Подготовка к работам по очистке
▶ Временно выведите изделие из эксплуатации
(→ страница 28).
▶ Демонтируйте переднюю облицовку. (→ страница 12)
▶ Откиньте блок электроники вниз и обеспечьте защиту
блока электроники от брызг воды.

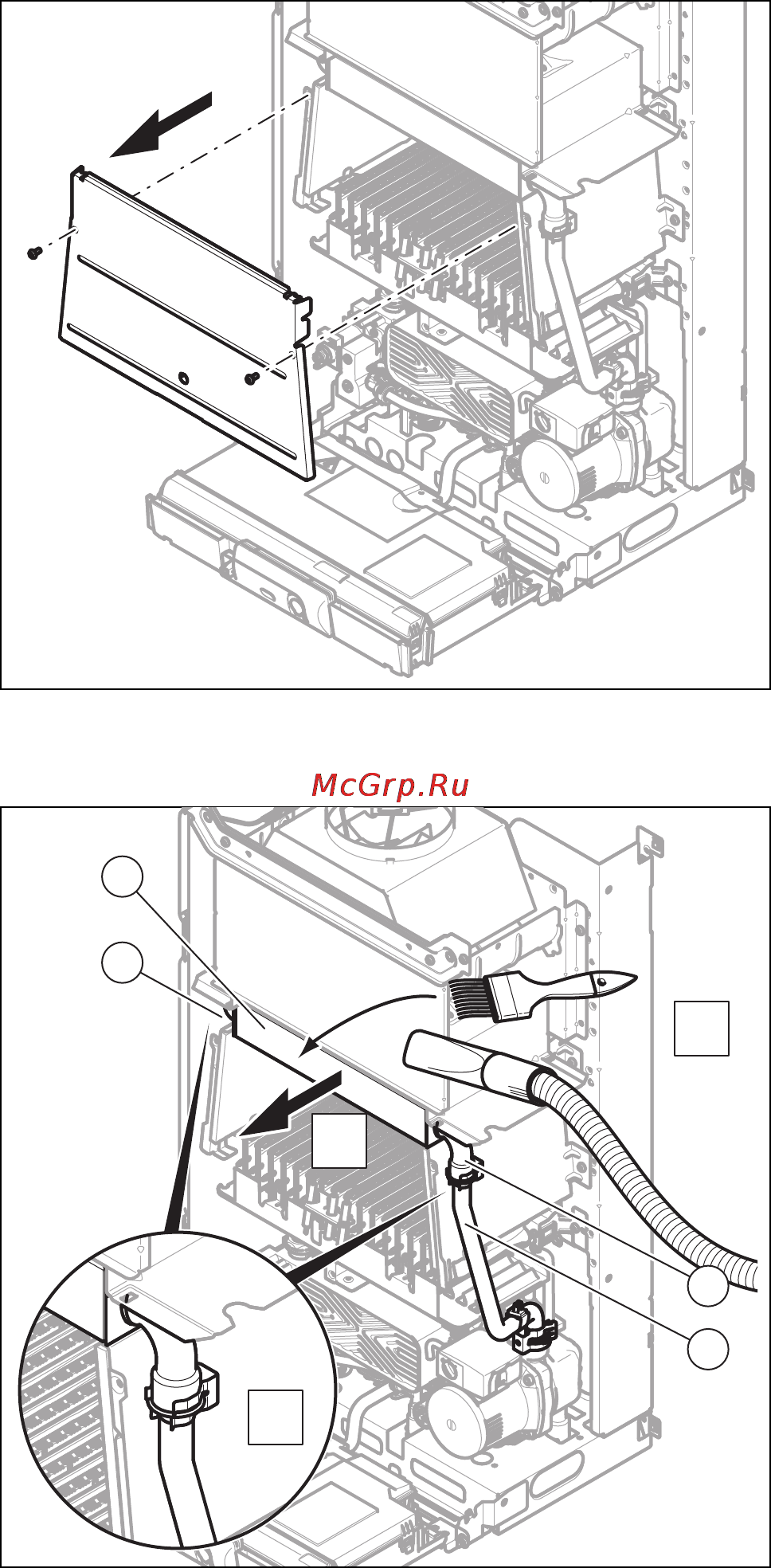

10.3.1 Очистка теплообменника
1. Открутите винты на металлическом листе камеры
сгорания и извлеките металлический лист.
B
C
A
1
2
3
1
2. Снимите скобы на трубе подающей и обратной ли-
нии (1).
3. Демонтируйте верхнюю трубу подающей и обратной
линии (2).
4. Извлеките теплообменник (3) вперед.
5. Очистите ребра теплообменника от продуктов сго-
рания.
6. Передвиньте теплообменник на место.
7. Выполните монтаж верхней трубы подающей и об-
ратной линии (2).
