Устранение неполадок 11
0020210391_01 Panther Руководство по установке и техническому обслуживанию 27
3. Если из вентиля расширительного бака вытекает
вода, то расширительный бак необходимо заменить.
4. Наполните систему отопления. (→ страница 19)
5. Удалите воздух из системы отопления.
(→ страница 20)
10.8 Завершение работ по осмотру и
техническому обслуживанию
▶ Проверьте давление газа на входе (давление газа).
(→ страница 20)
11 Устранение неполадок
11.1 Устранение ошибок
▶ Если появляются сообщения об ошибках (F.XX),
устраните ошибку, сверившись с таблицей в при-
ложении или с помощью Программы проверок
(→ страница 19).
Сообщения об ошибках – Обзор (→ страница 33)
При одновременном появлении нескольких ошибок дис-
плей поочередно отображает соответствующие сообще-
ния об ошибках, при этом каждое сообщение отобража-
ется в течение двух секунд.
▶ Нажмите клавишу снятия сбоя (макс. 3 раза), чтобы
снова ввести изделие в эксплуатацию.
▶ Если у вас не получается устранить ошибку и она
снова возникает даже после попыток снятия сбоя,
обратитесь в сервисную службу.
11.2 Вход в ЗУ неисправностей
При возникновении ошибок будут доступны макс. 10 по-
следних кодов в памяти ошибок.
▶
Одновременно нажмите ( ) и ( ) и удержи-
вайте 3 секунды.
◁ Коды ошибок будут попеременно отображаться на
дисплее.
11.3 Очистка ЗУ неисправностей
▶ Очистите ЗУ неисправностей ( d.94 ).
Коды диагностики – обзор (→ страница 30)
11.4 Сброс параметров на заводские настройки
▶ Сбросьте все параметры на заводские настройки
(d.96).
Коды диагностики – обзор (→ страница 30)
11.5 Подготовка к ремонту
1. Временно выведите изделие из эксплуатации
(→ страница 28).
2. Отсоедините изделие от электрической сети.
3. Демонтируйте переднюю облицовку. (→ страница 12)
4. Перекройте сервисные краны на подающей линии
системы отопления, обратной линии системы отоп-
ления и на водопроводе холодной воды.
5. Если требуется заменить наполненные водой де-
тали изделия, опорожните изделие (→ страница 26).
6. Убедитесь, что вода не капает на токопроводящие
части (например, блок электроники).
7. Используйте только новые уплотнения.

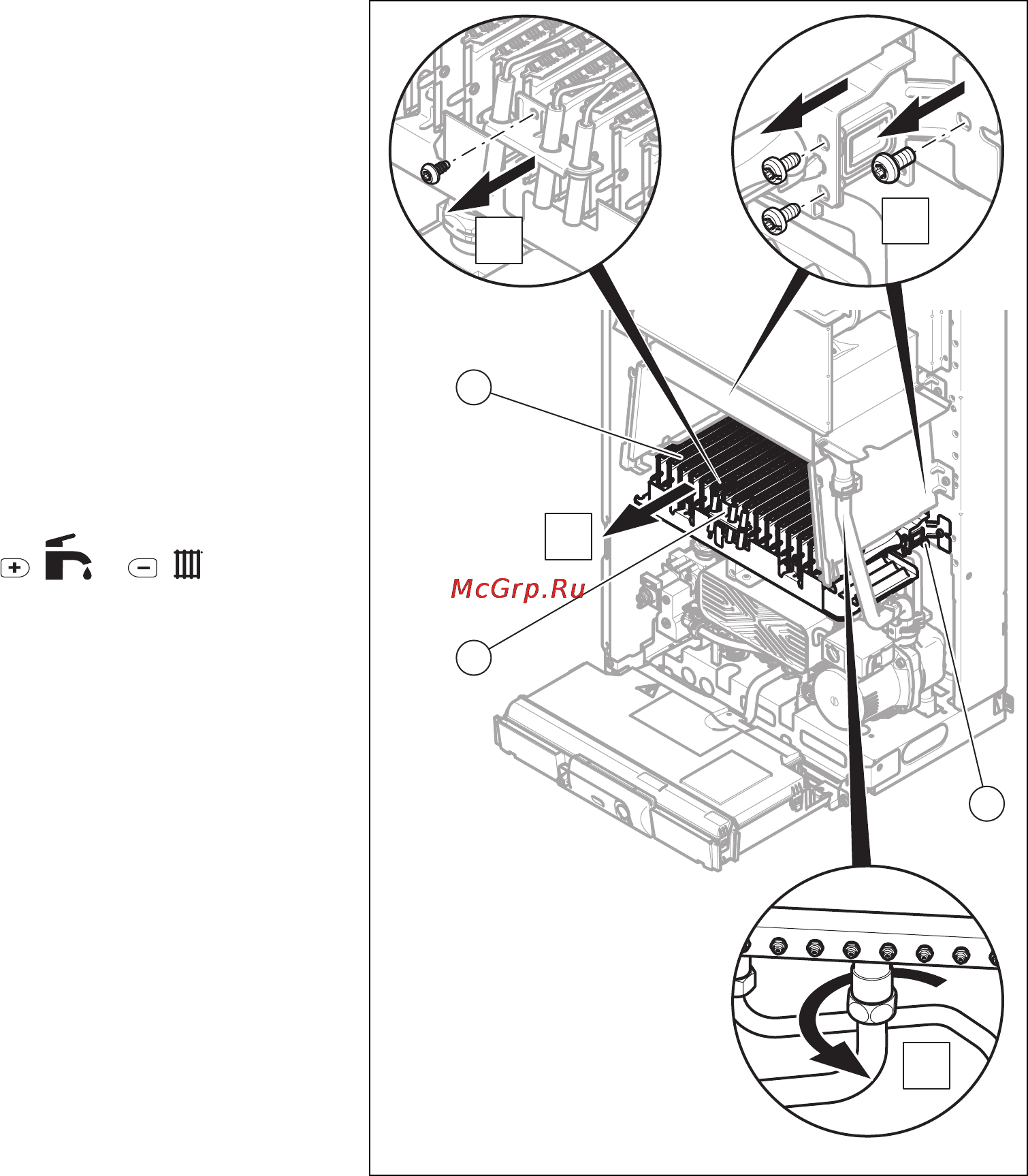

11.5.1 Замена горелки
1. Открутите винты на металлическом листе камеры
сгорания и извлеките металлический лист.
C
A
B
D
2
1
3
2. Открутите винт электрода контроля пламени и роз-
жига(2) на горелке.
3. Открутите винты (3) на горелке.
4. Извлеките горелку (1) вперед.
5. Вставьте новую горелку.
