Инструкция по эксплуатации Страница: 3

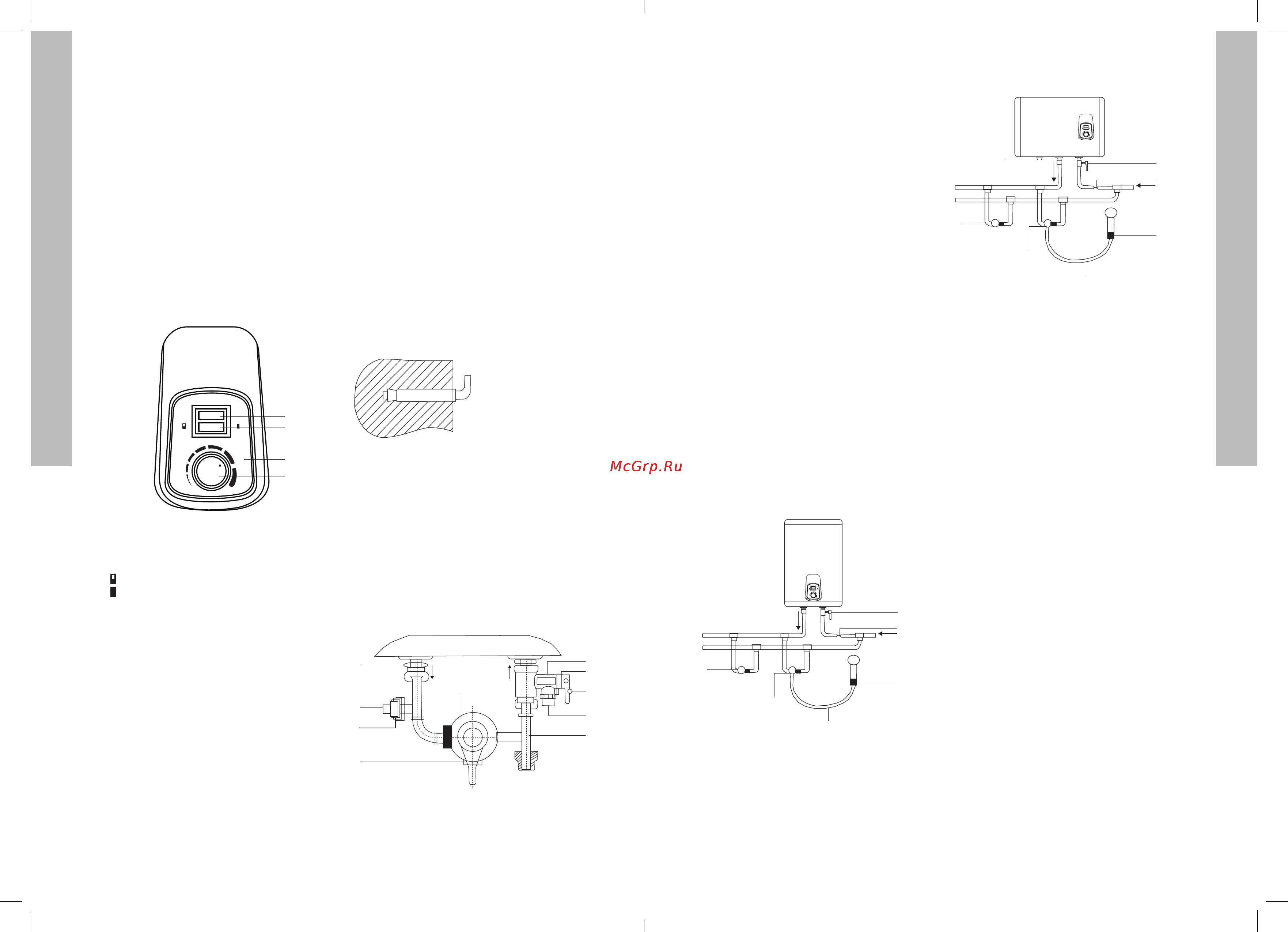

Electrolux ewh-100 royal [3/11] Панель управления

4 electrolux

водонагреватели 5

нять температуру нагретой воды, сводит к

минимуму теплопотери и снижает энергопо-

требление водонагревателя.

Встроенный температурный регулятор: обе-

спечивает постоянный и надежный контроль

температуры воды в водонагревателе.

С помощью ручки регулировки Вы можете

устанавливать температуру нагрева до 75°C.

Шкала регулировки отмечена диапазоном:

«MIN» – низкая температура нагрева (35°C);

«Eco» – экономичный режим – 50-55°С;

«MAX» – высокая температура нагрева (75°C).

Простая и удобная эксплуатация и обслужи-

вание водонагревателя.

Панель управления

max

eco

5°

55°

min

off

power

35°

1. Кнопка включения/выключения

2. Кнопка переключения мощности.

Положения:

половинная мощность – 1000 Вт

полная мощность – 2000 Вт

3. Указатель настройки экономичного режима

4. Ручка регулировки температур

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки элек-

трического водонагревателя используются

оригинальные детали, предоставленные

производителем, которые могут выдержать

вес наполненного водой водонагревателя.

Не устанавливайте водонагреватель на

крепление, пока не убедитесь, что крепле-

ние установлено надежно. В противном

случае, электрический водонагреватель

может упасть со стены, что приведет к его

повреждению или может стать причиной

серьезных травм. При выборе мест под

отверстия для крепежных болтов, удо-

стоверьтесь, что с обеих сторон от стен

ванной комнаты или другого помещения до

корпуса водонагревателя имеется зазор не

менее 0,2 м для облегчения доступа при

проведении технического обслуживания в

случае необходимости.

Электрический водонагреватель следует уста-

навливать на твердую вертикальную поверх-

ность (стену).

После выбора места монтажа определите

места под два крепежных болта с крюками

(в зависимости от спецификаций выбранного

изделия). Проделайте в стене два отверстия

необходимой глубины, соответствующие раз-

меру крепежных болтов, вставьте винты,

поверните крюк вверх, плотно затяните гайки,

а затем установите на него электрический

водонагреватель (см. рис. 2).

Крепежный анкер для монтаж

Рис. 2

Если ванная комната слишком мала для

установки водонагревателя, он может быть

установлен в любом другом помещении, защи-

щенном от попадания прямых солнечных лучей

и дождя. Однако для сокращения тепловых

потерь в трубопроводе водонагреватель сле-

дует устанавливать как можно ближе к месту

использования воды.

Подключение к водопроводу

Водонагреватель

Горячая

вода

Холодная

вода

G1/2”

Рис. 3

1 Сливной предохранительный клапан.

2 Ручка слива.

3 Винт фиксации ручки слива.

4 Отверстие для сброса давления воды (под-

ключения дренажной трубки).

5 Тройник подсоединения холодной воды в

бак и смесительный узел.

6 Подключение душа и/или смесителей.

7 Тройник горячей воды (для подключения

следующей точки водоразбора).

8 Заглушка трубы*.

9 Патрубок вывода горячей воды.

10 Смеситель/душ.

* При отсутствии необходимости подключения водонагре

вателя к последующей точке водоразбора устанавлива-

ется заглушка.

Для подключения водонагревателя к водопро-

воду применяются трубы диаметром G1/2.

Подключение обратного предохранительно-

го клапана: клапан следует устанавливать в

месте входа холодной воды (удостоверьтесь,

что гибкая сливная трубка установлена, на

отверстие спуска давления и слива воды и

направлена вниз в специальный дренаж для

удаления воды).

Во избежание протечек при подключении тру-

бопровода на концы резьбовых соединений

следует установить комплектные резиновые

уплотнительные прокладки.

Если необходимо реализовать систему водо-

снабжения на несколько водоразборных

точек, используйте способ соединения (см.

рис. 4 и 4а).

Горячая вода

Холодная вод

Рис. 4

1 Предохранительный сливной клапан.

2 Впускной клапан.

3 Душевая насадка.

4 Металлический шланг.

5 Смеситель.

6 Дополнительная точка водоразбора.

Горячая вода

Холодная вода

Рис. 4а

1 Предохранительный сливной клапан.

2 Впускной клапан.

3 Душевая насадка.

4 Металлический шланг.

5 Смеситель.

6 Дополнительная точка водоразбора.

7 Магниевый анод.

Подключение к электрической сети

Все водонагреватели накопительного типа

серии EWH рассчитаны на подключение к

электрической сети с однофазным напряже-

нием 220/230 В. Перед подключением убе-

дитесь, что параметры электросети в месте

подключения соответствуют параметрам, ука-

занным на табличке с техническими данными

прибора.

При установке водонагревателя следует

соблюдать действующие правила электробе-

зопасности.

При установке водонагревателя в ванной

комнате или туалете следует принимать во

внимание ограничения, связанные с существо-

ванием запрещенного и защитного объемов

(пространств).

Запрещенный объем – это пространство,

ограниченное тангенциальными и вертикаль-

ными плоскостями по отношению к внешним

краям ванны, унитаза или душевого блока и

плоскостью, расположенной над ними или над

полом, если сантехника смонтирована на полу,

на высоте 2,25 м.

Защитный объем – это пространство, огра-

ничивающие горизонтальные плоскости кото-

рого совпадают с плоскостями запрещенного

объема, а вертикальные плоскости отстоят от

соответствующих плоскостей запрещенного

объема на 1 метр.
