Protherm Panther 25 KTV v.19 [27/52] Правила пользования оборудованием

0020096579_00 01/10

- 25 -

ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ

Примеры вывода 8.17.9

горизонтальных участков

дымоходов на фасад

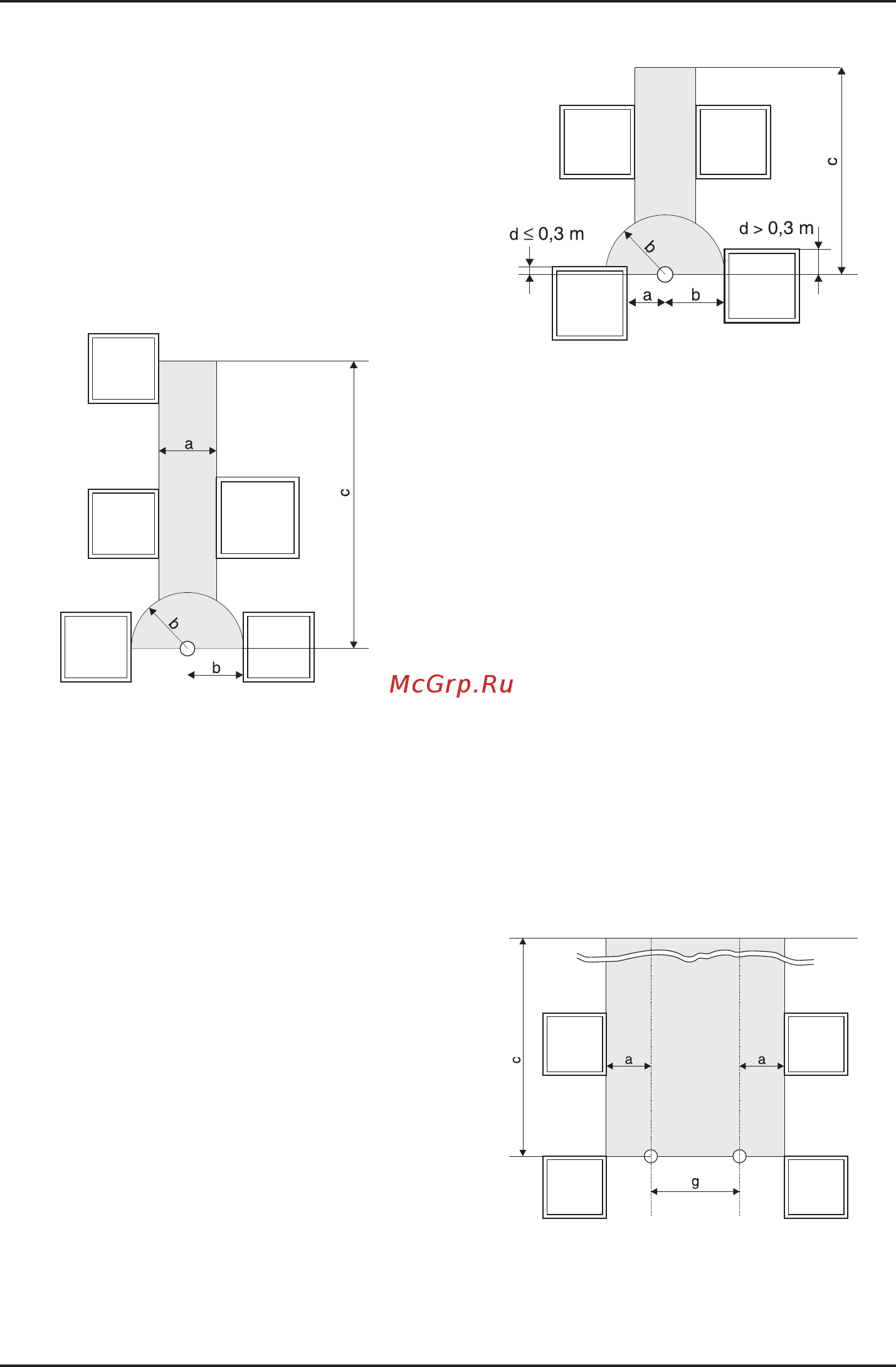

Отдельный вывод на фасад -

Вокруг отдельного вывода образуется зона с

центром по оси вывода, шириной a = 0,5 м,

радиусом b = 1,0 м и высотой c = 5,0 м.

Схема образования зоны при отдельном

выводе трассы дымохода

Если оголовок вывода располагается на

расстоянии d > 0,3 м от верхней части

оконной рамы, то образованная около него

зона не может пересекаться с плоскостью

окна. При удалении на расстоянии d < 0,3 м

плоскость, ограниченная радиусом b, может

пересекаться с верхней гранью окна.

Схема образования зон около выводов

трасс, расположенных вблизи верхней части

окна

Спаренный вывод дымоходов при -

горизонтальном расположении на одной и

той же части фасада

Расстояния от спаренного вывода на фасаде

здания при горизонтальном расположении

должны быть следующими:

a = 1,5 м; b = 5,0 м; c = 5,0 м.

В случае если g < 5 м, происходит

пересечение зон, причем общая ширина

зоны должна равняться 8 м, а значения

„a“ можно пропорционально увеличить с

обеих сторон (так, например, если g = 4,0

м, то значение a должно соответствовать

величине 2,0 м).

Спаренный вывод дымоходов при

горизонтальном расположении на одной и

той же части фасада.
