8

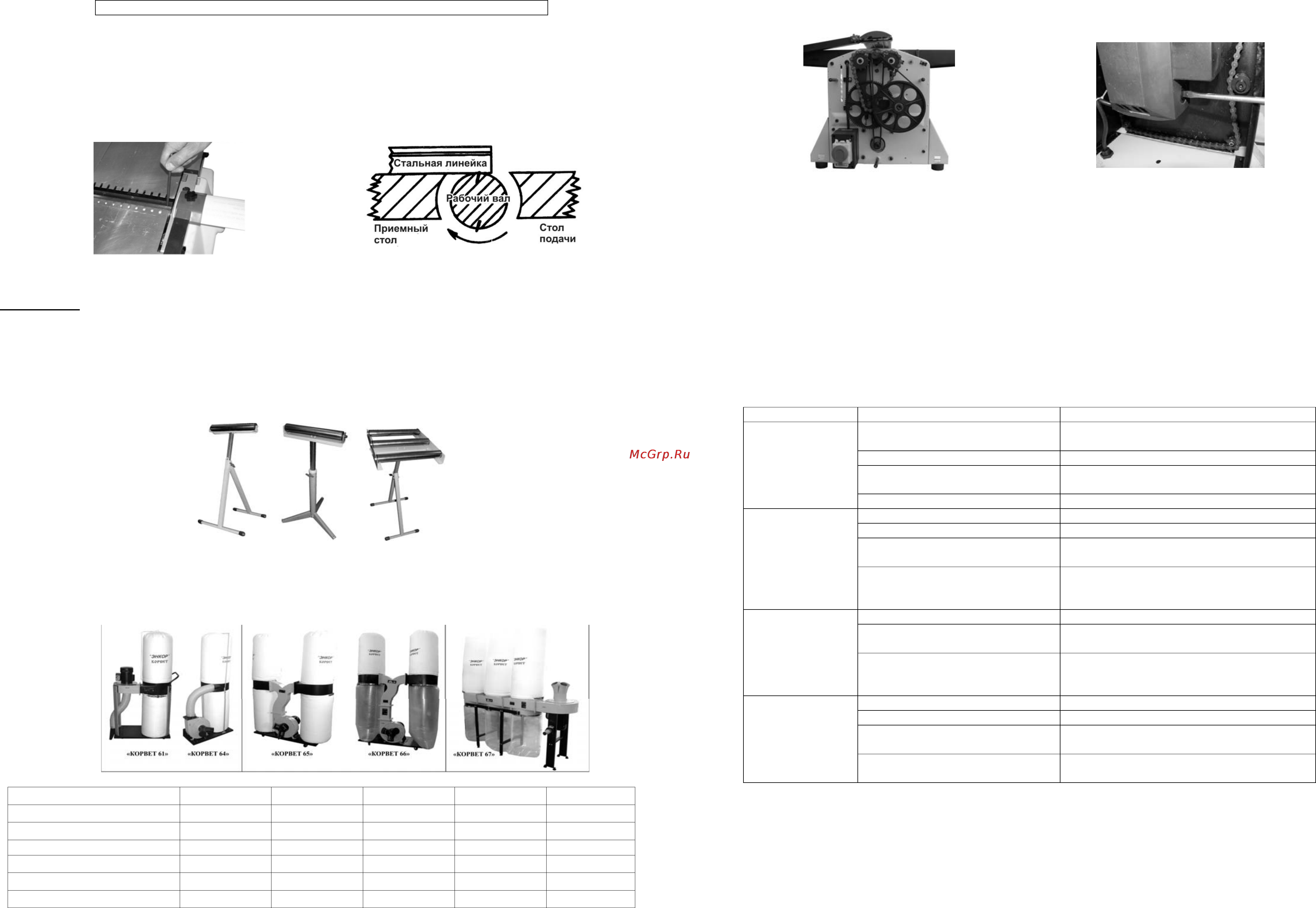

13. ЗАМЕНА СТРОГАЛЬНЫХ НОЖЕЙ
Внимание: Перед заменой ножей необходимо отключить машину от сети
13.1. Отключите электрическую вилку машины от питающей розетки электросети. Демонтируйте
направляющую планку (4), переместите защитную планку (6), Рис.2, или снимите пылесборник (13), Рис.3.
13.2. Ослабьте винты крепления прижимной пластины вращением по часовой стрелке ключом, снимите
прижимную пластину вместе с ножами с рабочего вала, очистите прижимную пластину, гнездо прижимной
пластины и ножи от опилок и пыли
. Осмотрите ножи, прижимную пластину и винты. Если есть повреждения,
детали следует заменить. Затем полностью соберите ножи и прижимную пластину и надежно установите в
пазы рабочего вала, вращая винты крепления прижимной пластины против часовой стрелки. На этом этапе
винты следует только слегка закрепить.
Рис.10
Рис.11
13.2. Проверьте выступ ножей над поверхностью приемного стола. Выступ ножей должен быть не более 0.1
мм, но не ниже поверхности приемного стола. После установки ножей рабочего вала в правильное положение
надежно закрепите винты, начиная с центральных винтов и заканчивая внешними винтами.
Внимание: Ч
тобы предотвратить чрезмерный крутящий момент и возможное повреждение резьбы
прижимной пластины или винтов, не рекомендуется использовать различные удлинители ключей или
другие приспособления. Для собственной безопасности следует немедленно заменить поврежденную
прижимную пластину или винты с поврежденной резьбой.
14. ОПОРА РОЛИКОВАЯ
Для создания удобства при работе с машиной рекомендуем приобрести опору роликовую (
Рис.12), которая
облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового
изделия после обработки. Рис.12
Код для заказа 29940 Код для заказа 29941 Код для заказа 29942
15. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе деревообрабатывающих машин модели «КОРВЕТ»
рекомендуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.13, 14, 15), которые обеспечат
надлежащие условия работы и сохранят ваше здоровье.
Рис . 13 Рис. 14 Рис. 15
«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»
Напряжение питания
220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц
Потребляемая мощность
750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха
14,2 м
3
/мин. 42,6 м
3
/мин. 62.3 м
3
/мин. 70,82 м
3
/мин. 76м
3
/мин.
Объём пылесборника
0,064м
3
0,153м
3
0,306м
3
0,43м
3
0,57м
3
Объём фильтра
0,064м
3
0,153м
3
0,306м
3
0,43м
3
0,57м
3
Код для заказа 10261 10264 10265 10266 10267
9
16. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (РИС. 16, 17)
Рис. 16
Рис. 17 (вид снизу)
16.1. Необходимо регулярно очищать приводные шестерни от пыли и грязи с помощью щетки или сжатого воздуха.
Регулярно смазывайте все подшипники, шестерни, цепные передачи и цепи небольшим количеством машинного масла.
Регулярно очищайте ремни и шкивы от смазки, грязные шкивы и ремни могут привести к проскальзыванию.
16.2. Регулярно очищайте рабочие столы и
рабочий вал от пыли, производите смазку подшипников рабочего вала и
роликов подачи и приема заготовки.
16.3. Регулярно очищайте столы (приёмный и подачи), стол для обработки заготовок по толщине от смолы. Для этого
необходимо очищать поверхности с применением керосина или бензина с последующим покрытием поверхности тонким
слоем воска, способствующим лучшему скольжению заготовки
по столам.
16.4. Заменяйте угольные щетки, когда они изношены до 4,8 мм их длины, Рис.17. Щетки необходимо менять парами. Для
безопасной и надежной работы машины помните, что ремонт, обслуживание и регулировка должны проводиться в
сертифицированных сервисных центрах с использованием только оригинальных запасных частей и расходных
материалов.
16.5. Останавливайте машину, проверяйте состояние крепления и
положения всех сопрягаемых деталей, узлов и
механизмов после 50 часов наработки.
17. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети
питания
1. Проверьте наличие напряжения в сети
2. Неисправен выключатель 2. Проверьте выключатель
3. Статор или ротор сгорели
3. Обратитесь в специализированную
мастерскую для ремонта.
1. Двигатель не
запускается
4. Повышенный износ щёток 4. Замените щётки на новые
1. Низкое напряжение 1. Проверьте напряжение в сети
2. Перегрузка по сети 2. Проверьте напряжение в сети
3. Сгорела обмотка или обрыв в
обмотке
3. Обратитесь в специализированную
мастерскую для ремонта
2. Двигатель не
развивает
полную скорость
и не работает на
полную
мощность
4. Слишком длинный
удлинительный шнур
4. Замените шнур на более короткий,
убедитесь, что он отвечает требованиям
п.5.2.4.
1. Двигатель перегружен 1. Уменьшите скорость подачи заготовки
2. Обмотки сгорели или обрыв в
обмотке
2. Обратитесь в специализированную
мастерскую для ремонта
3. Двигатель
перегревается,
останавливается,
размыкает
прерыватели
предохранителей
3. Предохранители или
прерыватели имеют
недостаточную мощность
3. Установите предохранители или
прерыватели соответствующей мощности
1. Не заточены ножи 1. Заточите ножи
2. Не отрегулированы ножи 2. Правильно установите выступ ножей
3. Рабочий вал плохо закреплён
3. Затяните болты крепления рабочего
вала
4. Повышенная
вибрация
4. Прочие причины
4. Проверьте машину в
специализированной мастерской
