7 Ввод в эксплуатацию
20 Руководство по установке и техническому обслуживанию LYNX condens 0020223018_00

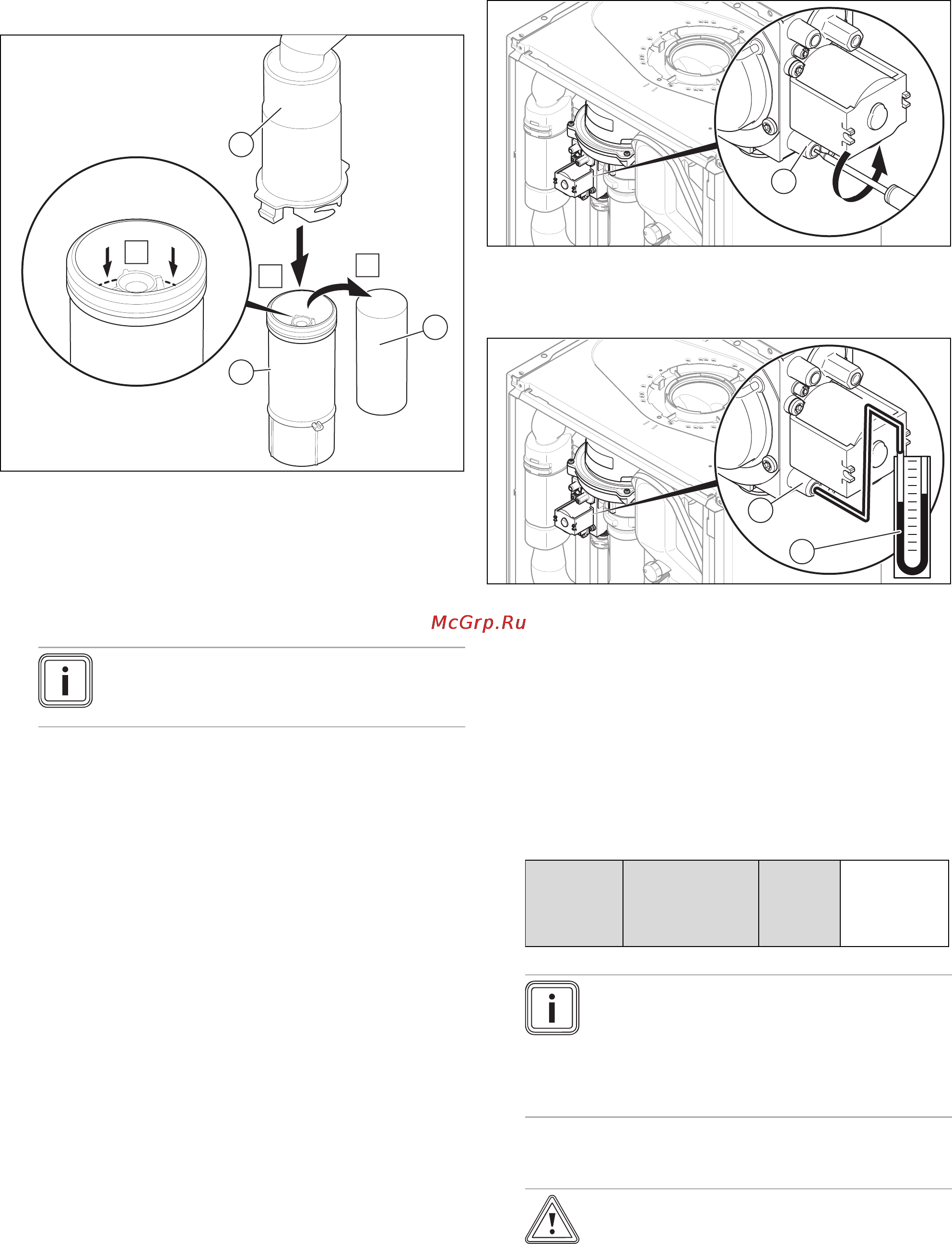

7.7 Наполнение сифона конденсата
C
2
3
1
A
B
1. Отсоедините нижнюю часть сифона (1) от верхней
части сифона (2).
2. Снимите поплавок (3).
3. Наполните водой нижнюю часть сифона на 10 мм
ниже верхнего края линии отвода конденсата.
4. Вставьте поплавок (3) на место.
Указание
Проверьте, присутствует ли поплавок в
сифоне конденсата.
5. Зафиксируйте нижнюю часть сифона (1) в верхней
части сифона (2).
7.8 Проверка и адаптация настроек газового
тракта
Только квалифицированный специалист имеет право
выполнять настройку газовой арматуры.
Каждая поврежденная пломба должна быть восстанов-
лена.
Регулировочный винт CO2 должен быть опломбирован.
Ни в коем случае не изменяйте заводскую настройку
регулятора давления газа газовой арматуры.
7.8.1 Проверка давления газа на входе
(давления газа)
1. Перекройте газовый запорный кран.
1

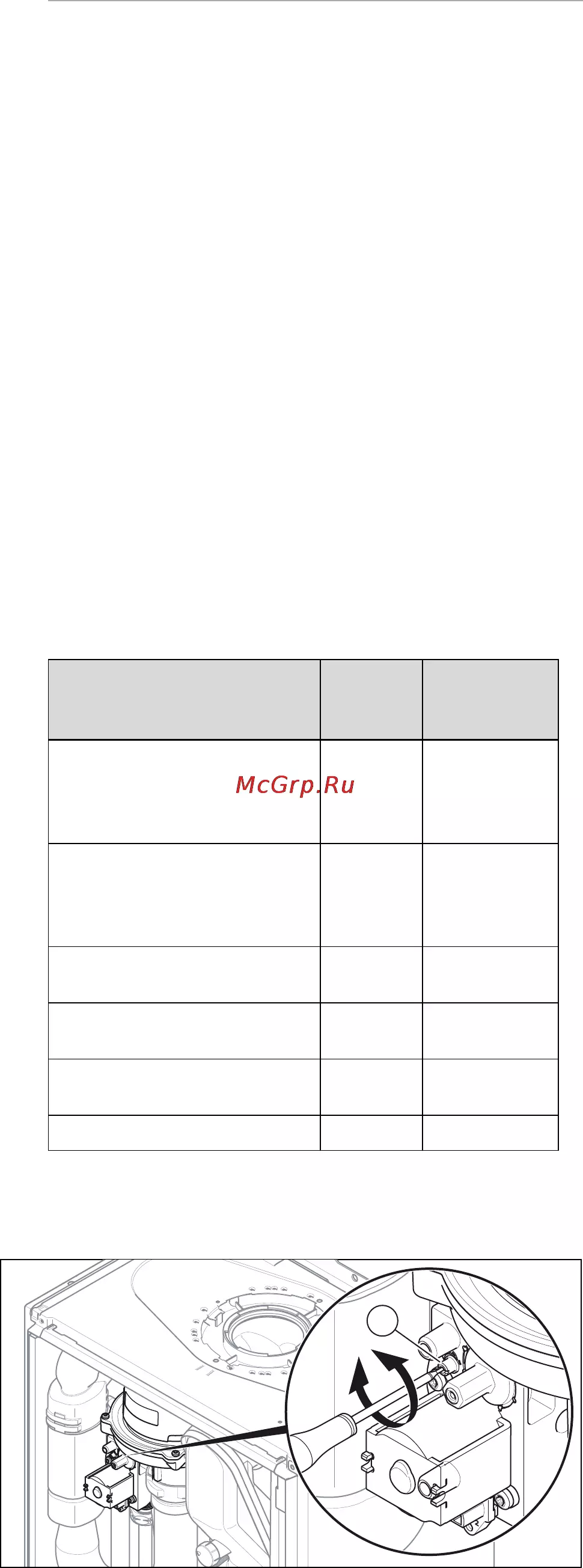

2. С помощью отвертки выкрутите уплотнительный
винт на ниппеле для проведения измерений (1) га-
зовой арматуры.
1
2
3. Подключите манометр (2) к измерительному шту-
церу (1).
4. Откройте газовый запорный кран.
5. Введите изделие в эксплуатацию, используя тесто-
вую программу (P.01), и настройте значение.
– Настраиваемое значение программы P.01: 100
Тестовые программы – Обзор (→ страница 29)
6. Измерьте давление газа на входе относительно
атмосферного давления.
Допустимое динамическое давление на входе
в аппарат
Россия Природный газ G20 1,3
… 2,0 кПа
(13,0
… 20,0 мбар)
Указание
Динамическое давление на входе в аппа-
рат измеряется на газовой арматуре, по-
этому допустимое минимальное значение
0,1 кПа (1 мбар) может быть ниже мини-
мального значения, указанного в таблице.
Давление газа на входе не в допустимом диапазоне
Осторожно!
Риск материального ущерба и экс-
плуатационные нарушения из-за не-
правильного давления газа на входе!
Если давление газа на входе нахо-
дится за пределами допустимого диа-
пазона, это может вызвать неполадки
во время эксплуатации и поврежде-
ниям изделия.
