9 Передача изделия эксплуатирующей стороне
22 Руководство по установке и техническому обслуживанию LYNX condens 0020223018_00
8.1 Время блокировки горелки
После каждого отключения горелки происходит актива-
ция электронной блокировки повторного включения на
определенное время, чтобы предотвратить частое вклю-
чение и выключение горелки и связанные с этим потери
энергии. Время блокировки горелки активно только для
режима отопления. Работа в режиме ГВС во время бло-
кировки горелки не влияет на схему задержки.
8.1.1 Настройка максимального времени
блокировки горелки
1. Настройте код диагностики . (→ страница 17)
Коды диагностики – обзор (→ страница 30)
2. При необходимости подстройте максималь-
ное время блокировки горелки, используя код
диагностики d.02.
8.1.2 Сброс остатка времени блокировки
горелки
▶
Удерживайте кнопку в нажатом положении более
3 секунд.
◁
отображается на дисплее.

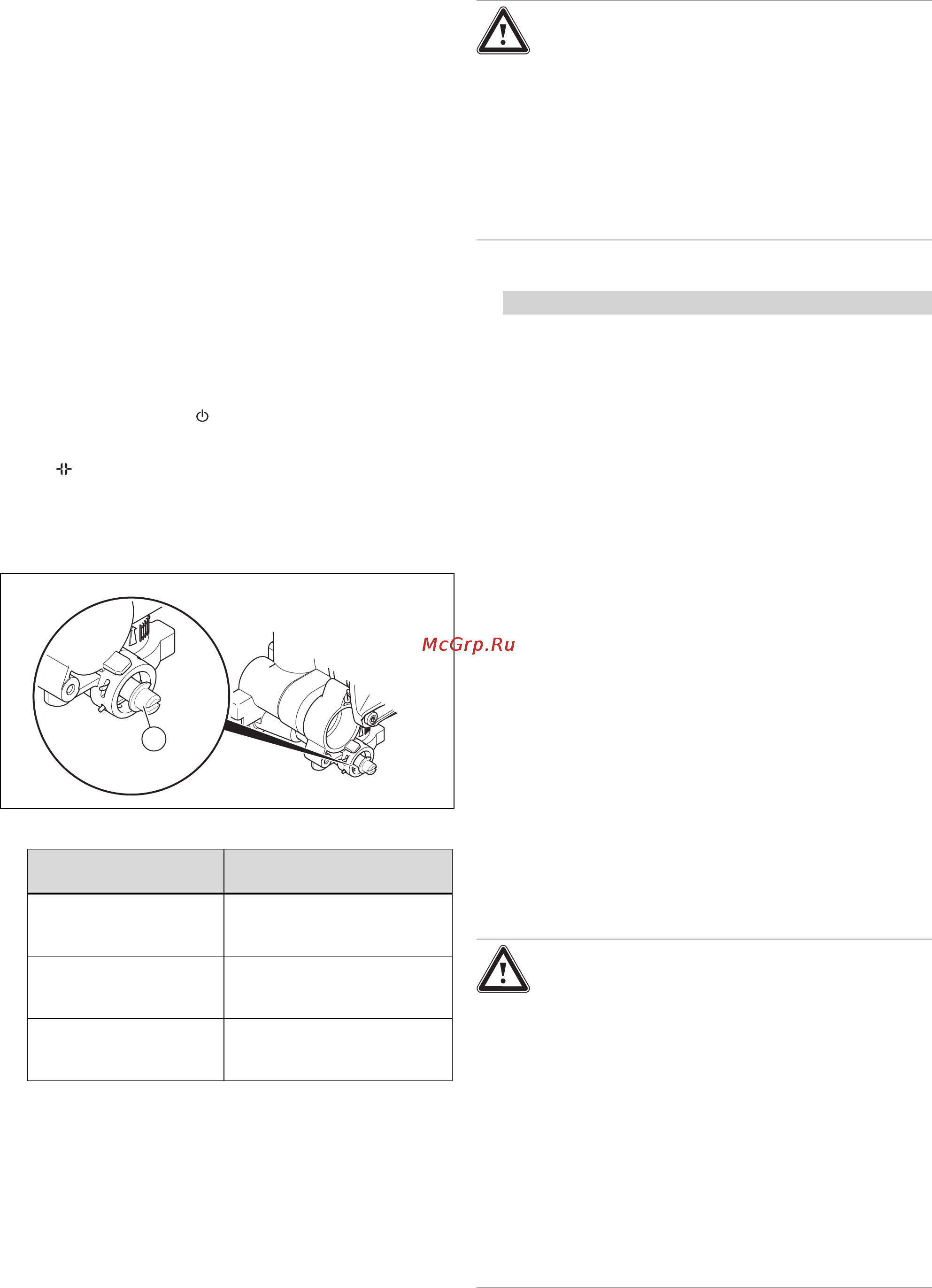

8.2 Регулировка перепускного клапана
▶ Демонтируйте переднюю облицовку. (→ страница 11)
1
▶ Отрегулируйте давление регулировочным винтом (1).
Положение регулиро-
вочного винта
Примечание / применение
Вправо до упора (полно-
стью закручен)
Если радиаторы при завод-
ской настройке недостаточно
нагреваются.
Среднее положение
(6 поворотов против
часовой стрелки)
Заводские настройки
Еще 5 поворотов против
часовой стрелки из сред-
него положения
Если возникают шумы в
радиаторах отопления или
вентилях радиатора.
▶ Выполните монтаж передней крышки. (→ страница 11)
8.3 Настройка температуры горячей воды
Опасность!
Опасность для жизни из-за легионелл!
Легионеллы развиваются при темпера-
туре ниже 60 °C.
▶ Чтобы выполнить действующие пред-
писания по профилактике легионелл,
позаботьтесь о том, чтобы эксплуати-
рующей стороне были известны все
меры по защите от легионелл.
▶ Настройте температуру горячей воды.
Условия: Жесткость воды: > 3,57 моль/м³
– Температура горячей воды: ≤ 50 ℃
9 Передача изделия эксплуатирующей
стороне
▶ После того как вы закончили установку, наклейте при-
лагаемую наклейку (на языке пользователя) на кожух
изделия.
▶ Объясните пользователю расположение и принцип
работы защитных устройств.
▶ Объясните пользователю, как обращаться с изде-
лием.
▶ В особенности обратите внимание пользователя на
указания по технике безопасности, которые он дол-
жен соблюдать.
▶ Информируйте пользователя о необходимости регу-
лярного технического обслуживания изделия.
▶ Проинструктируйте эксплуатирующую сторону о при-
нятых мерах для обеспечения подачи воздуха для
горения и удаления отходящих газов.
10 Осмотр и техобслуживание
10.1 Соблюдение периодичности осмотра и
техобслуживания
Опасность!
Опасность отравления из-за утечки отхо-
дящих газов при коллективной системе
воздуховодов/дымоходов в режиме избы-
точного давления!
▶ Работы по обслуживанию и ремонту
выполняйте только после вывода из
эксплуатации всех теплогенераторов,
подключённых к системе воздухово-
дов/дымоходов.
▶ На время работ по обслуживанию и ре-
монту перекройте подключение к си-
стеме дымоходов/воздуховодов подхо-
дящими средствами.
▶ Соблюдайте минимальные интервалы для проведе-
ния осмотра и технического обслуживания. В зависи-
