Protherm Гризли 100 KLO [11/45] Рабочая схема котла
![Protherm Гризли 65 KLO [11/45] Рабочая схема котла](/views2/1167216/page11/bgb.png)
9
2
3
4
5
6
7
8
10
9
12131415
16
18
19
20
1
21
22
11
17
1. Панель для контроля
2. Покрытие прерывателя
тяги
3. Выход продуктов
сгорания
4. Прерыватель тяги
5. Термостат продуктов
сгорания
6. Выход ОВ
7. Подача газа
8. Звенья чугунного тела
9. Вход ОВ
10. Камера сгорания
11. Основание котла
12. Подача воздуха для
сгорания
13. Горелка
14. Подача воздуха для
сгорания
15. Форсунка
16. Сводная труба газа
17. Запальная горелка
18. Газовые арматуры*
19. Покрытие котла
20. Муфта для датчиков
21. Главный панель
управления
22. Автоматика зажигания
* у типового ряда 130-150 KLO использована только одна газовая арматура
KLO
Рис.3

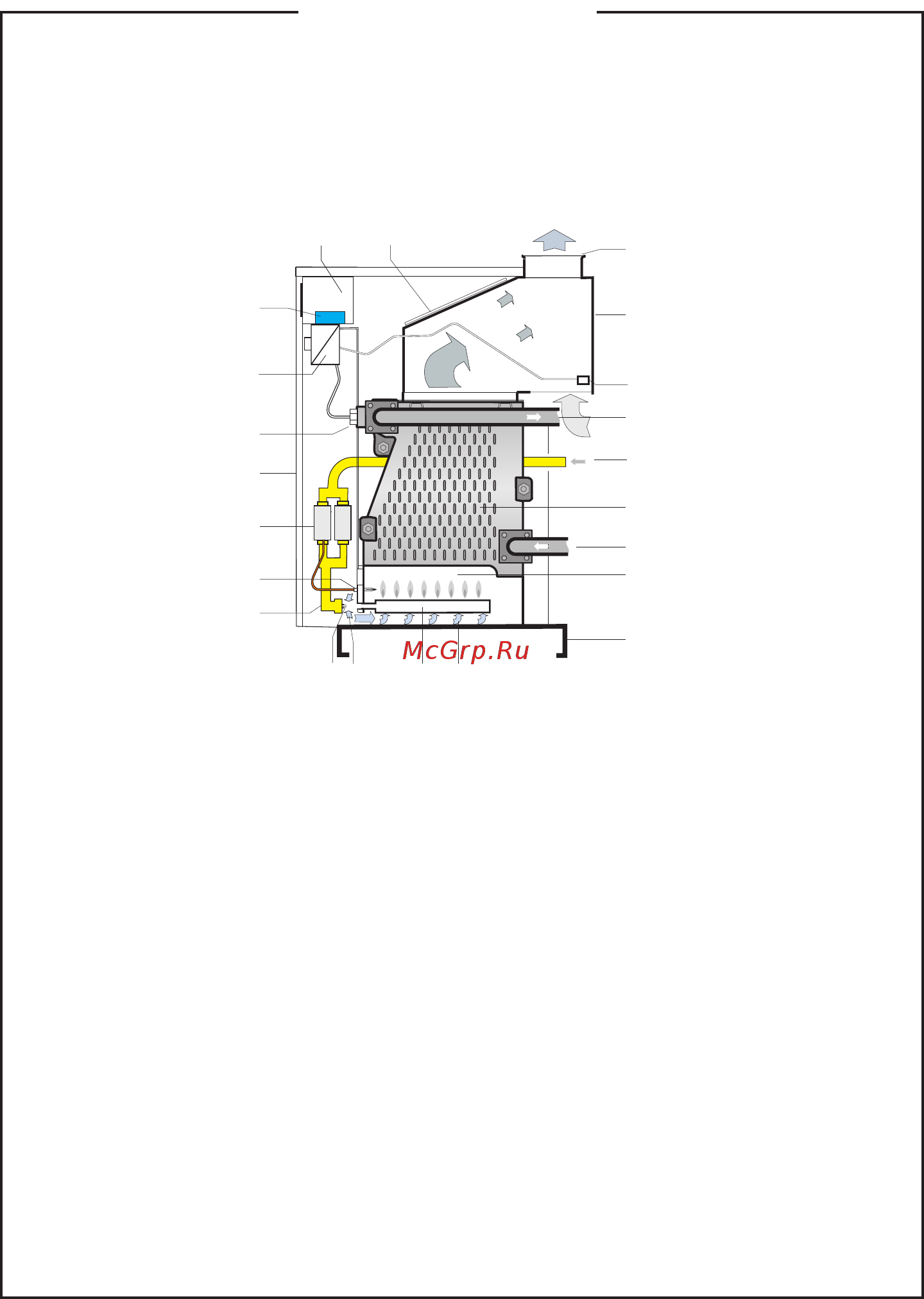

Рабочая схема котла
