30
рекомендуемые.
При обнаружении неисправностей не разрешается продолжать работу котла до устранения
причин неисправностей!!!
При проведении ремонтных работ, необходимо провести мероприятия для предотвращения
возможного ущерба здоровья, главным образом, ожоги, электрический ток и т.п.
Если механическое обслуживание проводится лицами без электротехнической
квалификации, необходимо обеспечить перед работами отключение электрического
напряжения от всех источников не только выключателем на котле, но и отсоединением
привода (напр., с помощью предохранителей и т.п.)!!!
Таблица 3: Использование газовых клапанов в отдельных исполнениях
Исполнение Тип газового клапана
Производитель/кол-во
клапанов
65 - 100 KLO - ZP sigma 843, sigma 840 Sit / 2
130 - 150 KLO - ZP VR 400 B+B high - low Honeywell / 1
Во всех исплнениях использована автоматика зажигания 4560 B 1055 (TS 50 сек)
Настройка давления газа 65-100 KLO стандарт – природный газ
Настройка 100% мощности
1. Ослабьте винт измерительного места входного давления газа на газовом клапане GV2 Sigma
840 (рис.13/поз.2)
2. Измерьте манометром (U-шлангом) входное давление газа в котел
3. Ослабьте винт измерительного места давления газа на выходе в горелку и присоедините
манометр (U-шланг). Измерительное место размещено на консоли доски горелки (рис.16)
4. Введите котел в работу. Перед настройкой оставьте на короткое время стабилировать
рабочие параметры давления на горелку
5. Ослабьте винт измерительного места выходного давления газа на газовом клапане GV2
(рис.13/поз.1)
a
b
c
d

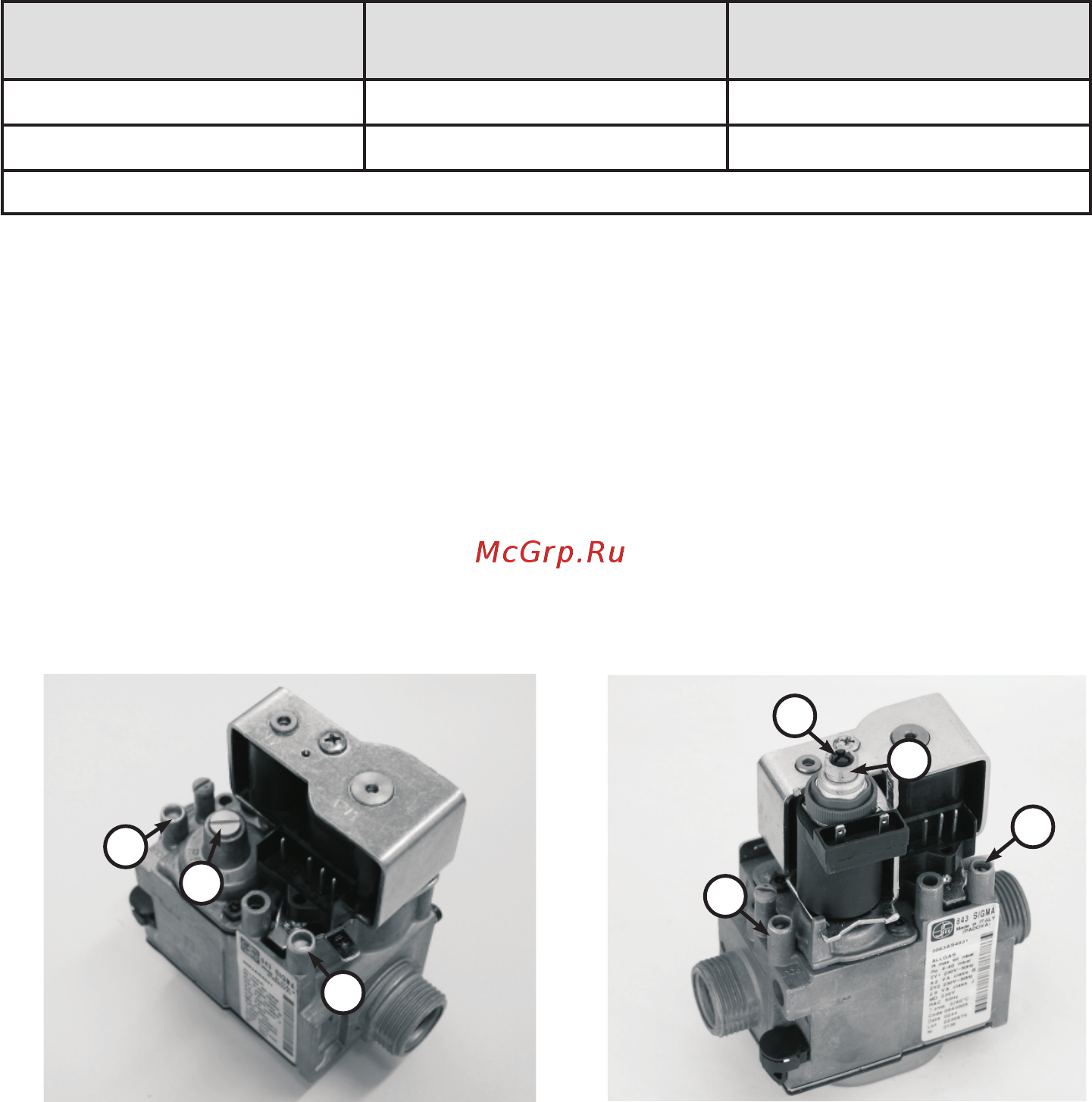

Рис. 13
sigma 843
1
3
2
sigma 840
Рис. 14
