Электромонтаж
8 Руководство по монтажу и техобслуживанию 0020177381_00
5.1 Гистерезис
Настройка гистерезиса применяется
для расчета, необходимого для актива-
ции или деактивации системы отопле-
ния.
Если (температура в помещении < рас-
четная температура - значение гистере-
зиса), то запрос отопления будет акти-
вирован.
Если (температура в помещении > рас-
четная температура + значение гисте-
резиса), то запрос отопления будет де-
активирован.

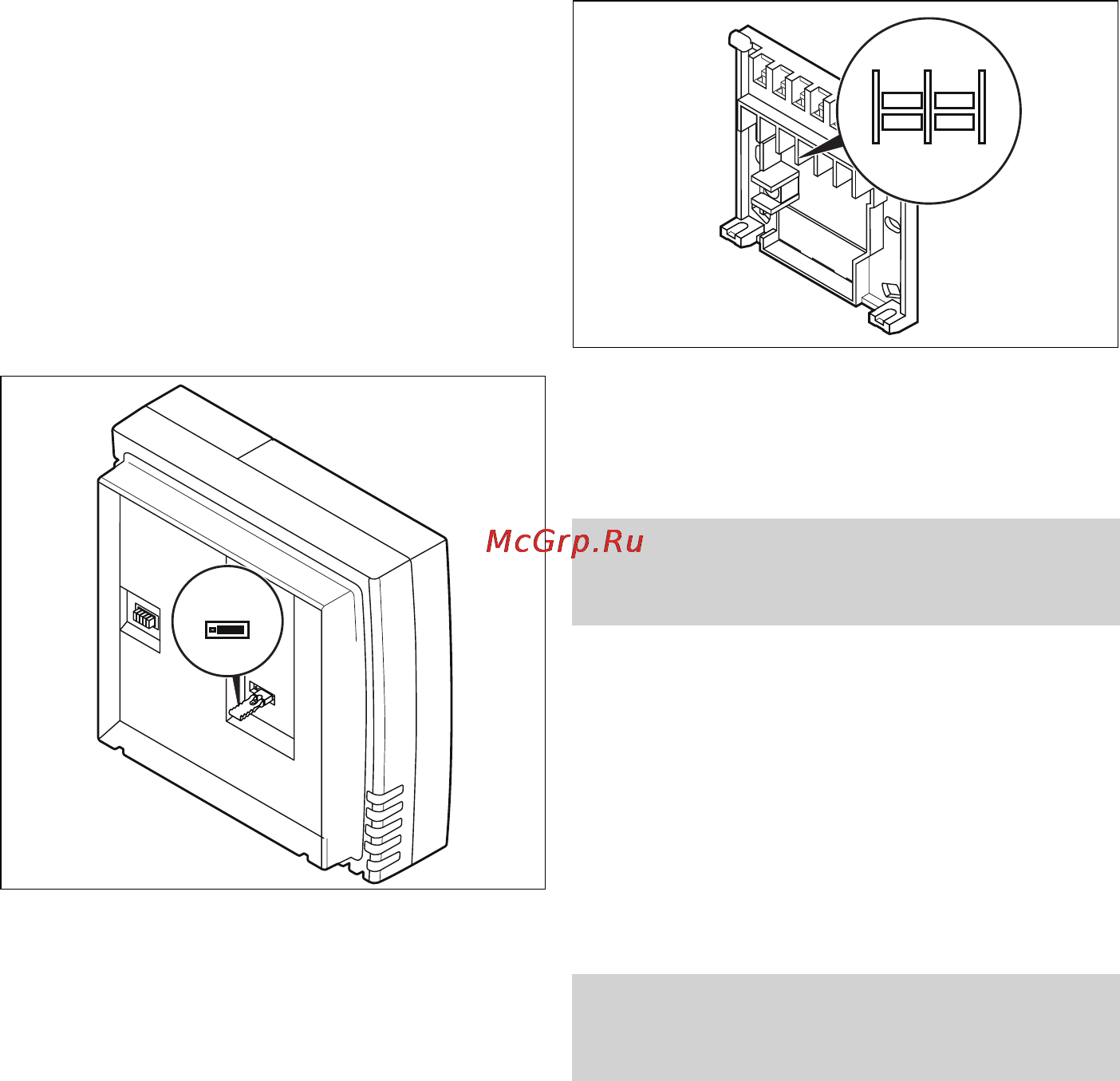

5.1.1 Настройка гистерезиса
SPAN
1.0 0.5
1. Выполните настройку, установив
съемную перемычку на обратной
стороне комнатного термостата в
нужное положение.
– Значение гистерезиса:
– «0,5» (Заданное значение)
Активация или деактивация
системы отопления происходит
при расчетной температуре +/-
0,5 °C.
– «1»
Активация или деактивация
системы отопления происходит
при расчетной температуре +/-
1 °C.
2. Нажмите клавишу «RESET».
◁ Изменение настройки принято.
5.2 Электрические подключения
на монтажной пластине
комнатного термостата
L
SL
LSL
1. Обратитесь к руководству по эксплу-
атации отопительного котла, чтобы
найти соответствующие соедини-
тельные клеммы.
Условия: Напряжение сигнала между комнат-
ным термостатом и отопительным котлом:
24 В
▶ Соедините клемму (SL) монтажной
пластины с клеммой (RT) отопитель-
ного котла.
▶ Соедините клемму (L) монтажной
пластины с клеммой (24V) отопи-
тельного котла.
▶ Снимите шунтовое сопротивление
между клеммами (RT) и (24V) отопи-
тельного котла.
Условия: Напряжение сигнала между комнат-
ным термостатом и отопительным котлом:
230 В
▶ Соедините клемму (SL) монтажной
пластины с клеммой (RT230V) ото-
пительного котла.
▶ Соедините клемму (L) монтажной
пластины с клеммой (L) отопитель-
ного котла.
