Примечание

Если в кабеле есть замыкание и подключен адаптер для проверки схемы

разводки, то схема разводки для не замкнутых пар не показывается.

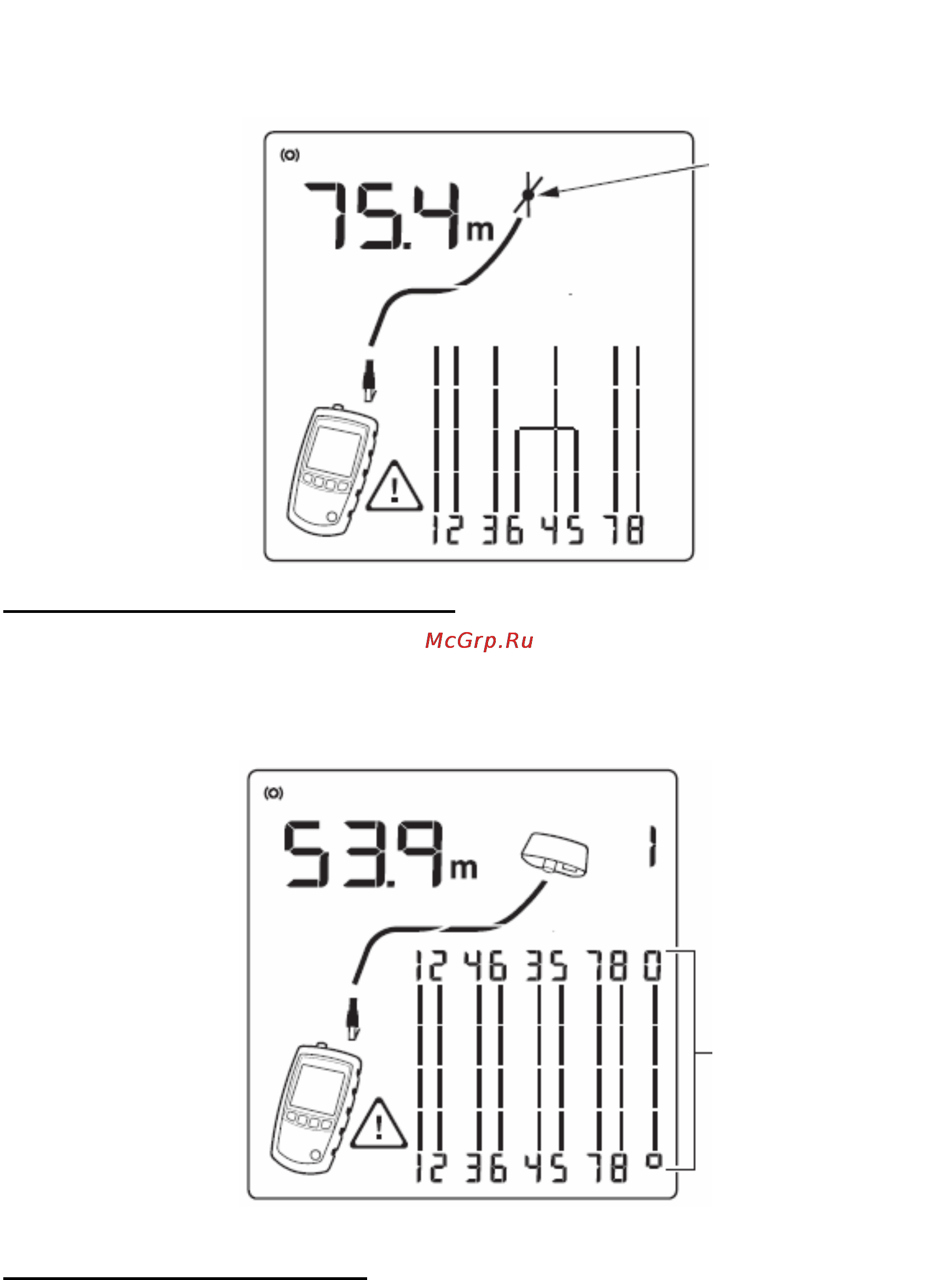

Перекрещивающиеся проводники

На рисунке показано перекрещивание проводников 3 и 4. Номер пар мигают

для отображения неисправности. Длина кабеля 53.9 метра, кабель

экранированный. Обнаружение перекрещивающихся пар необходим

удаленный адаптер для проверки схемы разводки.

Перекрещивающиеся пары

На рисунке показано, что пары 1,2 и 3,6 перекрещены. Номера

проводников мигают для удобства идентификации проблемы.

Перекрещенные пары возникают при ошибочной разделке кабеля – с одной

стороны по схеме 568А, а на другой по схеме 568В.

Иконка

«Замыкание»

Экран

присутствует
