Результаты тестирования

Обрыв в кабеле

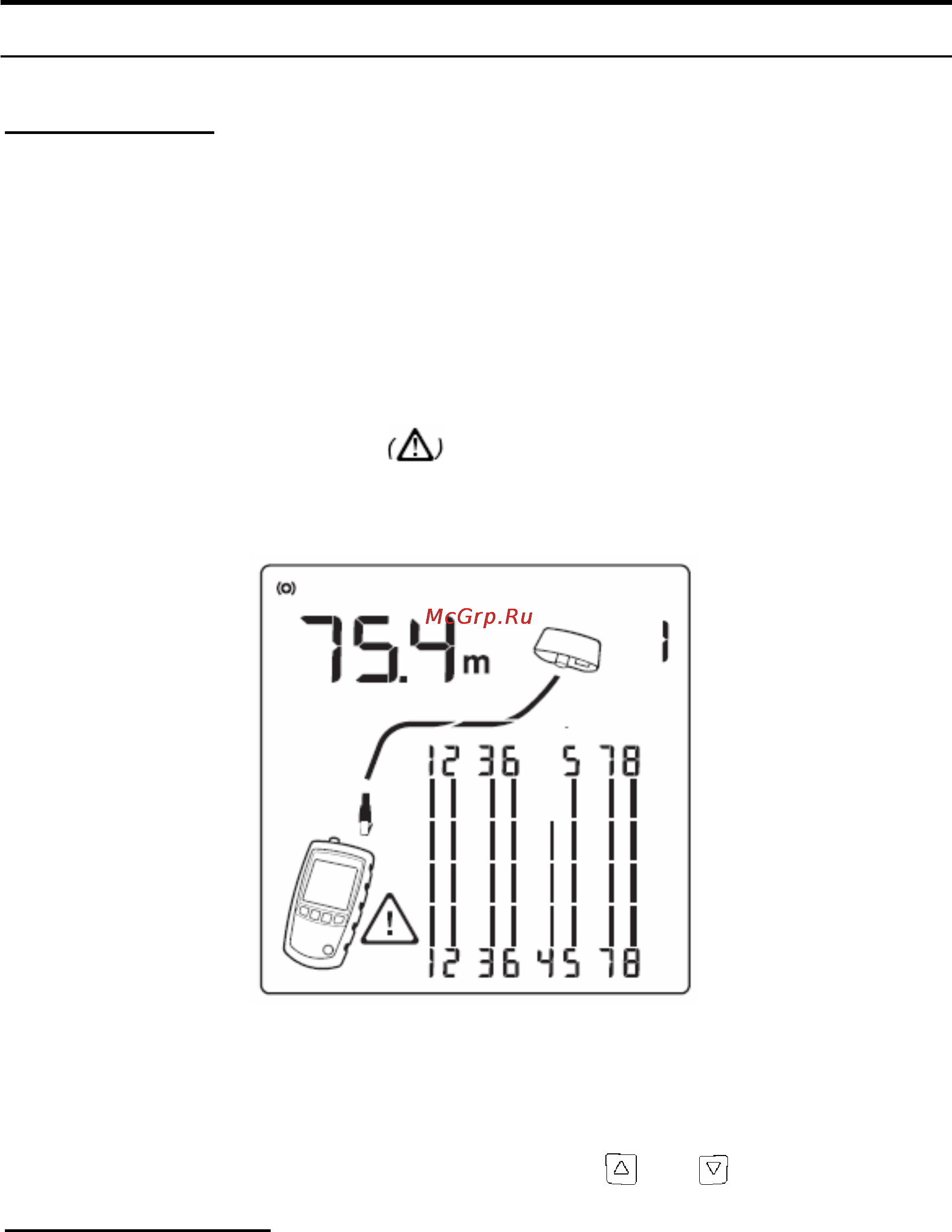

На рисунке показан результат тестирования кабеля – обрыв 4-го

проводника.

Примечание

Если один проводник в паре оборван и адаптер для проверки

схемы разводки или удаленный номерной идентификатор не

подключены, то на схеме будет показан обрыв обеих

проводников, составляющих данную пару.

Иконка предупреждения не появляется в случае если оба

проводника в паре оборваны, так как некоторые схемы

разводки это допускают.

Три сегмента, которые отображены на рисунке для проводника 4, означают,

что обрыв кабеля обнаружен на расстоянии ¾ от общей измеренной длины

кабеля. Измеренная длина кабеля 75.4 метра.

Для просмотра расстояния до обрыва можно перейти к подробным

результатам теста, воспользовавшись кнопками

или (см. стр.13).

Замыкание в кабеле

На рисунке показано замыкание между проводниками 5 и 6. Замкнутые

проводники мигают для наглядного отображения проблемы. Длина кабеля

75.4 метра.
