Proton DP-4204 [9/18] Винт
![Proton DP-4204 [9/18] Винт](/views2/1167834/page9/bg9.png)

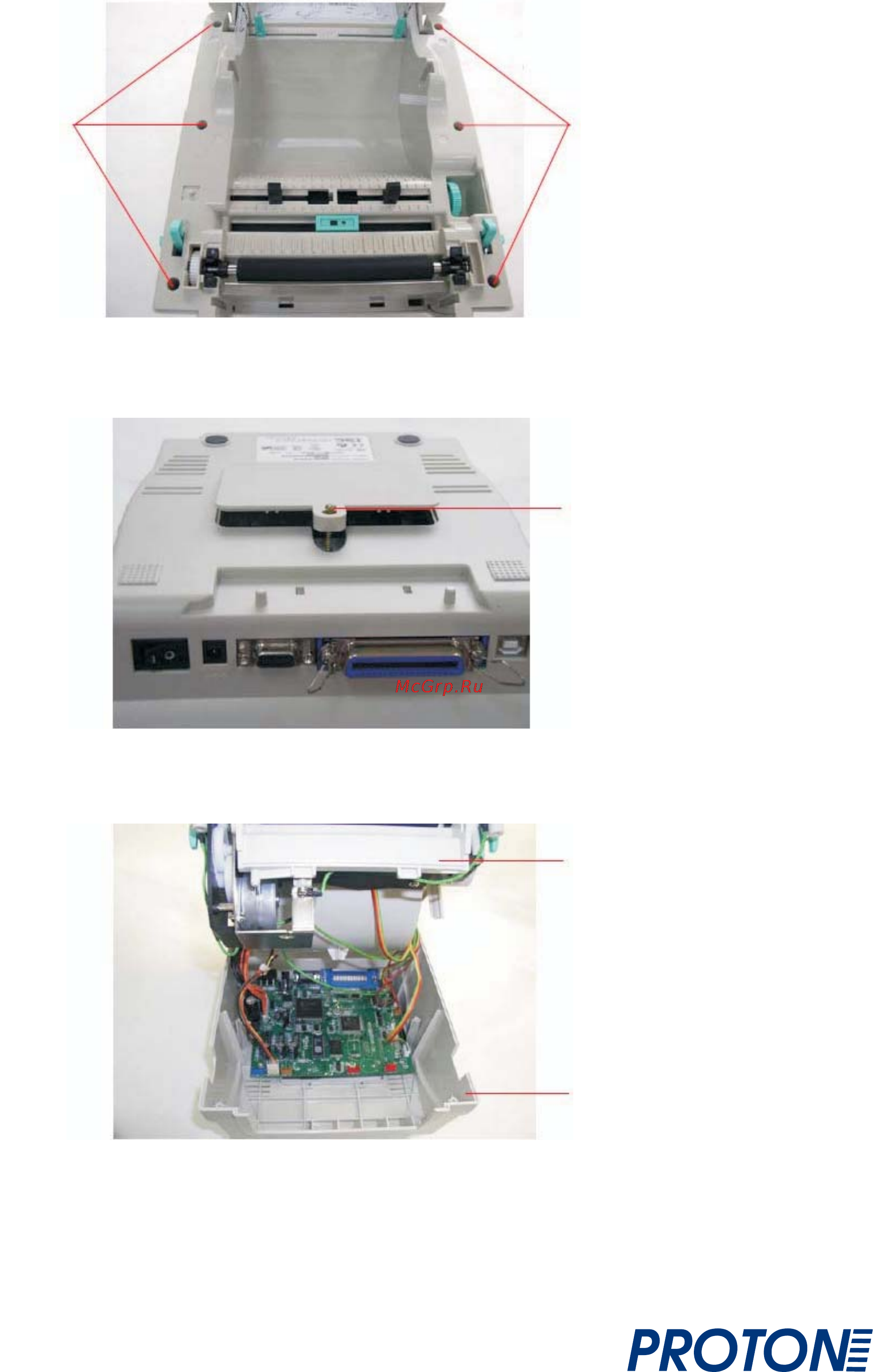

3. Открутите 6 винтов в нижней внутренней крышке.
Винты Винты
Рисунок 9. Открутите 6 винтов в нижней внутренней крышке
4. Переверните принтер вверх дном.
5. Открутите один винт из крышки платы памяти в нижней части принтера.
Винт
Рисунок 10. Открутите один винт из крышки платы памяти в нижней части принтера
6. Придерживая нижнюю крышку, поднимите рычаги, фиксирующие верхнюю крышку, и отделите нижнюю
внутреннюю крышку от нижней крышки.
Нижняя внутренняя
крышка
Нижняя крышка
Рисунок 11. Отделите нижнюю внутреннюю крышку от нижней крышки
7. Подключите красный соединитель отделителя этикеток от подложки к разъему JP17 на материнской
плате. Пропустите кабель красного соединителя через отверстие на передней стороне
нижней внутренней крышки. Затем, верните нижнюю внутреннюю крышку на место. Установите
отделитель этикеток в отверстие в нижней внутренней крышке.
9
