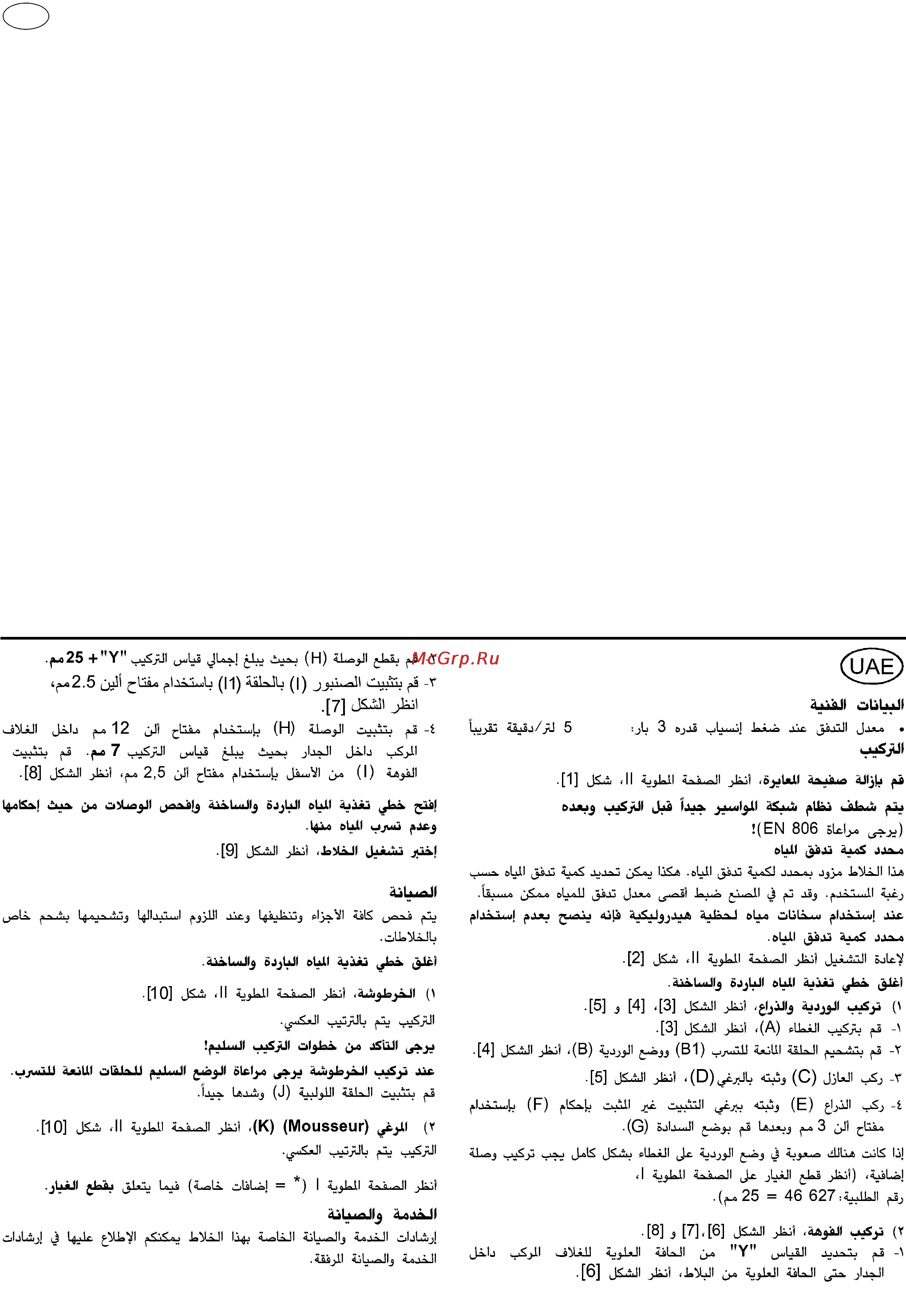

6
PL
Dane techniczne
•Natężenie przepływu przy ciśnieniu 3 bar: ok. 5 l/min
Instalacja
Usunąć szablon montażowy, zob. strona rozkładana II rys. [1].
Przed instalacją i po niej dokładnie przepłukać przewody
rurowe (przestrzegać EN 806)!
Ogranicznik przepływu
Armatura wyposażona jest w ogranicznik przepływu wody.
Dzięki temu można bezstopniowo i indywidualnie ustawić
natężenie przepływu wody. Przepływ nastawiono fabrycznie
na wartość maksymalną.
Wykorzystanie funkcji ogranicznika przepływu wody
wpołączeniu z włączanymi ciśnieniowo przepływowymi
podgrzewaczami wody nie jest zalecane.
Włączanie, zob. strona rozkładana II, rys. [2].
Zamknąć doprowadzenie wody zimnej i gorącej.
I. Montaż dźwigni i rozetki, zob. rys. [3], [4] i [5].
1. Wkręcić kołpak (A), zob. rys. [3].
2. Nasmarować uszczelkę (B1) i nasunąć rozetkę (B), zob. rys. [4].
3. Założyć wk
ład zatrzaskowy (C) i zamocować przy użyciu
śruby (D), zob. rys. [5].
4. Nałożyć dźwignię (E), przymocować lekko wkręconym
trzpieniem gwintowanym (F), przy pomocy klucza
imbusowego 3mm i nałożyć korek (G).
W przypadku, jeśli rozetki nie można wsunąć dostatecznie
daleko na kołpak, konieczne jest dodatkowo wmontowanie
elementu przedłużającego, (zob. części zamienne, strona
rozkładana I, nr kat.: 46 627 = 25mm).
II. Zamontować wylewkę, zob. rys. [6], [7] i [8].
1. Wyznaczyć wymiar „Y” od górnej krawędzi korpusu
podtynkowego, aż do górnej krawędzi płytek, zob. rys. [6].
2. Skrócić złączkę podłączeniową (H) tak, aby ogólny wymiar
wyniósł „Y” + 25mm.
3. Zamocować wylewkę (I) przy użyciu klucza imbuso-
wego 2,5mm do rozetki (I1), zob. rys. [7].
4. Wkręcić złą
czkę podłączeniową (H) do korpusu
podtynkowego przy użyciu klucza imbusowego 12mm tak,
aby ogólny wymiar wyniósł 7mm. Zamocować od dołu
wylewkę (I) przy użyciu klucza imbusowego 2,5mm,
zob. rys. [8].
Odkręcić zawory doprowadzenia wody zimnej i gorącej
oraz sprawdzić szczelność połączeń.
Sprawdzić działanie armatury, zob. rys. [9].
Konserwacja
Skontrolować wszystkie części, oczyścić i ewentualnie
wymienić, przesmarować specjalnym smarem do armatur.
Zamknąć doprowadzenie wody zimnej i gorącej.
I. Głowica, zob. strona rozkładana II, rys. [10].
Montaż odbywa się w odwrotnej kolejności.
Zwrócić uwagę na prawidłowy montaż!
Podczas montażu głowicy zwrócić uwagę na prawidłowe
osadzenie uszczelek.
Nałożyć złączkę gwintową (J) i dokręcić.
II. Perlator (K), zob. strona rozkładana II, rys. [10].
Montaż odbywa się w odwrotnej kolejności.
Części zamienne, zob. strona rozkładana I (* = wyposażenie
dodatkowe).
Pielęgnacja
Wskazówki dotyczące pielęgnacji armatury zamieszczono
wzałączonej instrukcji pielęgnacji.
