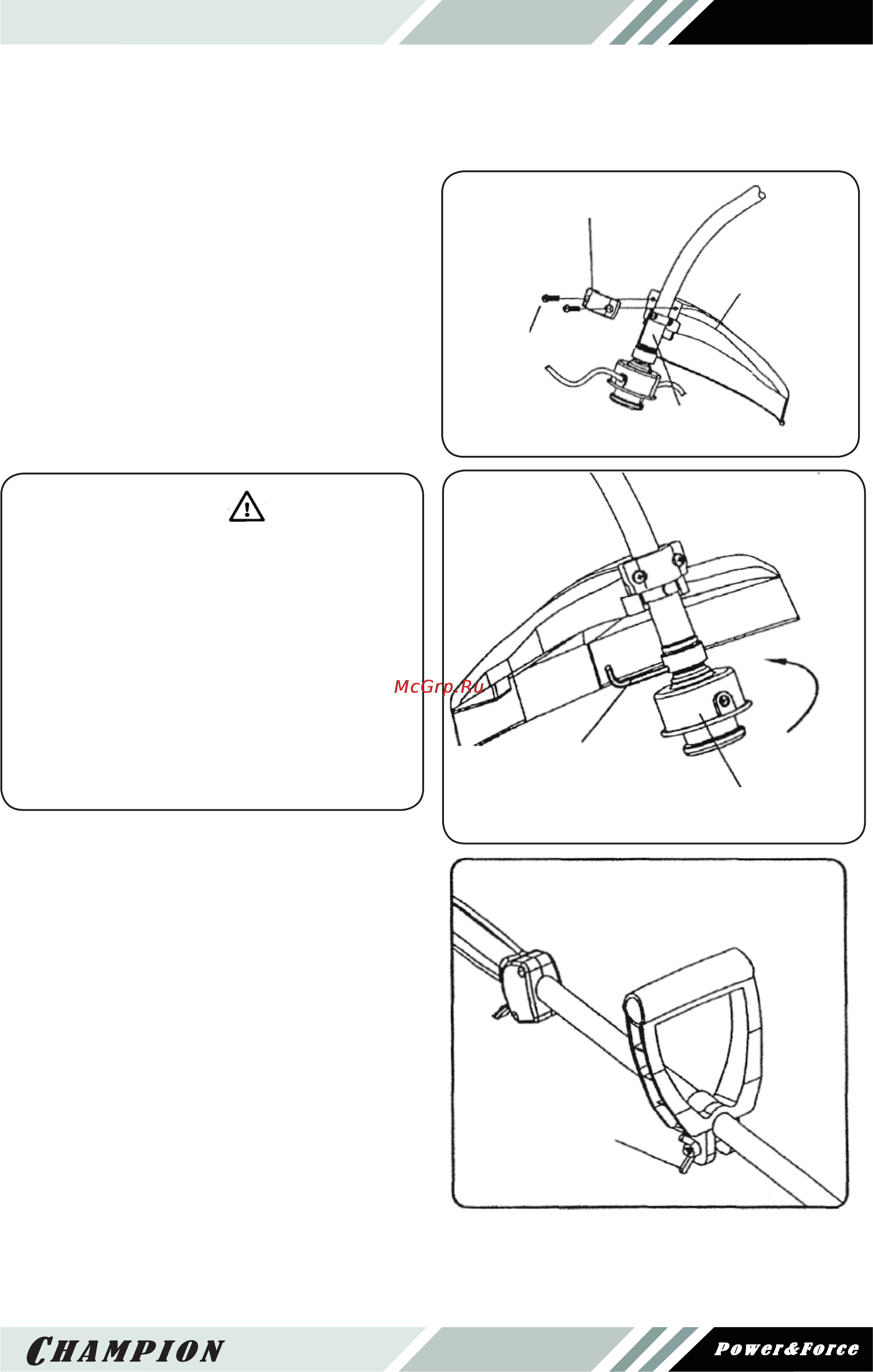

ПЛАСТМАССОВЫЙ ЩИТОК
(для режущей головки
с нейлоновой нитью)
Установите защитный щиток на вал и
вставьте винты.
Установив кронштейн в правильное
положение, затяните винты. (Следите за
положением установочного отверстия).
ПРЕДУПРЕЖДЕНИЕ
ОСТОРОЖНО
МОНТАЖ РЕЖУЩЕЙ ГОЛОВКИ
С НЕЙЛОНОВОЙ НИТЬЮ
Совместите отверстие крепёжной
пластины с отверстием вала
и установите блокиратор.
Плотно прикрепите режущую головку
к валу (вращайте по часовой стрелке).
Выньте блокиратор.
МОНТАЖ РУКОЯТКИ
Ослабьте гайку M6, крепящую рукоятку,
и поверните рукоятку на 180°.
Установите рукоятку в удобное для вас
рабочее положение и затяните гайку M6.
СБОРКА
РЕЖУЩАЯ ГОЛОВКА С НЕЙЛОНОВОЙ НИТЬЮ
БЛОКИРАТОР
ГАЙКА М6
ДЕРЖАТЕЛЬ
ЗАЩИТНЫЙ
КОЖУХ
СОЕДИНИТЕЛЬ
ВИНТ M5X25
11
