33
ПРЕДОСТЕРЕЖЕНИЕ: Во избежание риска получения серьезной травмы никогда не используйте проволоку или
армированную металлом леску вместо нейлоновой лески. Проволока может порваться и ее куски могут быть с
большой скоростью отброшены на оператора или других лиц.
Установка головки триммера (Рис. 21-22, стр. 30)
Установите верхний (A) фланец на место. Нажмите на кнопку фиксации головки (B) и затяните головку (C), вручную вращая ее
против часовой стрелки .
Установка ножа (Рис. 23-24)
Отпустите гайку (A) для модели DS 2600 или винт (A) для модели DS 3600, поворачивая ее/его по часовой стрелке; снимите
стакан (B) и нижний фланец (C). Установите нож (D) на верхний фланец (E), убедившись в правильности его направления
вращения. Установите нижний фланец (C), стакан (B) и затяните гайку (A) для модели DS 2600 или винт (A) для модели DS
3600 против часовой стрелки. Нажмите на кнопку фиксации (F), чтобы зафиксировать нож и позволить затяжку гайки (A) с
моментом 2.5 kgm (25 Nм).

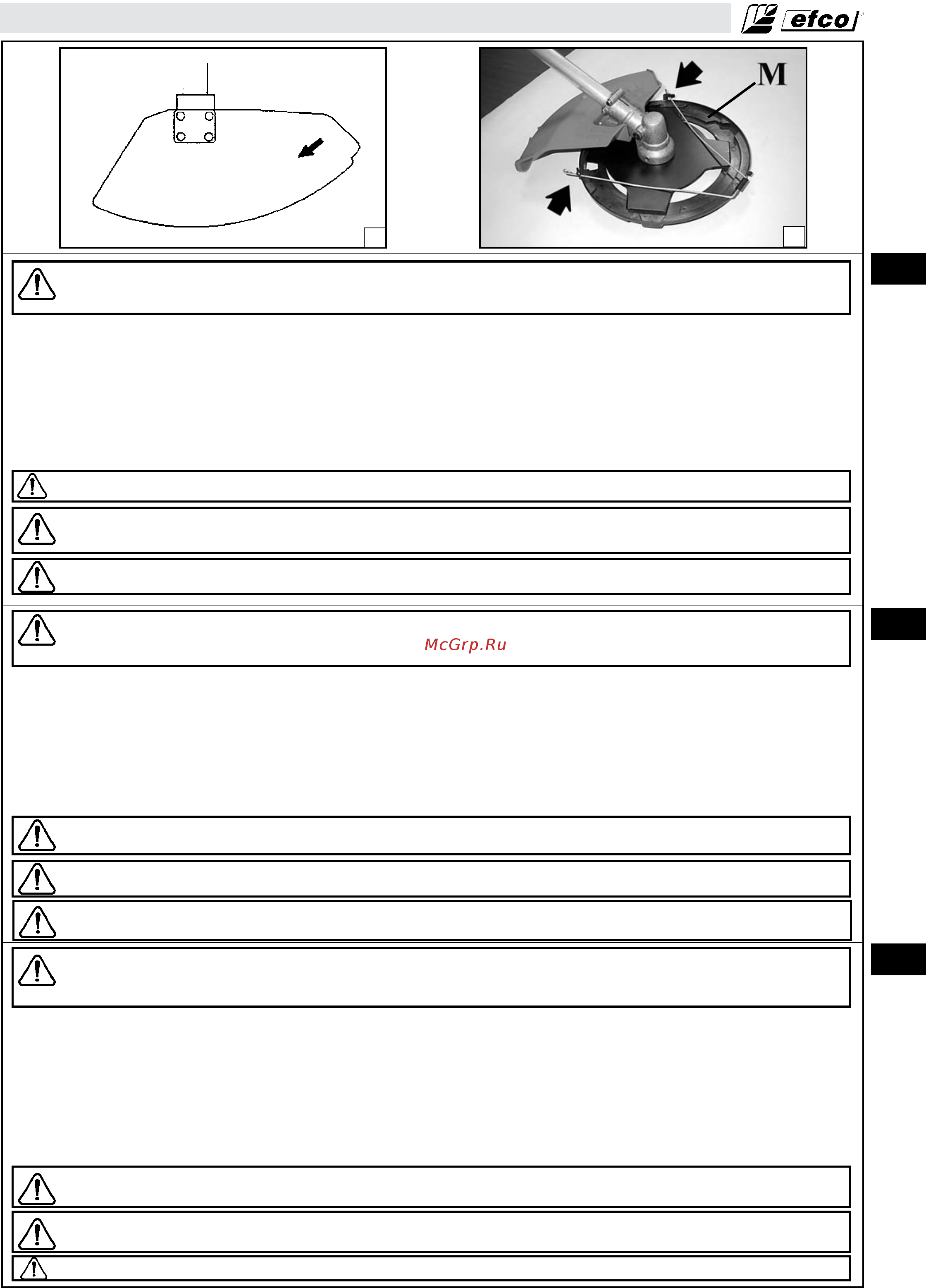

ПРЕДОСТЕРЕЖЕНИЕ: Стрелки на защитном щитке (Рис. 25) показывают правильное направление вращение
режущего органа.
ПРЕДОСТЕРЕЖЕНИЕ: Перед транспортировкой или складированием мотокосы установите защитное ограждение
ножа (M), код детали 4196086, как показано на рисунке (Рис .26).
ПРЕДОСТЕРЕЖЕНИЕ: Никогда не эксплуатируйте мотокосу без стакана (B, Рис. 23-24) во избежание повреждения
резьбы.
UPOZORNĚNÍ: Nikdy nepoužívejte místo nylonových řezných strun drát, kovem zesílenou strunu nebo jiný materiál.
Drát by mohl prasknout, odmrštit se a vysokou rychlostí dopadnout na uživatele nebo přihlížející osoby.
Montáž sekací hlavy (obr. 21-22, strana 30)
Umístěte správně horní (A) přírubu. Stiskněte tlačítko úchytky hlavy (B) a utáhněte hlavu (C) proti směru hodinových ručiček rukou.
Montáž nože (obr. 23-24)
Uvolněte matici (A) u DS 2600 nebo šroub (A) u DS 3600 ve směru hodinových ručiček; odstraňte kónickou podložku (B) a dolní přírubu
(C). Připevněte nůž (D) k horní přírubě (E) a zkontrolujte, zda je směr otáčení správný. Připevněte dolní přírubu (C), kónickou podložku (B)
a utáhněte matici (A) u DS 2600 nebo šroub (A) u DS 3600 proti směru hodinových ručiček. Stiskněte tlačítko úchytky (F) k zablokování
nože a matici (A) utáhněte na 2.5 kgm (25 Nm).
UPOZORNĚNÍ: Šipky na krytu řezného nástavce (obr. 25) ukazují správný směr otáčení řezného nástroje.
UPOZORNĚNÍ: Před přepravou nebo uložením křovinořezu nasaďte kryt nože (M) č. výr. 4196086 jako na obrázku (obr.
26).
VAROVÁNÍ: Nikdy nepoužívejte křovinořez bez kónické podložky (B, obr. 23-24), mohl by se poškodit závit.
OSTRZEŻENIE: Aby zmniejszyć ryzyko poważnych obrażeń, nigdy nie należy używać żyłek drucianych lub wzmocnionych
metalem zamiast żyłek nylonowych. Kawałki drutu mogą się odłamać i zostać wyrzucone z dużą prędkością w stronę
operatora lub osoby znajdującej się w pobliżu.
Montaż głowicy przycinarki (rys. 21-22, strony 30)
Założyć górny kołnierz (A). Wcisnąć przycisk mocujący głowicy (B) i ręcznie dokręcić głowicę (C) w kierunku przeciwnym do ruchu
wskazówek zegara.
Montaż ostrza (rys. 23-24)
Poluzować nakrętkę (A), w przypadku modelu DS 2600, lub śrubę (A), w przypadku modelu DS 3600, w kierunku zgodnym z ruchem
wskazówek zegara. Zdjąć nasadkę (B) i dolny kołnierz (C). Założyć ostrze (D) na górny kołnierz (E), sprawdzając, czy kierunek obrotu jest
prawidłowy. Założyć dolny kołnierz (C), nasadkę (B) i dokręcić nakrętkę (A), w przypadku modelu DS 2600, lub śrubę (A), w przypadku
modelu DS 3600, w kierunku przeciwnym do ruchu wskazówek zegara. Wcisnąć przycisk mocujący (F) w celu zablokowania ostrza i
dokręcić nakrętkę (A) momentem 2.5 kgm (25 Nm).
OSTRZEŻENIE: Strzałki na osłonie przystawki tnącej (rys. 25) wskazują prawidłowy kierunek obrotów narzędzia
tnącego.
OSTRZEŻENIE: W celu transportowania lub przechowywania kosy spalinowej należy założyć na ostrze osłonę
zabezpieczającą (M), nr cz. 4196086, jak pokazano na rysunku (rys. 26).
PRZESTROGA: Aby zapobiec uszkodzeniu gwintu, nigdy nie należy używać kosy spalinowej bez nasadki (B, rys. 23-24).
25
26
CZ
RUS
PL
