Конструкция модема
Модем LTE6100 состоит из двух блоков: внутреннего (комнатного)
совстроенным PoE-адаптером и внешнего (уличного) с интегрированной
MIMO-антенной. Связь внешнего блока с внутренним осуществляется через
Ethernet-кабель, по нему же внешний блок получает электропитание.

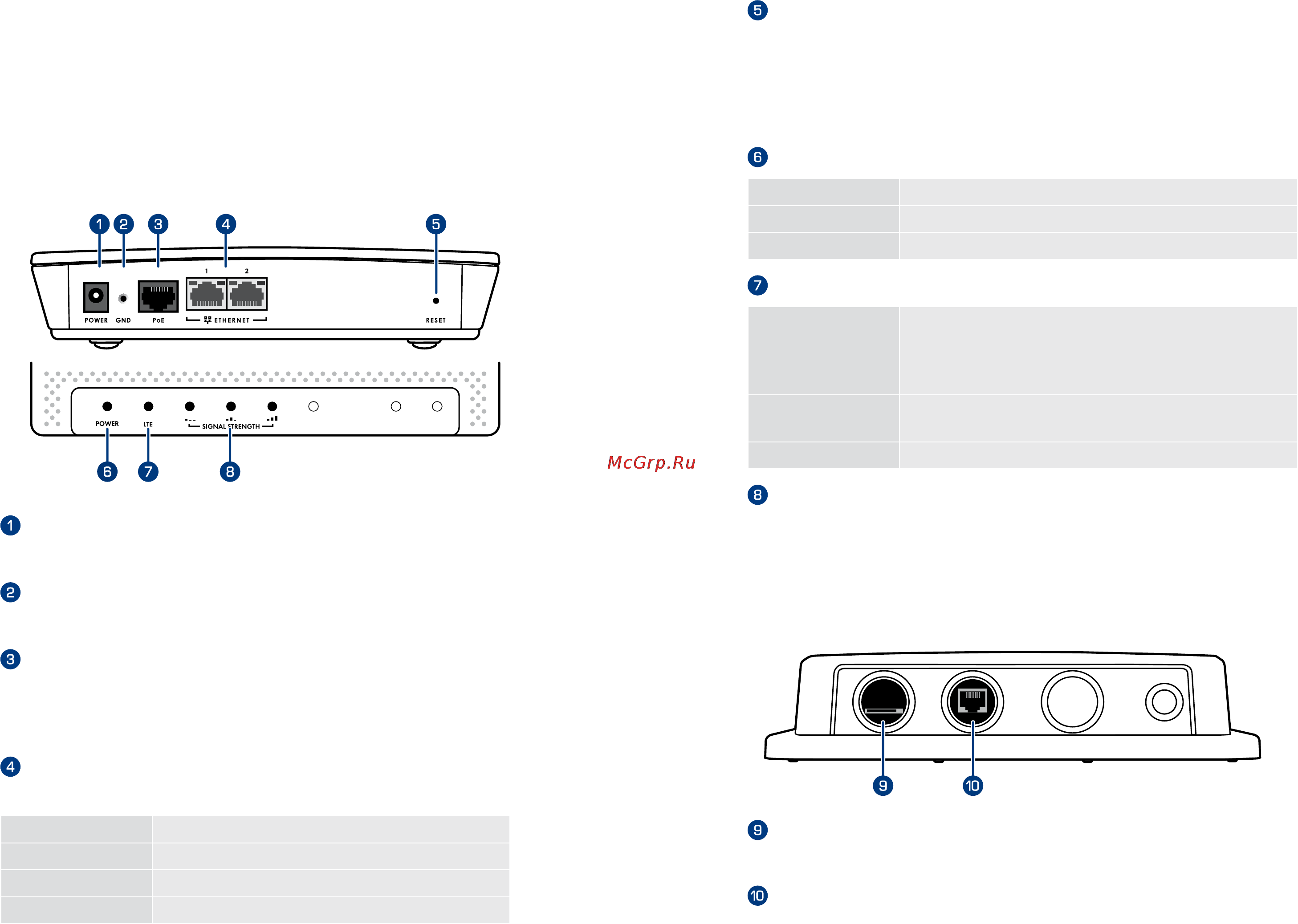

Внутренний блок модема LTE6100
Важно! Не выключайте модем, если одновременно мигают все его
индикаторы: идет автоматическое обновление микропрограммы.
Разъем «POWER» (Питание)
Разъем для подключения адаптера питания из комплекта поставки модема.
Контакт «GND» (Защитное заземление)
Контакт для присоединения заземляющего провода болтом М3.
Разъем «PoE» (Соединение с внешним блоком модема)
Разъем Ethernet для связи с внешним блоком модема и его питания.
Дляподключения внешнего блока используйте 4-парный UTP-кабель
категории CAT5 или выше. Длина кабеля не должна превышать 100 метров.
Два разъема «ETHERNET» с индикаторами (Домашняя сеть)
Разъемы для подключения компьютеров и других сетевых устройств.
Не горит Сетевое соединение не установлено
Зеленый, горит Установлено соединение 10/100 Мбит/с
Желтый, горит Установлено соединение 1 Гбит/с
Мигает Идет прием/передача данных по локальной сети
Кнопка «RESET» (Сброс пользовательских настроек)
Используйте эту кнопку, если требуется настроить модем заново или
пароль доступа к нему был утерян. Для восстановления настроек нажмите
и удерживайте кнопку заостренным предметом около 10 секунд, до техпор,
пока не погаснут все индикаторы модема. Индикатор «POWER» начнет
мигать, и через 2минуты модем загрузится с установками по умолчанию.
Индикатор «POWER» (Питание)
Не горит Модем выключен
Мигает Модем загружается
Горит Модем включен ифункционирует нормально
Индикатор «LTE» (Подключение к сети LTE)
Не горит Нет соединения с внешним блоком модема.
Если индикатор не загорается через 3 минуты
после включения модема, проверьте соединение
между внутренним и внешним блоками
Мигает Связь с внешним блоком установлена. Идет
поиск сети LTE и подключение к ней
Горит Связь с сетью LTE установлена
Индикаторы уровня сигнала сети LTE
Три индикатора, отображающие уровень принимаемого модемом
сигнала LTE. Максимальному уровню соответствуют три горящих
индикатора. Если ни один индикатор не горит, значит, уровень
сигнала недостаточен для соединения с сетью LTE.
Внешний блок модема LTE6100
Слот для SIM-карты
Слот для установки mini-SIM-карты оператора LTE.
Разъем PoE (Соединение с внутренним модулем)
Разъем для кабеля Ethernet, соединяющего внешний блок с внутренним.
