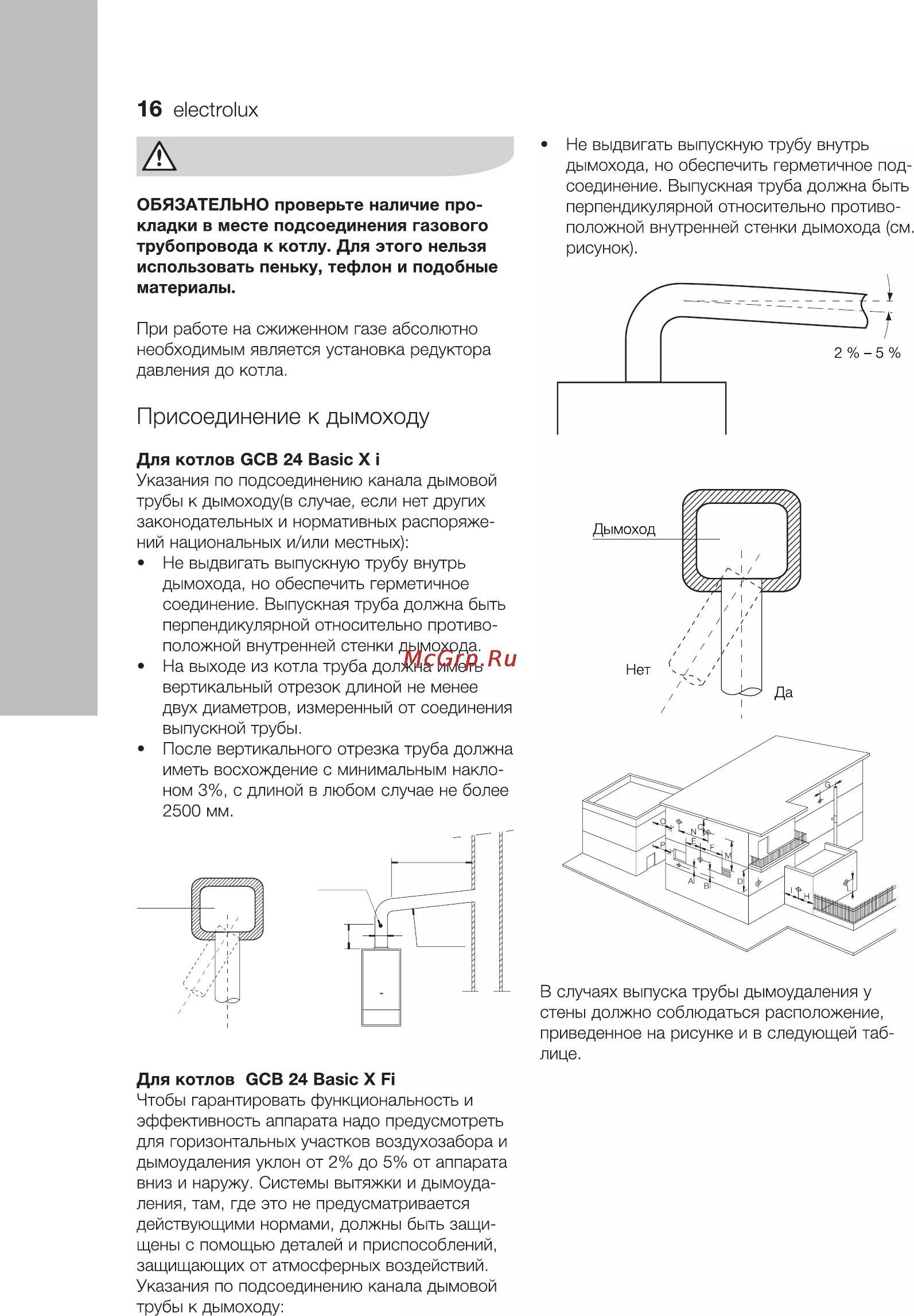

16 electrolux ОБЯЗАТЕЛЬНО проверьте наличие про кладки в месте подсоединения газового трубопровода к котлу Для этого нельзя использовать пеньку тефлон и подобные материалы Не выдвигать выпускную трубу внутрь дымохода но обеспечить герметичное под соединение Выпускная труба должна быть перпендикулярной относительно противо положной внутренней стенки дымохода см рисунок При работе на сжиженном газе абсолютно необходимым является установка редуктора давления до котла Присоединение к дымоходу Для котлов GCB 24 Basic X i Указания по подсоединению канала дымовой трубы к дымоходу в случае если нет других законодательных и нормативных распоряже ний национальных и или местных Не выдвигать выпускную трубу внутрь дымохода но обеспечить герметичное соединение Выпускная труба должна быть перпендикулярной относительно противо положной внутренней стенки дымохода На выходе из котла труба должна иметь вертикальный отрезок длиной не менее двух диаметров измеренный от соединения выпускной трубы После вертикального отрезка труба должна иметь восхождение с минимальным накло ном 3 с длиной в любом случае не более 2500 мм В случаях выпуска трубы дымоудаления у стены должно соблюдаться расположение приведенное на рисунке и в следующей таб лице Для котлов GCB 24 Basic X Fi Чтобы гарантировать функциональность и эффективность аппарата надо предусмотреть для горизонтальных участков воздухозабора и дымоудаления уклон от 2 до 5 от аппарата вниз и наружу Системы вытяжки и дымоуда ления там где это не предусматривается действующими нормами должны быть защи щены с помощью деталей и приспособлений защищающих от атмосферных воздействий Указания по подсоединению канала дымовой трубы к дымоходу
