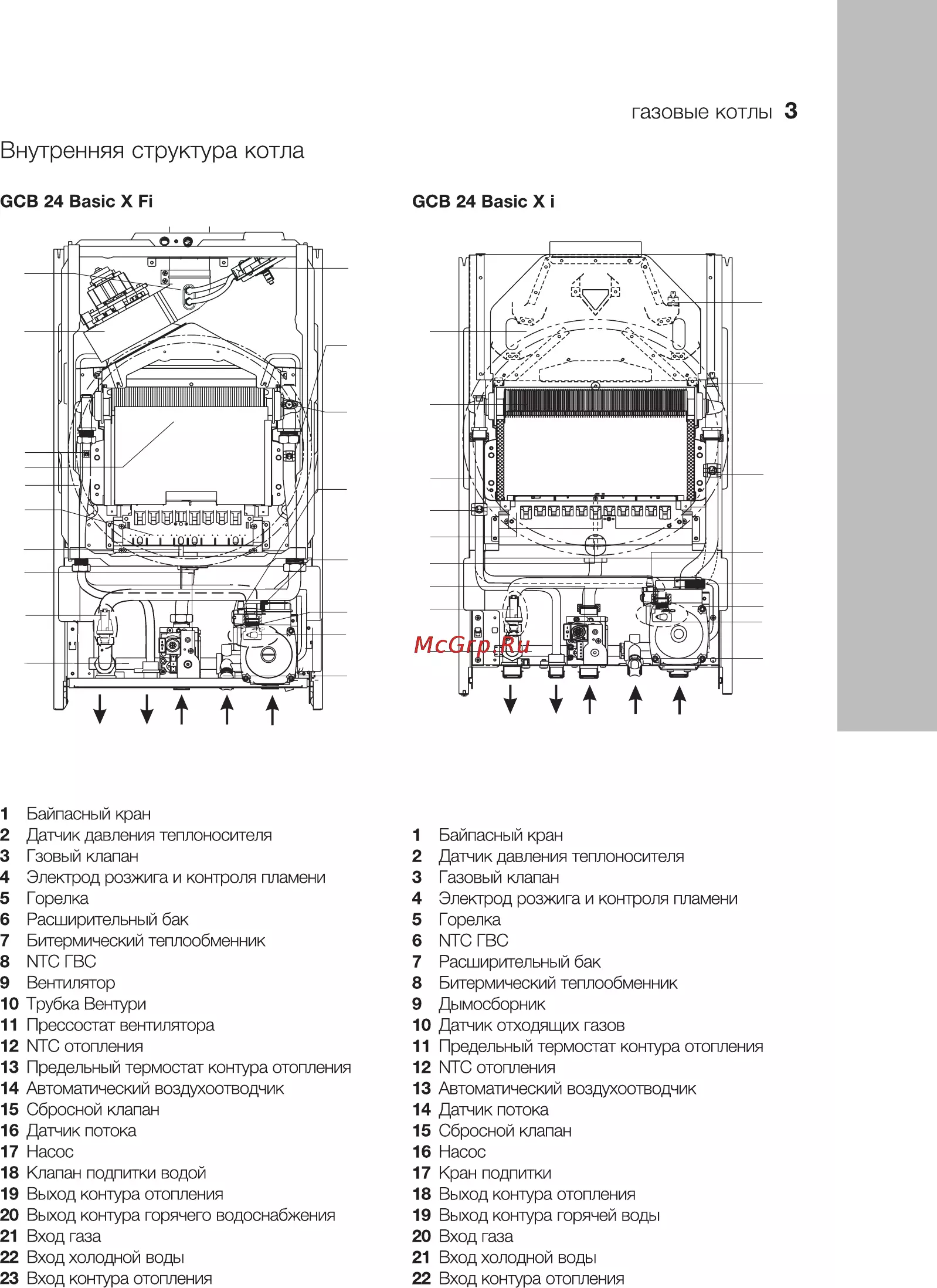

газовые котлы 3 Внутренняя структура котла ССВ 24 Basic X Р ССВ 24 Basic X 10 11 12 13 14 15 16 17 19 20 21 22 23 1 Байпасный кран 2 Датчик давления теплоносителя 3 Гзовый клапан 4 Электрод розжига и контроля пламени 5 Горелка 6 Расширительный бак 7 Битермический теплообменник 8 МТСГВС 9 Вентилятор 10 Трубка Вентури 11 Прессостат вентилятора 12 МТС отопления 13 Предельный термостат контура отопления 14 Автоматический воздухоотводчик 15 Сбросной клапан 16 Датчик потока 17 Насос 18 Клапан подпитки водой 19 Выход контура отопления 20 Выход контура горячего водоснабжения 21 Вход газа 22 Вход холодной воды 23 Вход контура отопления 18 19 20 21 22 1 Байпасньй кран 2 Датчик давления теплоносителя 3 Газовый клапан 4 Электрод розжига и контроля пламени 5 Горелка 6 МТСГВС 7 Расширительный бак 8 Битермический теплообменник 9 Дымосборник 10 Датчик отходящих газов 11 Предельный термостат контура отопления 12 МТС отопления 13 Автоматический воздухоотводчик 14 Датчик потока 15 Сбросной клапан 16 Насос 17 Кран подпитки 18 Выход контура отопления 19 Выход контура горячей воды 20 Вход газа 21 Вход холодной воды 22 Вход контура отопления
