5. Описание панели

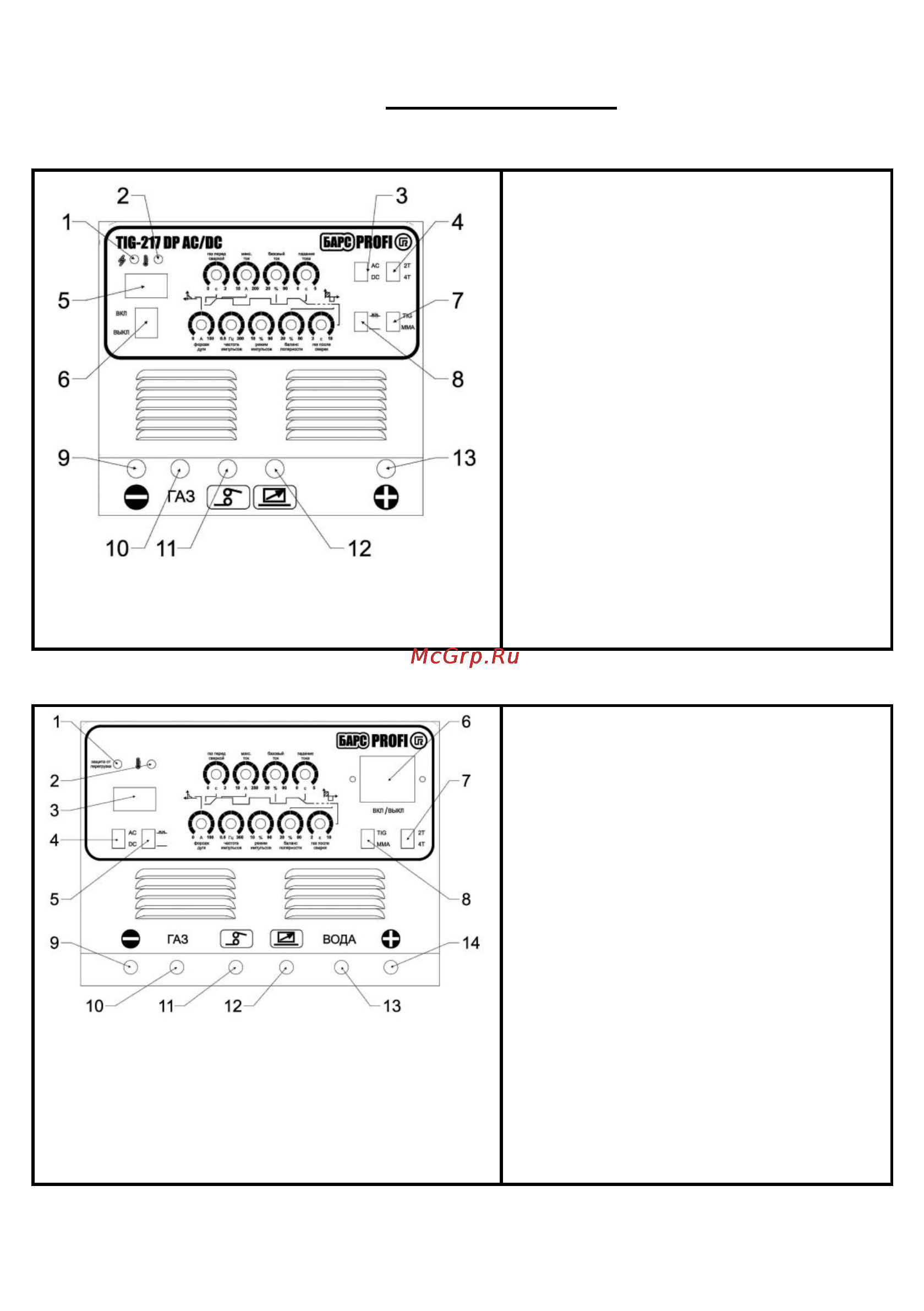

5.1 Передняя панель (TIG-217 DP AC/DC)
1. Сигнальная лампа 1 (загорается при
срабатывании защиты от перегрузки)
2. Сигнальная лампа 2 (загорается при
срабатывании термозащиты)
3. Переключатель режимов AC/DC
4. Переключатель режимов 2T/4T
5. Дисплей (показывает значение тока)
6. Тумблер включения и выключения
7. Переключатель режимов TIG/MMA
8. Переключатель режимов DC/Pulse
9. ―-‖ разъем для подключения сварочного
кабеля
10. Разъем для входа газа
11. Разъем кабеля управления горелкой
12. Разъем для подключения водного
охлаждения
13. ―+‖ разъем для подключения сварочного
кабеля
5.2 Передняя панель (TIG-257 DP AC/DC, TIG-317 DP AC/DC)
1. Сигнальная лампа 1 (загорается при
срабатывании защиты от перегрузки)
2. Сигнальная лампа 2 (загорается при
срабатывании термозащиты)
3. Дисплей (показывает значение тока)
4. Переключатель режимов AC/DC
5. Переключатель режимов DC/Pulse
6. Тумблер включения и выключения
7. Переключатель режимов 2T/4T
8. Переключатель режимов TIG/MMA
9. ―-‖ разъем для подключения сварочного
кабеля
10. Разъем для входа газа
11. Разъем кабеля управления горелкой
12. Разъем для подключения водного
охлаждения
13. ―+‖ разъем для подключения сварочного
кабеля
