14
Спецификация теплогенератора
№
Наименование
ДК 13П ДК 20П ДК 36П ДК 63П
1
Топливный бак
70-002-0100 70-002-0100 70-002-0200 70-002-0300
2
Сливная пробка
- - 70-002-0105 70-002-0105
3
Указатель топлива
70-007-0100 70-007-0100 70-007-0200 70-007-0200
4
Топливный фильтр
70-003-0100 70-003-0100 70-003-0200 70-003-0200
5
Крышка
топливного бака 70-006-0100 70-006-0100 70-006-0100 70-006-0100
6
Шнур питания
70-034-0110 70-034-0110 70-006-0210 70-006-0210
7
Выключатель питания
70-038-0100 70-038-0100 70-038-0100 70-038-0100
8
Дисплей
- - 70-040-0100 70-040-0100
9
Терморегулятор
- 70-031-0100 70-031-0100 70-031-0100
10
Нижняя часть корпуса
70-001-2267 70-001-2267 70-001-2277 70-001-2287
11
Воздупровод
70-035-0100 70-035-0200 70-035-0300 70-035-0500
12
Термостат
70-019-0100 70-019-0100 70-019-0205 70-019-0200
13
Камера сгорания
в сборе 70-011-0100 70-011-0200 70-011-0300 70-011-0500
14
Кронштейн фотодатчика
70-010-0101 70-010-0101 70-010-0101 70-010-0101
15
Топливопровод
70-036-0100 70-036-0200 70-036-0300 70-036-0500
16
Фотодатчик
70-016-0100 70-016-0100 70-016-0100 70-016-0100
17
Головка горелки
70-014-0101 70-014-0101 70-014-0301 70-014-0301
18
Сопло
70-015-0100 70-015-0200 70-015-0300 70-015-0500
23
Двойной электрод
(свеча
зажигания)
70-052-0100 70-052-0100 70-052-0200 70-052-0200
24
Двигатель
70-020-0110 70-020-0110 70-020-0210 70-020-0410
26
Статорное кольцо
70-020-0101 70-020-0101 70-020-0401 70-020-0401
27
Ротор
70-022-0100 70-022-0100 70-022-0200 70-022-0200
28
Лопасть ротора
70-022-0102 70-022-0102 70-022-0202 70-022-0202
29
Плита компрессора
70-020-0102 70-020-0102 70-020-0102 70-020-0102
30
Фильтр входной
70-054-0100 70-054-0100 70-054-0100 70-054-0100
31
Фильтр для удаления пуха
70-054-0102 70-054-0102 70-054-0102 70-054-0102
32
Фильтр выходной
70-023-0100 70-023-0100 70-023-0100 70-023-0100
33
Держате
ль фильтра 70-020-0103 70-020-0103 70-020-0103 70-020-0103
34
Крепежные болты
70-055-0100 70-055-0100 70-055-0100 70-055-0100
35
Шарик
70-020-0104 70-020-0104 70-020-0104 70-020-0104
36
Пружина
70-020-0105 70-020-0105 70-020-0105 70-020-0105
37
Регули
ровочный винт 70-020-0106 70-020-0106 70-020-0106 70-020-0106
38
Ниппель
70-014-0104 70-014-0104 70-014-0104 70-014-0104
39
Конденсатор
70-020-0130 70-020-0130 70-020-0135 70-020-0220
40
Вентилятор
70-024-0100 70-024-0200 70-024-0300 70-024-0400
41
Тра
нсформатор 70-037-0100 70-037-0100 70-037-0300 70-037-0300
42
Левая боковая крышка
70-008-0100 70-008-0200 70-008-0300 70-008-0450
43
Правая боковая крышка
70-009-0100 70-009-0100 70-009-0200 70-009-0300
44
Защитная решетка
70-016-0700 70-016-0700 70-016-0200 70-016-0220
45
Главная печатная плата в
сборе
70-027-0330 70-027-0335 70-027-0340 70-027-0340
46
Предохранитель
70-027-0120 70-027-0120 70-027-0120 70-027-0120
47
Фланцевая гайка
70-001-0105 70-001-0105 70-001-0105 70-001-0105
48
Верхняя крышк
а корпуса 70-001-2266 70-001-2266 70-001-2276 70-001-2286
49
Ящик для хранения
- - 70-053-0100 70-053-0100
50
Резиновая втулка
70-017-0100 70-017-0100 70-017-0100 70-017-0100
52
Воздушный манометр
70-025-0100 70-025-0100 70-025-0100 70-025-0100
53
Каб
ельный ввод 70-033-0100 70-033-0100 70-033-0200 70-033-0200
55
Ручка
70-001-0103 70-001-0103 - -
56
Передняя рукоятка
- - 70-042-0120 70-042-0123
57
Задняя рукоятка
- - 70-043-0130 70-043-0133
58
Опорная рама
- - 70-041-0101 70-041-0201
59
Колесная ос
ь - - 70-041-0103 70-041-0203
60
Колесо
- - 70-041-0415 70-041-0415
61
Заглушка на колесо
- - 70-041-0104 70-041-0104
63
Приспособление для
намотки шнура
70-032-0100 70-032-0100 70-032-0200 70-032-0200

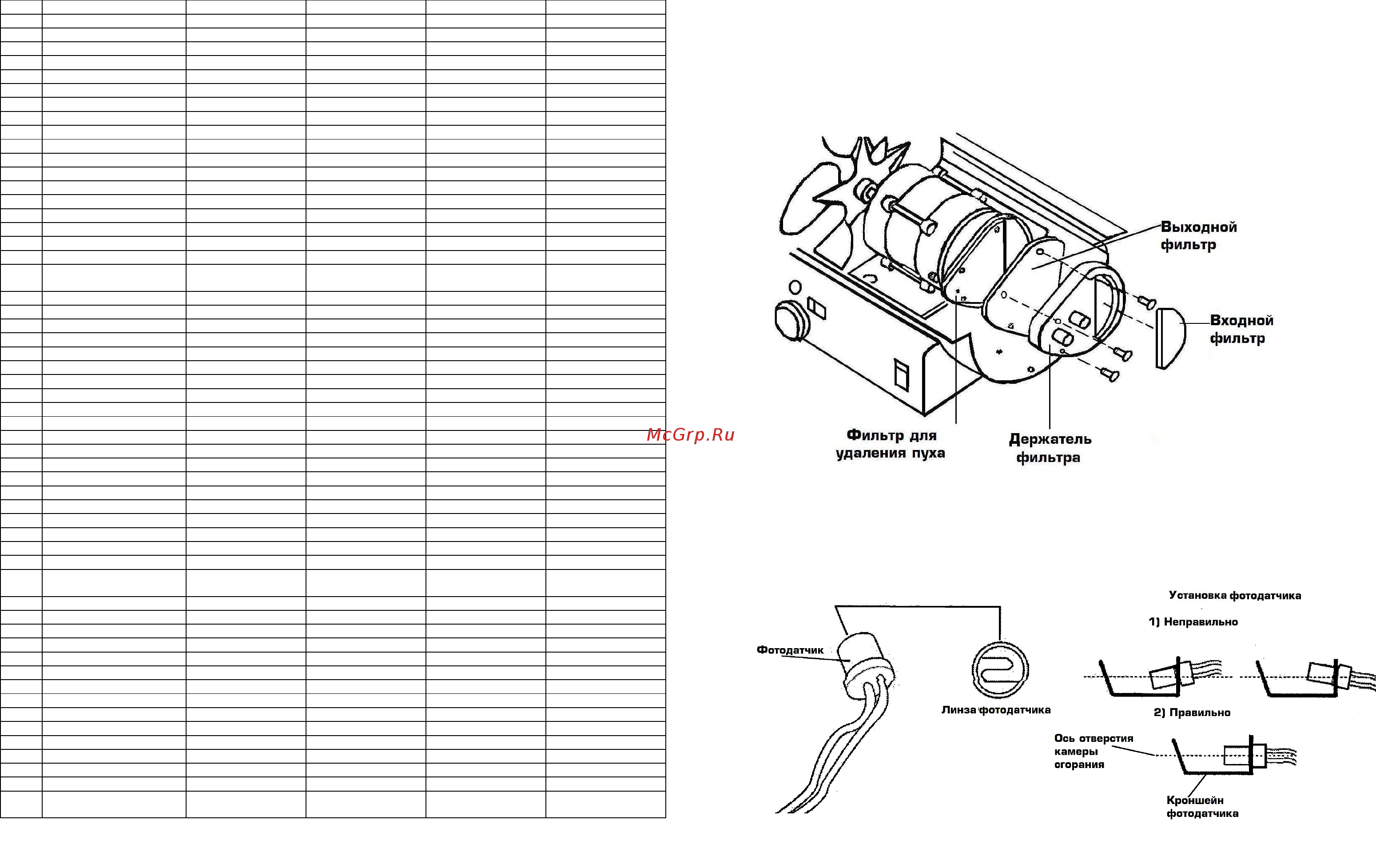

7
Топливный бак
Промывайте каждые 200 часов работы или при необходимости. Не используйте воду для промывки
бака. Используйте только чистое дизельное топливо.
Воздушные фильтры
Фильтр воздухоприемника следует каждые 500 часов работы или реже, в зависимости от условий,
заменять или промывать мылом с водой, а затем тщательно просушивать.
Фильтр на выходе и фильтр для удаления пуха следует заменять каждые 500 часов работы или реже
в зависимости от условий. (См. рис. 3)
Фотодатчик.
Фотодатчик следует чистить не реже одного раза за отопительный сезон в зависимости от условий.
Линзу фотодатчика следует протирать ватной палочкой, смоченной водой или спиртом. Обратите
внимание на правильное положение фотодатчика на рис. 4.
Рис.3
Рис. 4
