Pioneer PRS-A500 [3/10] Пред тем как использовать прибор
![Pioneer PRS-A500 [3/10] Пред тем как использовать прибор](/views2/1001699/page3/bg3.png)
3
Пред тем, как использовать прибор
Использование усилителя Pioneer БЕЗ нагрузки или использование динамиков с сопротивлени
ем 4 Ом (или меньше) при параллельном соединении приводит к появлению режима 2 Омго
(или меньше) моста (диаграмма Б). Неправильное соединение может привести к повреждению
усилителя, появлению дыма или перегреву. Поверхность усилителя может стать слишком горя
чей для прикосновения, что может быть причиной ожога.
Чтобы правильно установить или использовать режим «моста» для двухканального усилителя и
достигнуть нагрузки 4 Ом, необходимо параллельно подсоединить два динамика сопротивле
нием по 8 Ом к клеммам «Left +« (плюс слева) «Right » (минус справа) (см. диаграмму А) или
использовать один динамик с сопротивлением 4 Ом. Для четырехканального усилителя, как по
казано на диаграмме подключения внешних динамиков в режиме «моста», расположенной на
задней крышке усилителя, необходимо к каждой паре каналов параллельно подсоединить по
два динамика сопротивлением по 8 Ом, чтобы достичь нагрузки 4 Ом или использовать один
динамик с сопротивлением 4 Ом. Если у Вас есть вопросы или замечания, пожалуйста, свяжи
тесь с Вашим местным авторизированным представителем фирмы Pioneer или позвоните в
фирму Pioneer в службу помощи покупателям.
Предупреждение

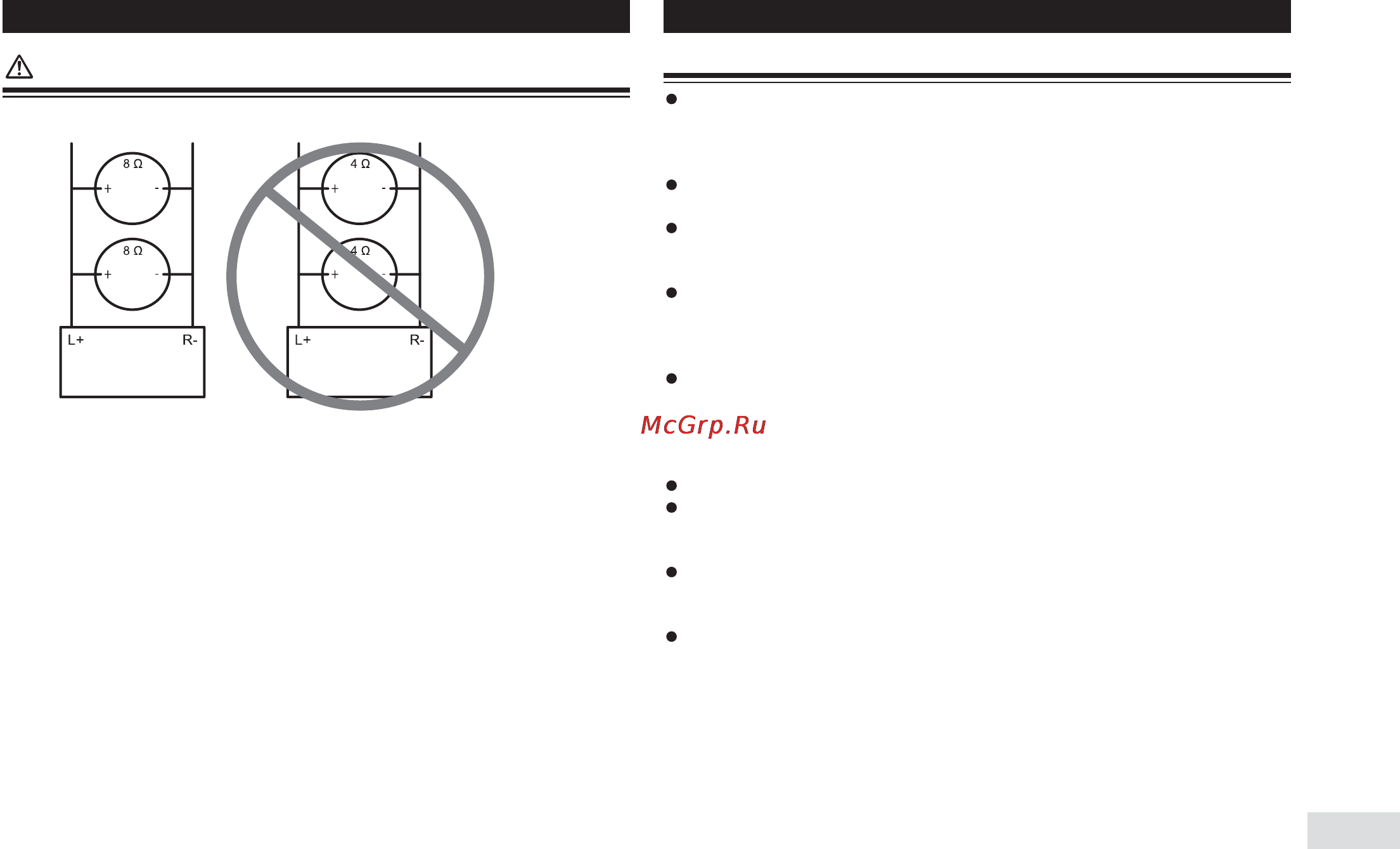

Диаграмма А – правильное подключение
Динамик
Динамик
Динамик
Динамик
Усилитель Pioneer
Усилитель Pioneer
Режим 4 Омго моста
Диаграмма Б – неправильное подключение
Режим 2 Омго моста
Предостережение
Для подключения усилителя используйте только специальные провода: красный провод для
подключения к аккумулятору и заземляющий провод [RD223], которые необходимо приоб
рести отдельно. Подсоедините провод от батареи напрямую к положительной клемме авто
мобильного аккумулятора, а заземляющий провод к корпусу автомобиля.
Не прикасайтесь к усилителю влажными руками. В противном случае, Вы можете получить
электрический шок. Также, не прикасайтесь к усилителю, если он влажный.
Для обеспечения безопасности дорожного движения и для сохранения безопасных условий
вождения, поддерживайте уровень громкости достаточно низким, чтобы Вы могли слышать,
что происходит на дороге.
Проверьте правильность подсоединения питания и динамиков, а также целостность плавких
предохранителей на батарее и усилителе. Установите причину неисправности и, при необ
ходимости, замените плавкий предохранитель новым предохранителем, имеющим тот же
размер и характеристики.
При наступлении ненормальных условий, для предотвращения выхода из строя усилителя
или динамиков, защитная электрическая цепь усилителя прервет поступление питания к уси
лителю (воспроизведение звука будет остановлено). В таком случае переведите выключа
тель питания усилителя в положение «OFF» (выключено) и проверьте подсоединение дина
миков и кабеля питания. Установив причину неисправности, устраните ее.
Если Вы не можете установить причину неисправности, свяжитесь с вашим дилером.
Чтобы предотвратить риск получения электрического шока или короткого замыкания во вре
мя подсоединения проводов и установке прибора, заранее убедитесь в том, что отсоединен
провод от отрицательного («») контакта батареи.
Во время сверления отверстий для установки усилителя убедитесь, что за панелью нет
никаких узлов. Убедитесь, что защищены от повреждения все кабели и важные части авто
мобиля, такие как бензопровод, тормозная магистраль и электрическая проводка.
НЕ позволяйте усилителю контактировать с жидкостями, которые, например, могут нахо
диться в месте установки усилителя. Результатом такого контакта может стать электричес
кий шок. Кроме того, результатом контакта с жидкостями могут стать повреждения усилите
ля и динамиков, задымление и перегрев. Вдобавок, поверхность усилителя и
присоединенных к нему динамиков может нагреться настолько сильно, что прикосновение к
ней может вызвать ожог.
prs-a500.qxd 03.09.2004 15:26 Page 3
