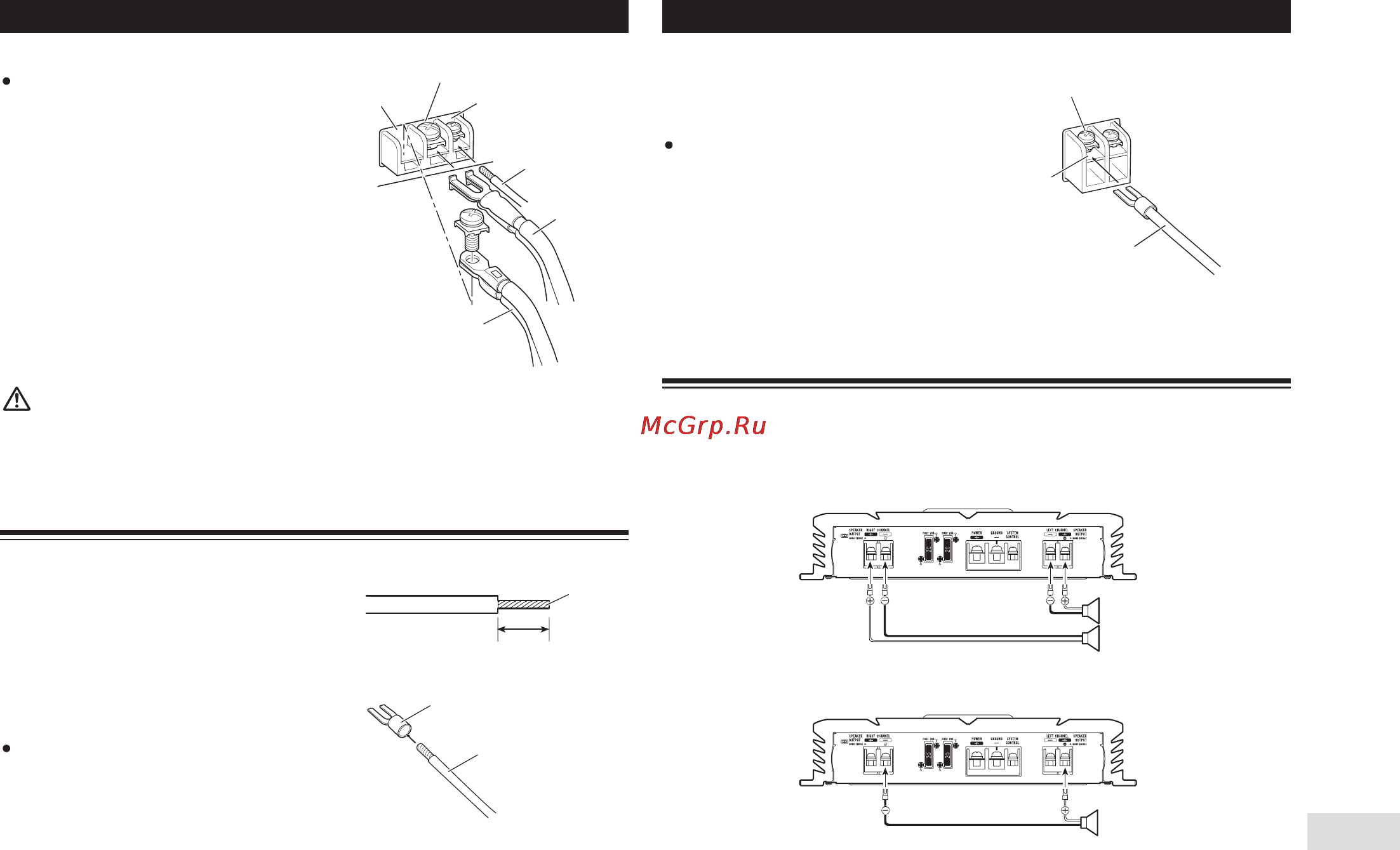

7
Подключение адинамиков
4. Подсоедините провода к терминалу.
Надежно закрепите провода при помощи
винтов терминала.
Контакт «GND» [Земля]
Контакт для подключения
провода дистанционного
управления системой
Провод дистанци+
онного управления
системой
Заземляю+
щий провод
Провод от батареи
Контакт пита+
ния (масса)
3. Подсоедините провода динамиков к
выходным терминалам усилителя,
предназначенным для подключения
динамиков.
Обеспечьте надежную фиксацию провода
при помощи винта.
Предостережение
Если провод от батареи будет недостаточно прочно прикреплен к соответствующему контакту,
то это может привести к сильному разогреву в области подсоединения и даже возможно появ+
ление небольшого возгорания.
Подсоединение выходных контактов динамиков
1. Вытяните конец провода динамика
на 10 мм и закрутите его при помо9
щи кусачек или плоскогубцев.
10 мм
Скрутите
2. На концы проводов наденьте нако9
нечники. Наконечники не входят в
комплект поставки.
Для закрепления наконечников используй+
те плоскогубцы.
Наконечник
Провод от динамика
Крепежный винт
Провод от
динамика
Выходной контакт
для подключения
динамика
Подключение проводов от динамика
Выходной режим динамика может быть двухканальным (стерео) или одноканальным (моно).
Проведите подключение динамиков в соответствии с используемым режимом так, как показано
на рисунке ниже.
Двухканальный режим (стерео)
Одноканальный режим (моно)
(Левый)
Динамик
(Правый)
Динамик
(Моно)
