1
Внимание!
Внимательно прочитайте инструкции перед началом эксплуатации
Выясните, где находятся кнопки включения и выключения теплогенератора. Ознакомьтесь со
способами управления теплогенератора.
Следуйте инструкциям по техническому обслуживанию и таблице неисправностей, описанным в данном
руководстве.
Не загораживайте входное и выходное отверстие теплогенератора.
Не используйте теплогенератор в подвалах и других помещениях, находящихся ниже уровня земли.
В помещении, где работает теплогенератор, должна быть обеспечена постоянная вентиляция в
соответствии с техническими характеристиками.
Размер помещения не должен быть меньше указанного в технических характеристиках.
Теплогенератор не должен использоваться в непосредственной близости от взрывоопасных веществ.
Проверьте исправность заземления изделия.
При выключении кабеля из розетки не тяните за кабель питания.
Ремонт износившихся и поврежденных кабелей питания, а также вилок должен производить только
квалифицированный рабочий авторизованного сервисного центра.
Для обеспечения безопасности всегда отключайте вилку из розетки перед разборкой теплогенератора,
техническим обслуживанием или в случае, когда теплогенератор не используется.
При установке промышленного газового теплогенератора соблюдайте нормы и правила по установке
аналогичного оборудования, принятых в вашем регионе.
При подключении теплогенератора к источнику газоснабжения тщательно соблюдайте нормативы,
действующие в вашем регионе.
Подключение электропитания
Характеристики сети электропитания, необходимой для эксплуатации теплогенератора:
220В, 50Гц, однофазная. Этот теплогенератор должен быть подключен к розетке, оснащенной
предохранителем на 10 А.
Внимание: теплогенератор должен быть заземлен.
Подключение газа
Этот теплогенератор должен быть подключен к линии подачи природного газа при оснащённой
соответствующим регулятором давления (требования к давлению газа приведены на паспортной
табличке). Подключение к источнику природного газа должен осуществлять квалифицированный
специалист.
Установка и эксплуатация
Установка
1. Определите наименование модели Вашего теплогенератора (это можно сделать, сверив
информацию, приведенную на паспортной табличке, со схемой, приведенной в данном Руководстве).
Все цифры, приведенные ниже, относятся к схеме, приведенной ниже.
2. Подключите теплогенератор к источнику газоснабжения (см. раздел «Подача газа» выше).
3. Подключите вилку кабеля питания (18) к розетке.
Включение теплогенератора
1. Установите кран подачи газа (15) в положение «Открыто».
2. Вставьте вилку разъема выносного термостата в разъем для выносного термостата (45).
3. Установите выключатель (16) в положение «I».
4. Визуально убедитесь, что теплогенератор работает правильно.
Газовый теплогенератор может быть укомплектован выносным термостатом, который позволяет
поддерживать температуру в помещении на заданном уровне.
Работать только с установленной вилкой для выносного термостата. Внутри вилки установлена
перемычка из провода, вместо которой при необходимости подключается выносной термостат. Перед
6
Упаковочный лист для КГ-100ПГ
Наименование
Кол
-
во, шт
Отметка
Газовый теплогенератор
КГ
-
100ПГ
1
Анкерны
й болт с кольцом 16*80
2
Упаковочный мешочек
2
Паспорт
1
Коробка упаковочная
1
Паллета
1

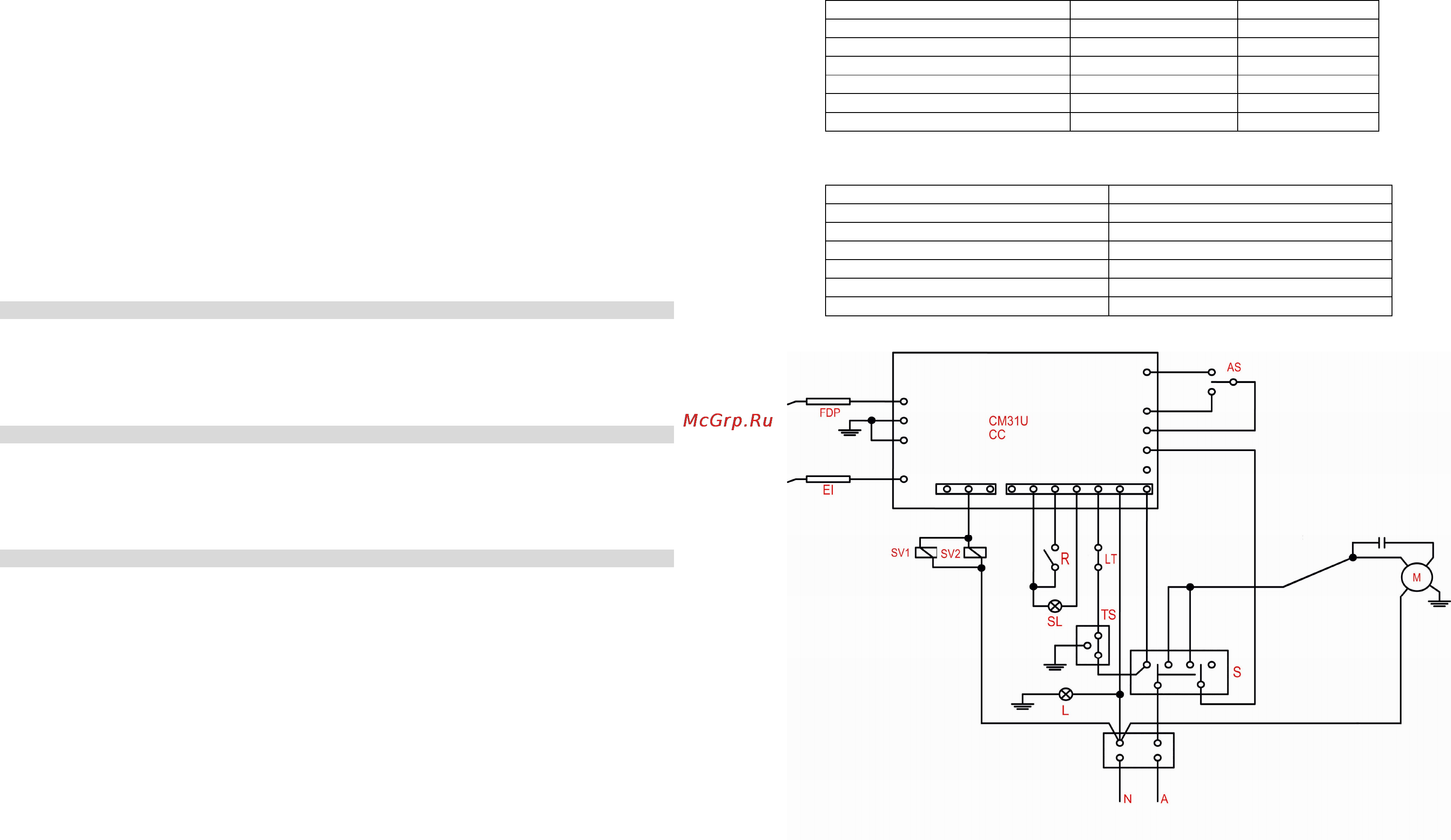

Схема подключения КГ-100ПГ
A
-
фаза
M
-
мотор
AS
-
датчик напора воздуха
N
-
нейтраль
CC
-
электронная плата
R
-
кнопка перезапуска
EI
-
электрод
S
-
в
ы
ключатель
двухполюсн
ый
FDP
-
детектор пламени
SL
-
лампочка кнопки перезапуска
L
-
контрольная лампочка
SV
-
соленоидный клапан
LT
-
предохранительный термостат 200
0
T
S
-
разъём выносного термостата
Содержание
- Грязном или запыленном помещении вам необходимо выполнить следующие работы по техническому 3
- Неполадок не забудьте отключить теплогенератор от источника электропитания 3
- Обслуживанию теплогенератора 3
- По окончанию каждого отопительного сезона или раньше если теплогенератор эксплуатируется в 3
- Подготовительные процедуры подготовительные процедуры отключите теплогенератор от розетки и источника газоснабжения удалите винты фиксирующие крышку снимите крышку обслуживание камеры сгорания отсоедините датчик напора воздуха затем извлеките камеру сгорания отсоедините газовую горелку проверьте её очистите продув в направлении противоположном направлению потока газа при помощи струи воздуха затем проверьте детектор пламени 59 электрод зажигания 34 на предмет износа и трещин в соответствии с приложенной схемой соберите все детали в обратной последовательности и устраните все протечки при помощи герметика подача газа для проверки исправности газоснабжения обратитесь в службу газа электроснабжение убедитесь в том что болты фиксирующие двигатель затянуты достаточно туго а также в надежности крепления винтов вентилятора проверьте надежность соединений всех контактов 3
- Подключением необходимо удалить перемычку из вилки выносного термостата если вы решили далее работать без выносного термостата то перемычку необходимо поставить на место при работе без выносного термостата перемычку в вилке не удалять отключение теплогенератора 1 установите кран подачи газа 15 в положение закрыто 2 позвольте вентилятору вращаться в течение 5 минут это необходимо для охлаждения обогревателя 3 после этого установите выключатель 16 в положение 0 4 отключите подачу газа 5 отключите вилку кабеля питания от розетки экстренное отключение теплогенератора 1 установите выключатель 16 в положение o 2 отключите подачу газа 3 установите кран подачи газа 15 в положение закрыто 4 отключите вилку кабеля питания от розетки 5 перед дальнейшей эксплуатацией теплогенератора убедитесь в том что неполадки устранены примечание если теплогенератор не используется в течение значительного периода времени отсоедините его от сети электропитания и от источника газоснабжения использование теплогене 3
- Таблица а1 перечень деталей к внешнему виду теплогенератора кг 100пг 3
- Техническое обслуживание предупреждение перед началом выполнения работ по техническому обслуживанию или устранению 3
