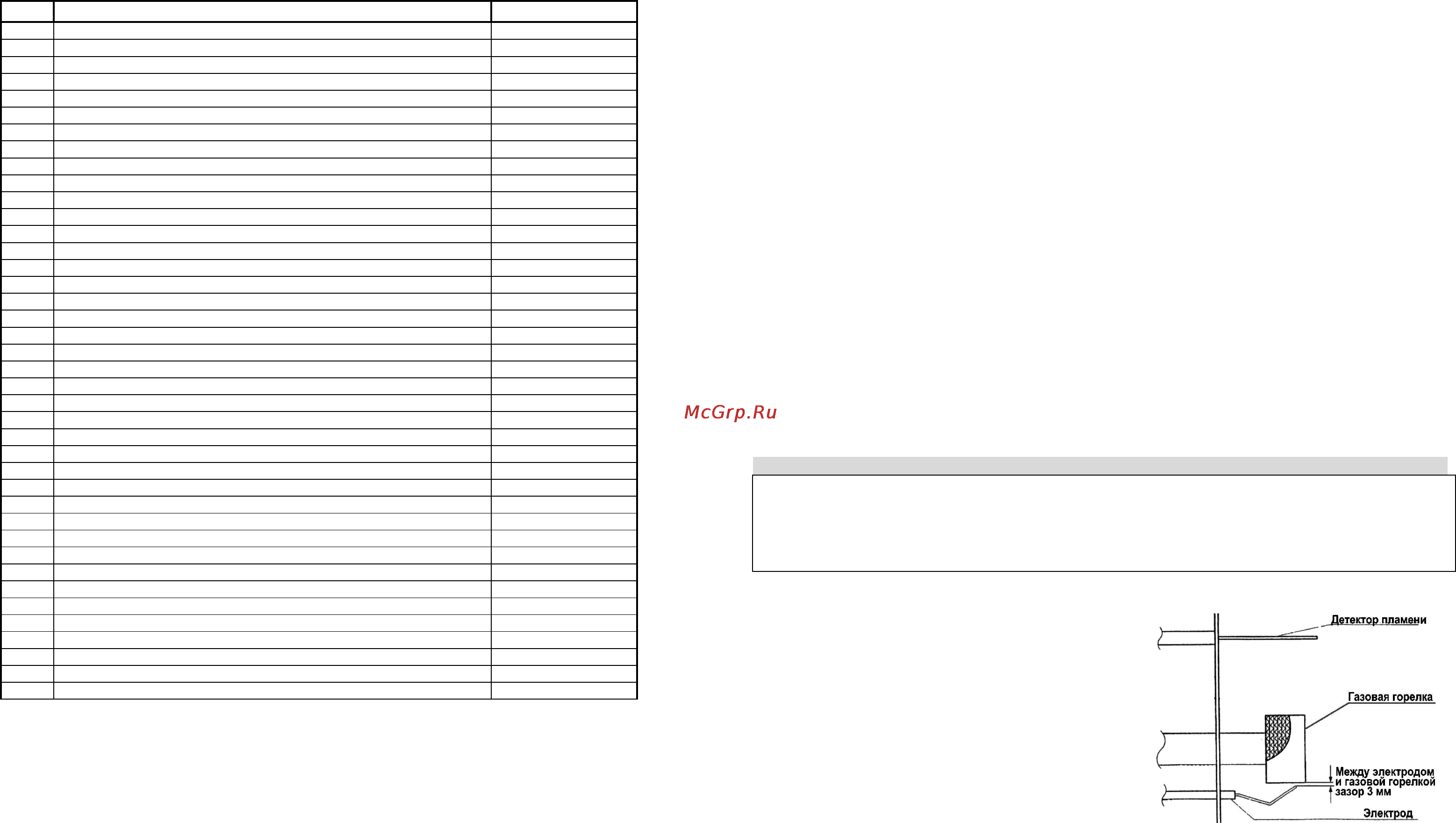

Таблица А1 Перечень деталей к внешнему виду теплогенератора КГ-100ПГ
№ Наименование КГ-100ПГ
1 Корпус КГ-90ПГ.10.000
2 Коробка электрическая ДН КГ-90ПГ.30.000
3 Крышка верхняя КГ-90ПГ.00.001*
4 Держатель решетки КГ-90ПГ.19.000
5 Крышка электрокоробки 100124 (05.24.030)
6 Колесо пневматическое PR2400
7 Стопор шайба 33265С
8 Анкерный болт с кольцом 16*80
11 Кнопка перезапуска ДН-52Н.42.000
14 Ниппель 3/8*19 - 1/2*14 КГ-50ПГ.13.002
15 Шаровый кран 33246
16 Выключатель двухполюсный 33124
18 Шнур ПВС 3*0,75 33417.01
25 Ниппель 1/8*28М - 3/8*19М КГ-50ПГ.13.004
26 Соленоидный клапан 33446
27 Камера сгорания цилиндр КГ-90ПГ.07.001
28 Микропереключатель 33129
29 Кронштейн датчика напора КГ-50ПГ.10.001
30 Ниппель 3/8*19М - 3/8*19М КГ-50ПГ.13.001
31 Кронштейн термостата КГ-90ПГ.05.001
33 Горелка КГ-90ПГ.06
34 Электрод 33317
39 Стопорное кольцо 33039
40 Газовое сопло 3,4 33270
41 Термостат 200 33041А
б/п Клеммная колодка 33432
43 Кабельный ввод PG9 48417Е
45 Разъем для выносного термостата 33070
46 Держатель сопла 33046
59 Детектор пламени 33066
60 Электронная плата 33068/А
61 Шасси 345 КГ-90ПГ.04.000
73 Контрольная лампочка 33125
75 Решетка выходная КГ-90ПГ.11
76 Внешний цилиндр камеры сгорания КГ-90ПГ.02
77 Диск камеры сгорания КГ-90ПГ.01
81 Дно ложемента КГ-90ПГ.00.003
82 Ложемент КГ-90ПГ.08
87 Кронштейн крепёжный камеры сгорания КГ-90ПГ.07.002
91 Крыльчатка в сборе 33252/А
2
подключением необходимо удалить перемычку из вилки выносного термостата. Если Вы решили далее
работать без выносного термостата, то перемычку необходимо поставить на место.
При работе без выносного термостата перемычку в вилке не удалять.
Отключение теплогенератора
1. Установите кран подачи газа(15) в положение «Закрыто».
2. Позвольте вентилятору вращаться в течение 5 минут – это необходимо для охлаждения
обогревателя.
3. После этого установите выключатель (16) в положение «0».
4. Отключите подачу газа.
5. Отключите вилку кабеля питания от розетки.
Экстренное отключение теплогенератора
1. Установите выключатель (16) в положение «O».
2. Отключите подачу газа.
3. Установите кран подачи газа (15) в положение «Закрыто».
4. Отключите вилку кабеля питания от розетки.
5. Перед дальнейшей эксплуатацией теплогенератора убедитесь в том, что неполадки устранены.
Примечание: Если теплогенератор не используется в течение значительного периода времени,
отсоедините его от сети электропитания и от источника газоснабжения.
Использование теплогенератора в летний период для вентиляции помещения
- Установите выключатель (16) в положение «I». После завершения эксплуатации установите его в
положение «O» и отсоедините вилку кабеля питания от розетки.
Примечание: Когда теплогенератор используется в качестве вентилятора, не подключайте его к
источнику газоснабжения.
Техническое обслуживание
Предупреждение: Перед началом выполнения работ по техническому обслуживанию или устранению
неполадок не забудьте отключить теплогенератор от источника электропитания.
По окончанию каждого отопительного сезона (или раньше, если теплогенератор эксплуатируется в
грязном или запыленном помещении) вам необходимо выполнить следующие работы по техническому
обслуживанию теплогенератора.
Подготовительные процедуры
Отключите теплогенератор от розетки и источника
газоснабжения. Удалите винты, фиксирующие крышку,
снимите крышку.
Обслуживание камеры сгорания
Отсоедините датчик напора воздуха, затем извлеките
камеру сгорания. Отсоедините газовую горелку.
Проверьте её, очистите, продув в направлении,
противоположном направлению потока газа при помощи
струи воздуха. Затем проверьте детектор пламени (59),
электрод зажигания (34) на предмет износа и трещин в
соответствии с приложенной схемой.
Соберите все детали в обратной последовательности и устраните все протечки при помощи герметика.
Подача газа
Для проверки исправности газоснабжения обратитесь в Службу Газа.
Электроснабжение
Убедитесь в том, что болты, фиксирующие двигатель, затянуты достаточно туго, а также в надежности
