2. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ И ПРОВЕРКА

РАБОТЫ

После подключения к источнику питания (в соответствии с предыдущими

указаниями) следует проверить исправность работы освещения и двигателя.

3. УСТАНОВКА РЕЖИМА РАБОТЫ

3.1 УСТАНОВКА РЕЖИМА РАБОТЫ «ВЫТЯЖКА»

В этом режиме воздух выводится наружу по специальному воздуховоду, который

приобретается дополнительно. При этом режиме работы не следует использовать

угольный фильтр. Вытяжка должна быть подключена к отверстию, выводящему

воздух наружу при помощи эластичного трубопровода (Ø 100 мм

или 100x100 мм

При монтаже вытяжки для этого режима следует действовать

следующим образом:

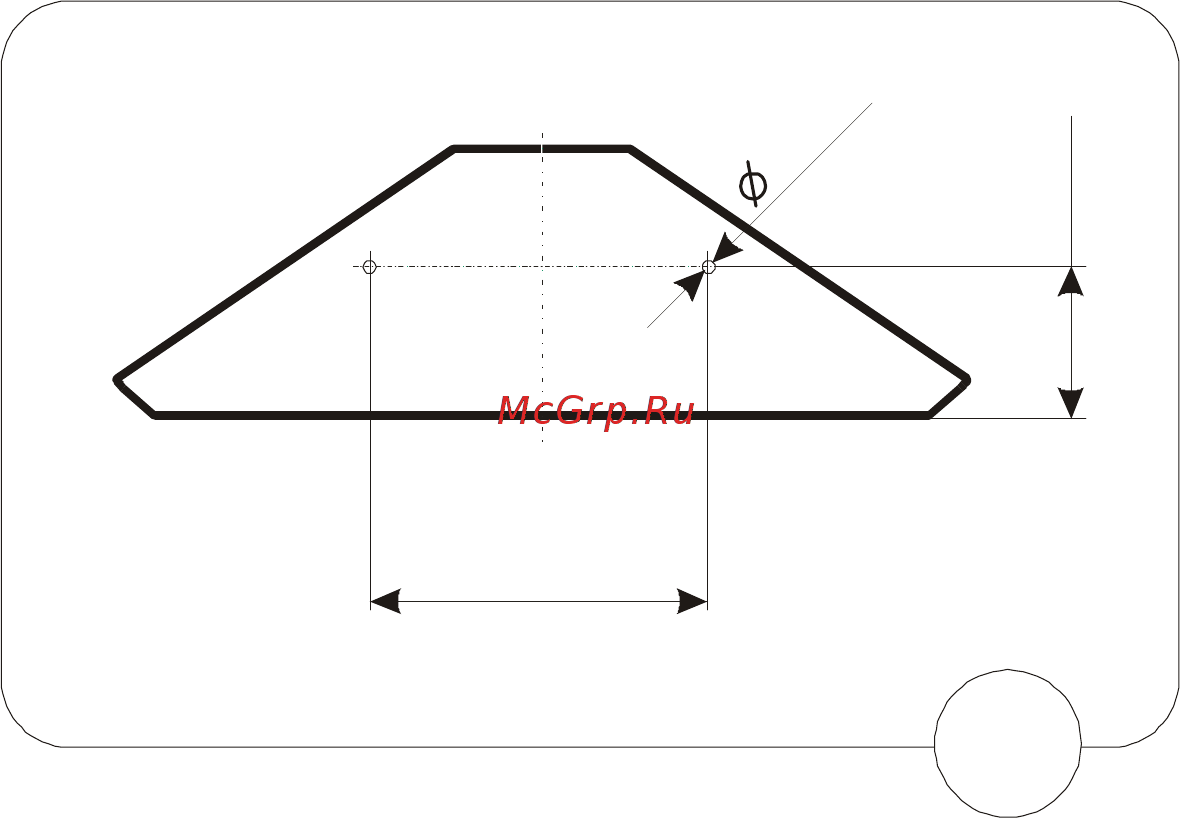

1. Закрепить вытяжку на стене (рис.3) при помощи шурупов. Чтобы упростить

обозначение отверстий корпуса на стене, можно воспользоваться изготовленным

бумажным шаблоном.

2. Присоединить вытяжку к вентиляционному воздуховоду при помощи

предварительно приобретенной трубы вывода воздуха (размер Ø 100 мм или

100x100 мм). Другой конец трубы соединить с пластиковой муфтой. После

монтажа вставить вилку вытяжки в источник питания.

3. Над вентиляционным воздуховодом установить направляющую воздуха,

которую следует соединить при помощи 2-х маленьких винтов с верхней

трубой (возле выходных отверстий). Если вентиляционное отверстие

расположено за пределами обеих труб, направляющую, после установки на

распорный штырь, надо согнуть под углом 90

и прижать к стене для

обеспечения возможности выхода воздуха.

4. Закрепить нижнюю трубу в пластиковом рукаве корпуса вытяжки при помощи

2-х маленьких винтов.
