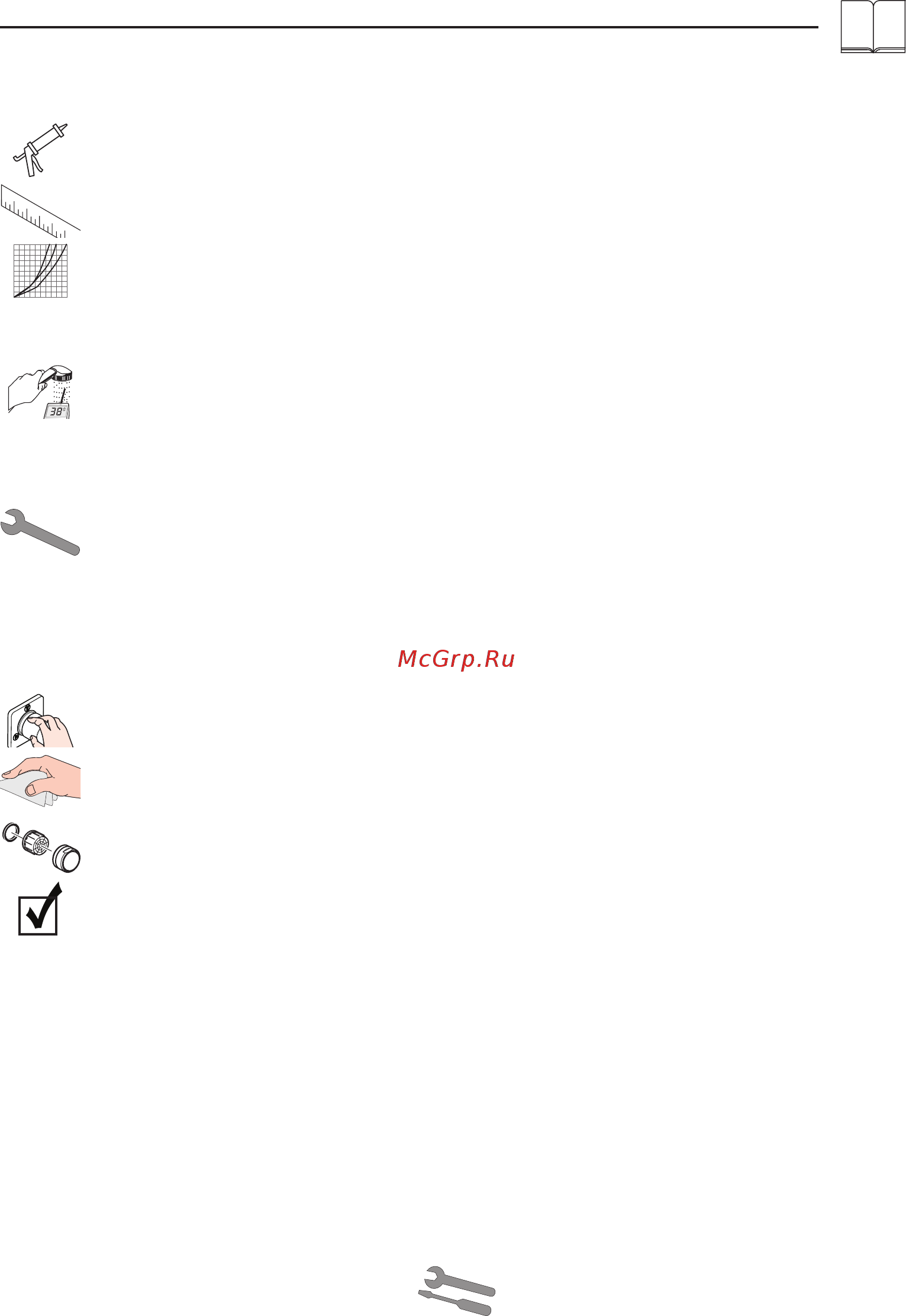

15
Montáž
viz strana 46
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150 ± 12mm
Přípoje G 1/2: studená vpravo - teplá vlevo
Vlastní jištění proti zpětnému nasátí.
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
6 Bezpečnostní pokyny
6 Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6 Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6 Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
Česky
Montaż
patrz strona 46
Polski
Znak jakości (patrz strona 56)
Części serwisowe (patrz strona
52)
Czyszczenie
patrz dołączona broszura.
Obsługa (patrz strona 49)
Konserwacja (patrz strona 54)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN
1717 i miejscowymi przepisami, musi być
kontrolowane (DIN 1988, raz w roku).
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 48. W połączeniu
z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest
konieczny.
Schemat przepływu
(patrz strona 50)
Odpływ prysznica
Odpływ wanny
Wymiary (patrz strona 50)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
