Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l‘giene del corpo.
I bambini e gli adulti aetti da menomazioni siche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l‘eetto di droghe
o alcolici.
Attenzione! Compensare le dierenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Termostatico in combinarcione con scal-
dabagni istantanei
Inoltre, nella docetta che verrà installata, sarà anche
necessario inserire un riduttore di portata.
Termostatico Doccia: In combinarcione con scalda-
bagni istantanei deve essere disattivato il tasto di
risparmio d‘acqua ECOSTOP „95771000".
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 – 0,5MPa
Pressione di prova: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Sicurezza antiriusso
•
•
Italiano
Manutenzione (vedi pagg. 65)
Per garantire la scorrevolezza dell’ele-
mento di regolazione, di tanto in tanto si
dovrebbe regolare il termostatico passan-
do da tutto caldo a tutto freddo.
Il miscelatore termostatico è dotato di
una valvola antiritorno. La valvola di non
ritorno deve essere controllata regolar-
mente come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno
una volta all‘anno).
•
•
Taratura (vedi pagg. 63)
Eettuata l’installazione del miscelatore ter-
mostatico bisogna controllare la temperatura
di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di
prelievo non corrisponde a quella ssata sul
termostato.

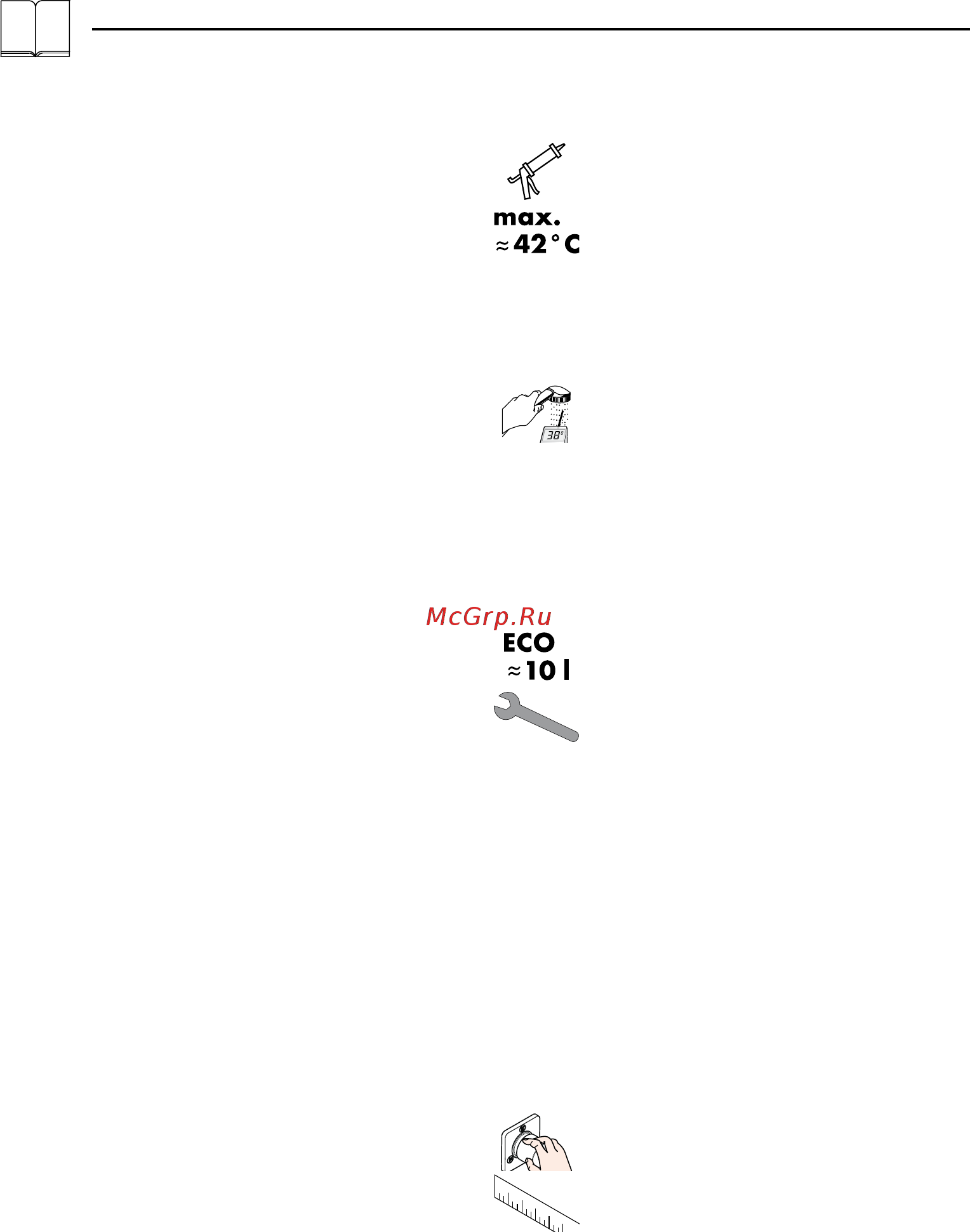

Safety Function (vedi pagg. 61)
Grazie alla funzione antiscottature Safety la
temperatura massima per esempio max. 42º
C desiderata è facilmente regolabile.
Procedura (vedi pagg. 67)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
ECOSTOP (vedi pagg. 64)
Ingombri (vedi pagg. 69)
8
