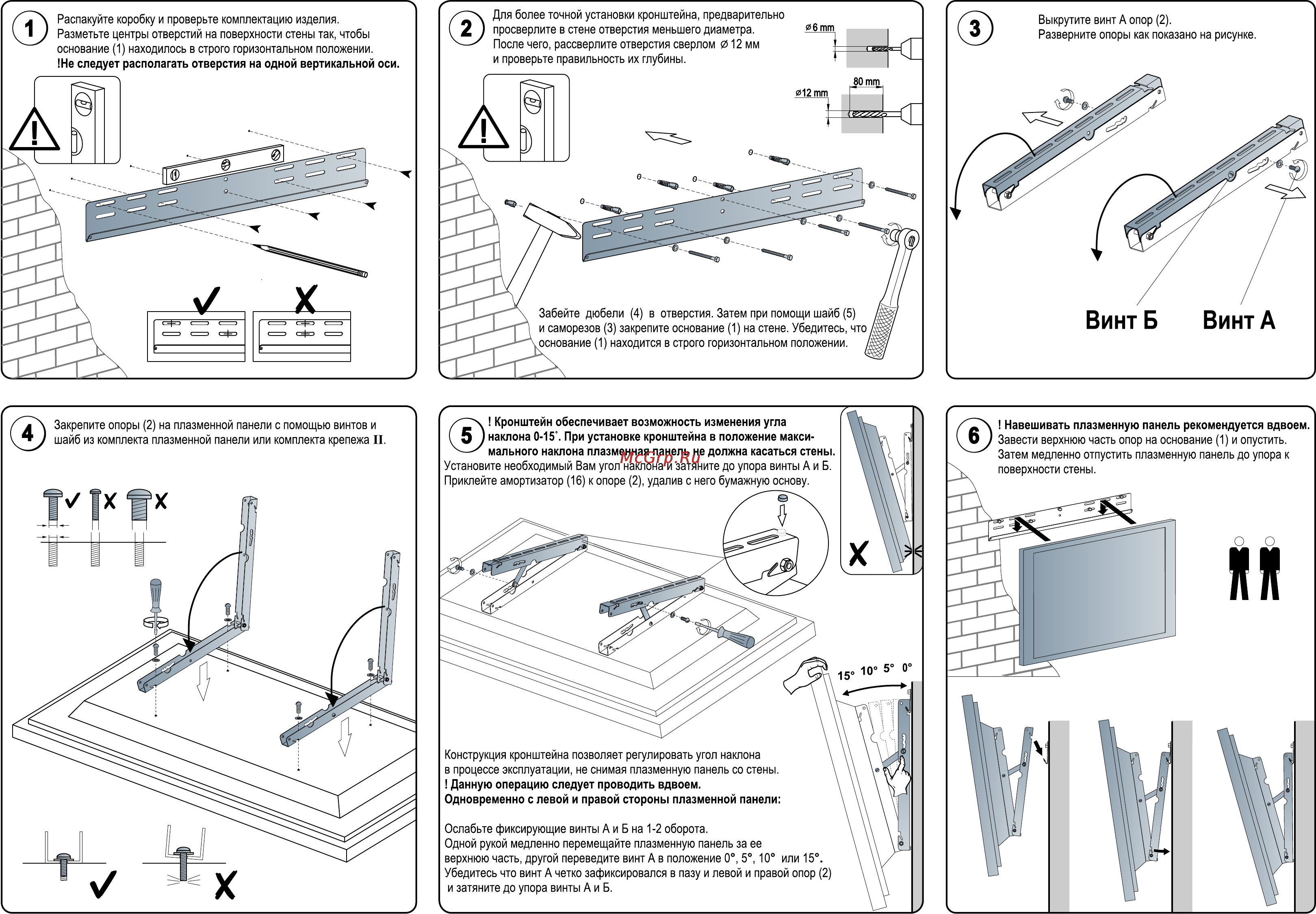

Для более точной установки кронштейна предварительно просверлите в стене отверстия меньшего диаметра После чего рассверлите отверстия сверлом 012 мм и проверьте правильность их глубины Распакуйте коробку и проверьте комплектацию изделия Разметьте центры отверстий на поверхности стены так чтобы основание 1 находилось в строго горизонтальном положении Не следует располагать отверстия на одной вертикальной оси Кронштейн обеспечивает возможность изменения угла наклона 0 15 При установке кронштейна в положение макси мального наклона плазменная панель не должна касаться стены Установите необходимый Вам угол наклона и затяните до упора винты А и Б Приклейте амортизатор 16 к опоре 2 удалив с него бумажную основу Навешивать плазменную панель рекомендуется вдвоем Завести верхнюю часть опор на основание 1 и опустить Затем медленно отпустить плазменную панель до упора к 10 5 0 Конструкция кронштейна позволяет регулировать угол наклона в процессе эксплуатации не снимая плазменную панель со стены Данную операцию следует проводить вдвоем Одновременно с левой и правой стороны плазменной панели Ослабьте фиксирующие винты А и Б на 1 2 оборота Одной рукой медленно перемещайте плазменную панель за ее верхнюю часть другой переведите винт А в положение 0 5 10 или 15 Убедитесь что винт А четко зафиксировался в пазу и левой и правой опор 2 и затяните до упора винты А и Б
