ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
HORSTEK TC 113
WWW.TOLSHINA.RU
ВВЕДЕНИЕ
Данный инструмент – это портативный, легкий в
использовании, компактный цифровой прибор для
измерения толщины покрытий, нанесенных на содер-
жащие железо (черные металлы) детали. Прибор раз-
работан для легкого использования одной рукой.
Прибор поставляется с жидкокристаллическим дис-
плеем с подсветкой, а также функцией автоотключе-
ния (примерно через 15 сек.) для продления срока
службы батареи.
ВНИМАНИЕ
● Не используйте устройство вблизи приборов, гене-
рирующих сильное электромагнитное излучение
или статическое поле, в таких случаях могут возни-
кать ошибки при замерах.
● Не используйте
устройство в среде с
едкими и взрывоопас-
ными газами. Это мо-
жет привести к повре-
ждению устройства или
взрыву.
● Не храните и не ис-
пользуйте устройство под прямыми солнечными
лучами и при высокой влажности. Это может при-
вести к деформации, нарушению изоляции и к вы-
ходу прибора из строя.
● Не держите прибор вблизи источников высоких
температур (свыше 70°C/158°F). Это может приве-
сти к повреждению корпуса.
● Если прибор подвергался значительным темпера-
турным колебаниям, перед началом работы оставьте
его 30 минут при комнатной температуре для ста-
билизации.
● Если прибор используется безостановочно больше
минуты, это может сказаться на точности измерения.
Тем не менее, отклонения останутся в пределах до-
пуска.
● При колебаниях температуры на сенсоре может
образоваться конденсат. Перед началом работы по-
дождите 10 минут, чтобы конденсат испарился.
● Устройство не разрабо-
тано как водо- и пыле-
непроницаемое. Не ис-
пользуйте его во влаж-
ной или сильно запы-
ленной среде.
● Для достижения точных
показателей убедитесь, что сенсор прибора плотно
прилегает к поверхности.
● Убедитесь в отсутствии воздушных пузырей между
сенсором прибора и замеряемой поверхностью.
● Нулевая калибровка должна производиться при
каждом использовании прибора.
● Двухточечная калибровка должна быть задейство-
вана для получения наиболее точных измерений.
СПЕЦИФИКАЦИЯ
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Дисплей: цифровой жидкокристаллический дисплей с
максимальным отображаемым значением 1999.
Индикатор низкого заряда батареи: если напряжение
батареи опустилось ниже рабочего уровня, на
экране отображается значок “ ”.
Время измерения: номинальное – 1 секунда.
Условия работы: от 0
0
С/32°F до 50
0
С/122°F, относи-
тельный уровень влажности не более 75%.
Условия хранения: от -20
0
С/-4°F до 60
0
С/140°F, уро-
вень влажности от 0 до 80% при условии отсутствия
батареи в устройстве.
Автоматическое отключение: через 15 секунд.
Потребление в режиме ожидания: < 6мкА.
Батарея: стандартная 9В батарея (NEDA 1604, IEC
6F22 006P).
Срок службы батареи: около 9 часов непрерывной
работы (включая подсветку дисплея).
Размеры: 148мм (В) x 105мм (Ш) x 42мм (Г).
Вес: Около 157гр (вместе с батареей).
Материалы основы, поддающиеся измерению: Черные
(железо, сталь) металлы.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон: от 0 до 40,0 миллей (от 0 до 1000 мкм).
Разрешение дисплея: 0.1 миллей / 1 мкм.
Точность: ±(4 ед.) для значений от 0 до 7,8 миллей,
±(10 ед.) для значений от 0 до 199 мкм,
±(3%+4 ед.) для значений от 7,9 до 40 миллей,
±(3%+10 ед.) для значений от 200 до 1000 мкм.
Температурный коэффициент: ±0.1% от показателя,
каким бы он ни был, меняется за каждый градус
°C/°F, в температурных условиях выше 28°C/82.4°F
или ниже 18°C/64.4°F.
Время отклика: 1 секунда.

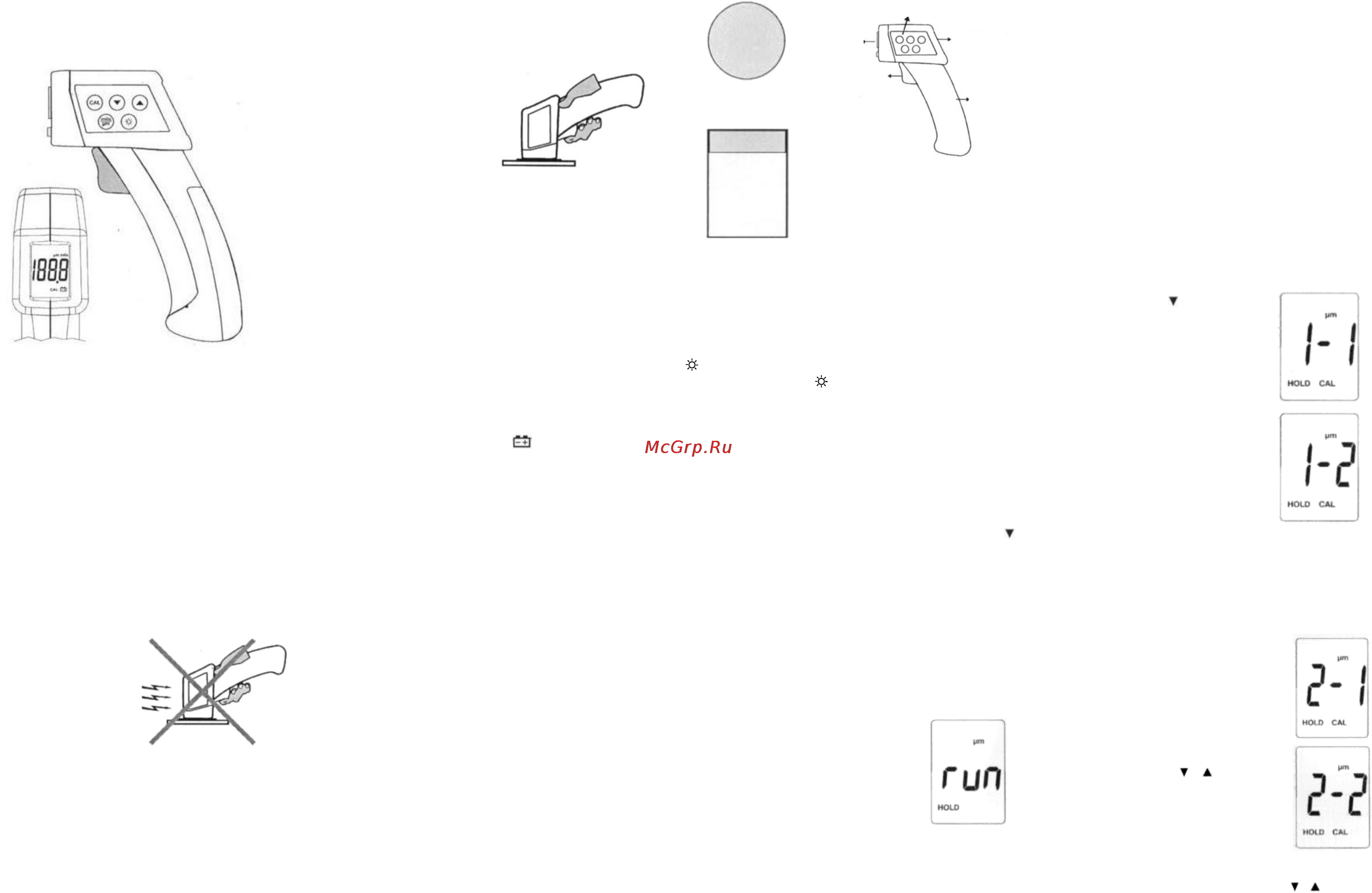

ОПИСАНИЕ
Фольга
Эталонная калибро-
вочная пластина
Перед первым использованием снимите защитную
пленку с фольги и с эталонной пластины.
ФУКНКЦИОНАЛЬНЫЕ
КНОПКИ
“ ”
Используйте кнопку “ ” для включения и выключе-
ния подсветки.
“mils/µm”
Используйте кнопку “mils/µm” для переключения
между миллями и микрометрами в качестве единиц
измерения (1 милль = 25.4 мкм).
“CAL”
1. При включенном питании нажмите “CAL” и кнопку
в течение 4 секунд для запуска одноточечной ка-
либровки.
2. При включенном питании удерживайте кнопку
“CAL” для двухточечной калибровки.
3. В режиме калибровки используйте кнопку “CAL”
для подтверждения и перехода к следующему шагу,
или зажмите кнопку “CAL” для возврата в основной
режим.
ИНСТРУКЦИЯ
Включение и выключение питания:
1. Держите сенсорный щуп прибора
вдали от источников магнитных
полей.
2. Нажмите на курок для включения
питания. Когда на ЖК-дисплее по-
явится слово “run(um)” или
“run(mils)”, прибор готов к работе.
3. Функция автоотключения: Питание отключается
автоматически через 15 секунд после последнего
нажатия кнопки.
Измерение:
1. Включите питание, нажав курок.
2. Плотно прижмите сенсорный щуп к поверхности.
Зажмите и держите курок, пока на экране не по-
явится значение замера. НЕ СНИМАЙТЕ щуп с по-
верхности до появления значения замера.
3. Если плотность покрытия вне пределов измерения,
прибор все равно отобразит значение замера, но при
этом точность измерения будет снижена.
КАЛИБРОВКА
* Перед началом калибровки выберите единицу изме-
рений, потому что она не может быть изменена в
режиме калибровки.
* Во время калибровки функция автоматического
отключения деактивирована.
Одноточечная калибровка:
* Из-за того, что точка калибровки по умолчанию
задана как 4.0 милля (102 мкм), пожалуйста, держи-
те при себе эталонную калибровочную пластину,
готовую для проведения калибровки.
1. Включите питание. Удерживайте
клавиши “CAL” и в течение 4
секунд для запуска одноточечной
калибровки. Дисплей отобразит
“1-1”.
2. Прижмите сенсорный щуп к эта-
лонной калибровочной пластине.
Удерживайте курок и ждите по-
явления значения замера.
3. Нажмите “CAL” для подтвержде-
ния. Дисплей отобразит “---” и
после этого “1-2”.
4. Удерживайте кнопку “CAL” в
течение 4 секунд для выхода из
режима калибровки и возврата к
рабочему режиму.
Двухточечная калибровка:
* В течение двухточечной калибровки, фольга и эта-
лонная калибровочная пластина могут быть заме-
нены на непокрытую подложку и эталонную пла-
стину с известной толщиной.
1. Включите питание. Зажмите кнопку
“CAL” на 4 секунды для запуска
двухточечной калибровки. Дисплей
отобразит “2-1”.
2. Прижмите сенсорный щуп к фольге.
Удерживайте курок зажатым, и
ждите появления значения замера.
Используйте кнопки и для уста-
новки числа 0.
3. Нажмите кнопку “CAL” для под-
тверждения. Дисплей отобразит “---”
и после этого “2-2”.
4. Прижмите сенсорный щуп к эталон-
ной пластине. Зажмите курок и ждите появления
значения замера. Используйте кнопки и для
установки значения равного толщине эталона (4
милля или 102 мкм в случае эталонной пластины).
Ver 1.3 02/26/09
Сенсор
Дисплей
Крышка
отсека
батареи
Курок
