5

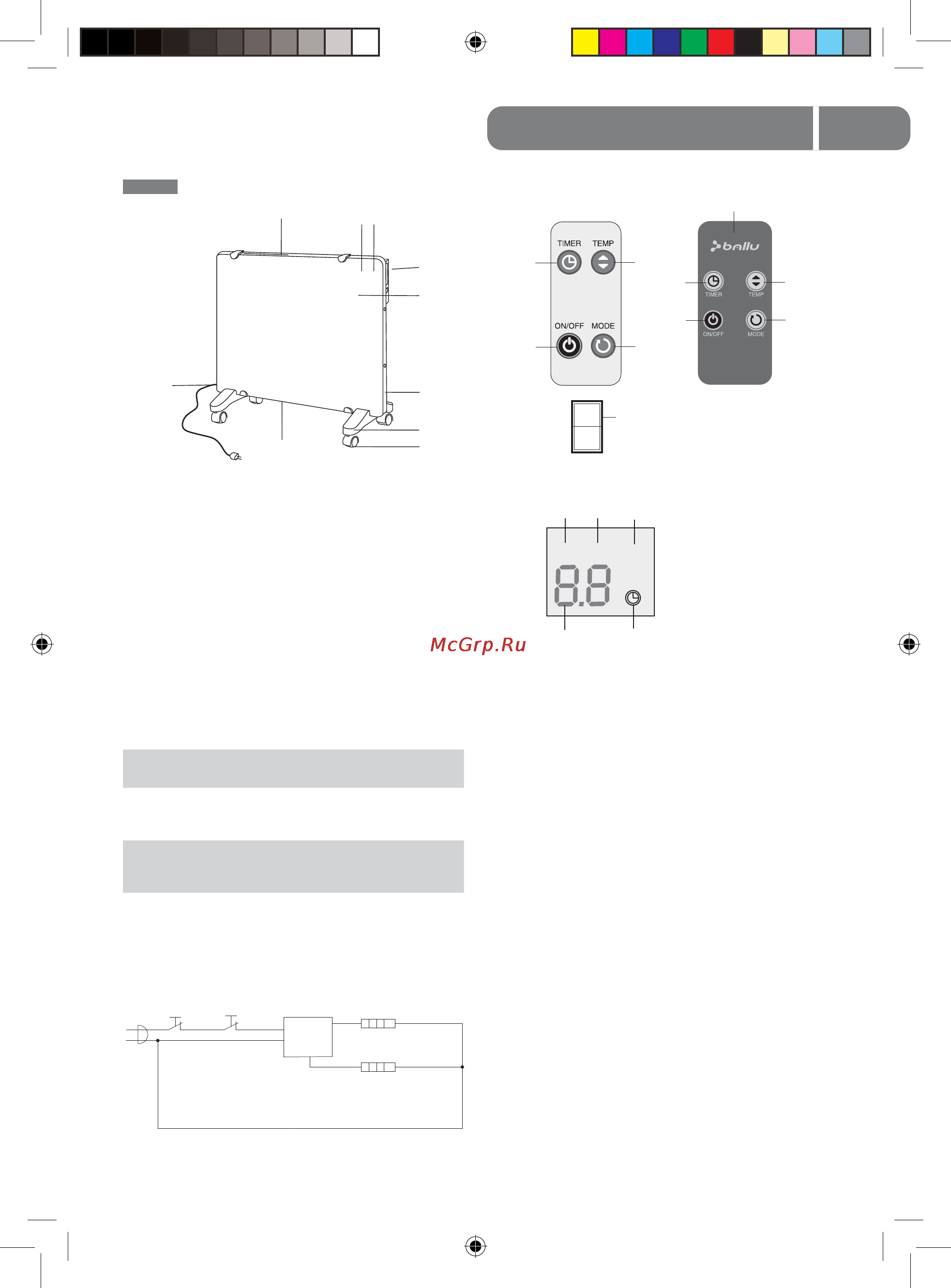

Устройство конвектора
Устройство конвектора
1. Блок управления.
2. Воздуховыпускные решетки.
3. Конвекционная камера.
4. Датчик температуры.
5. Hожки для роликов.
6. Ролики.
7. Воздухозаборная решетка.
8. Электрический шнур с вилкой.
9. LED дисплей.
10. Приемник сигналов с пульта.
Технические характеристики
Схема электрическая
1. Механический переключатель электро-
питания.
2. Кнопка включения/отключения прибора.
3. Кнопка установки таймера.
4. Кнопка выбора режима работы (LO, HI,
AUTO).
5. Кнопка «TEMP» увеличения/уменьшения зна-
чения параметра температуры (от 5 до 35°С).
6. Излучатель ИК сигналов.
7. Индикатор работы режима «LO» (половинная
мощность нагрева).
8. Индикатор работы режима «HI» (полная мощ-
ность нагрева).
9. Индикатор работы режима «AUTO».
10. Указатель заданной или существующей тем-
пературы или времени таймера.
11. Индикатор работы таймера.
1
3
4
5
6
8
2
7
9 10
Параметр/
Модель
BEP/E-1000 BEP/E-1500 BEP/E-2000
Номиналь-
ная мощ-
ность
500/1000 Вт 750/1500 Вт 1000/2000 Вт
Номиналь-
ное напря-
жение
220–240В~
50 Гц
220–240В~
50 Гц
220–240В~
50 Гц
Габарит-
ные раз-
меры
600х452х105
мм
820х452х105
мм
1040х452х105
мм
L
N
Нагревательный элемент А
Нагревательный элемент В
Плата
управления
ТермостатВыключатель
ON
OFF
LO
HI
AUTO
°C
1
7 8 9
10 11
5
4
Панель управления Пульт ДУ
Дисплей
3
2
5
4
6
3
2
